Instrukcja obsługi obwodu zasilania 12V Tesla Model S
Przewodnik po instalacji i lokalizacji zapasowego obwodu zasilania 12V w samochodach Tesla Model S. Dowiedz się, jak uzyskać dostęp do złącza, zidentyfikować przewody zasilające i sprawdzić bezpieczniki.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument zawiera instrukcje dotyczące lokalizacji zapasowego obwodu zasilania 12V w pojazdach Tesla Model S wyprodukowanych po 11 lipca 2014 r. Obwód ten został zaprojektowany jako źródło zasilania dla urządzeń zewnętrznych, aby zminimalizować ryzyko uszkodzenia instalacji pojazdu.
Ostrzeżenia dotyczące modyfikacji
Wszelkie modyfikacje instalacji elektrycznej, w tym podłączanie urządzeń innych firm, odbywają się na wyłączne ryzyko użytkownika. Potencjalne skutki obejmują:
- Zwiększone rozładowanie akumulatora 12V.
- Ryzyko uszkodzenia akumulatora 12V.
- Zmniejszenie zasięgu pojazdu.
- Zwiększone zakłócenia elektromagnetyczne (EMI).
Tesla nie ponosi odpowiedzialności za uszkodzenia wynikające z instalacji urządzeń innych firm i nie zaleca ich stosowania.
Dostęp do obwodu zasilania
Procedura uzyskania dostępu do obwodu różni się w zależności od daty produkcji pojazdu:
- Pojazdy wyprodukowane przed 11 kwietnia 2016 r.: Wymagają usunięcia maty podłogowej i zwolnienia zatrzasków panelu RH oraz rozszerzenia closeout.
- Pojazdy wyprodukowane po 11 kwietnia 2016 r.: Wymagają zwolnienia zatrzasków panelu konsoli środkowej i usunięcia panelu wykończeniowego.
Podczas prac należy zachować ostrożność, aby nie uszkodzić wiązek przewodów.
Podłączenie elektryczne

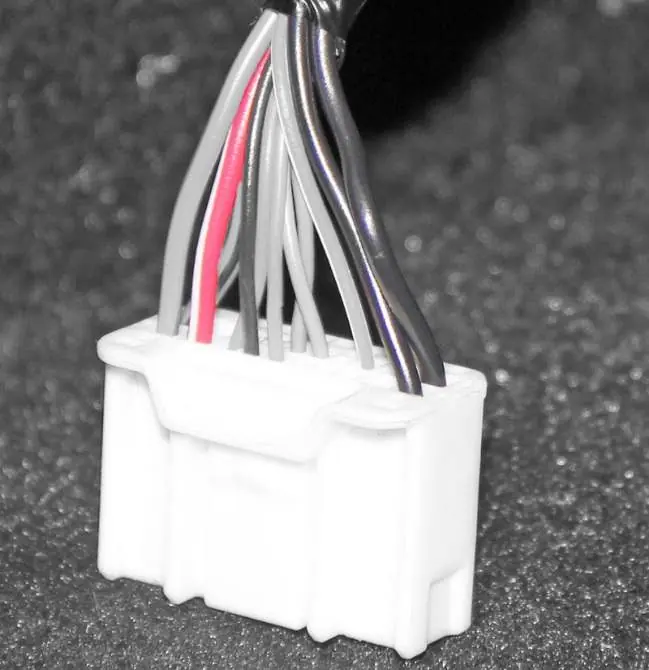

Zasilanie 12V (dodatnie) znajduje się na czerwonym przewodzie z białym paskiem w szarym 4-pinowym złączu. Do uziemienia (masy) należy użyć czarnego przewodu w tym samym złączu. Należy upewnić się, że używane są tylko wskazane przewody, ponieważ złącze zawiera inne przewody o podobnych kolorach.
Dane techniczne i bezpieczniki
Obwód jest podłączony do szyny akcesoriów (ACC) i posiada następujące parametry:
- Obciążenie ciągłe: do 11 A (150 W).
- Obciążenie szczytowe: do 15 A (180 W).
Obwód jest zabezpieczony bezpiecznikiem:
- Bezpiecznik F33: Dla pojazdów wyprodukowanych w latach 2014-2015 (znajduje się w skrzynce bezpieczników nr 2 w przednim bagażniku).

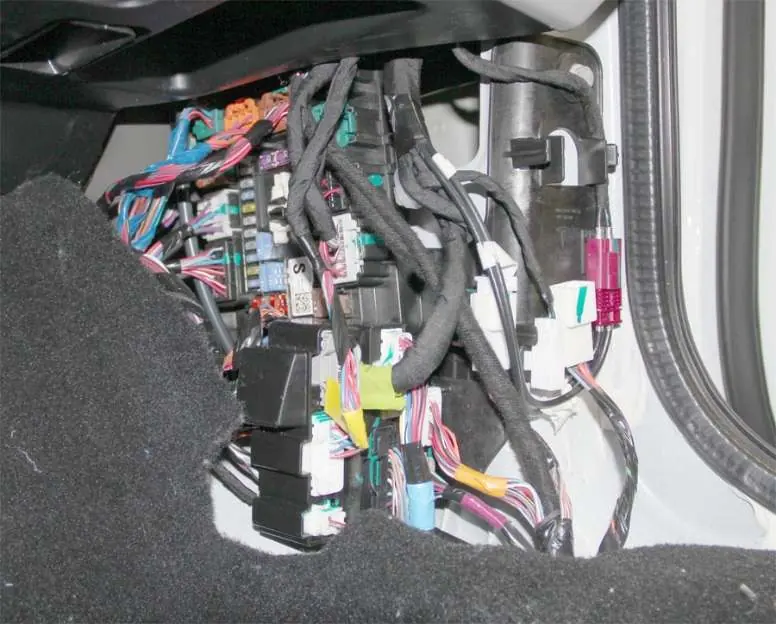

- Bezpiecznik F202: Dla pojazdów wyprodukowanych po wrześniu 2015 r. (znajduje się w skrzynce bezpieczników w kabinie, przy słupku A).
Praktyczna pomoc
Typowe problemy
Rozładowanie akumulatora 12V
Upewnij się, że podłączone urządzenie nie przekracza limitów obciążenia (11A ciągłe) i nie pobiera prądu po wyłączeniu pojazdu.
Brak zasilania w obwodzie
Sprawdź stan bezpiecznika F33 lub F202 w zależności od daty produkcji pojazdu.
Przed użyciem
- Sprawdź datę produkcji pojazdu (przed lub po 11 kwietnia 2016).
- Przygotuj narzędzia do demontażu paneli (np. szczypce).
- Upewnij się, że urządzenie zewnętrzne jest kompatybilne z instalacją 12V.
- Zlokalizuj odpowiednią skrzynkę bezpieczników dla swojego rocznika.
Parametry w praktyce
- Obciążenie ciągłe
- Maksymalnie 11 A (150 W) dla urządzeń pracujących stale.
- Obciążenie szczytowe
- Maksymalnie 15 A (180 W) dla chwilowych skoków poboru mocy.
Ilustracje i schematy
- Rysunki 1-2: Demontaż panelu w starszych modelach.

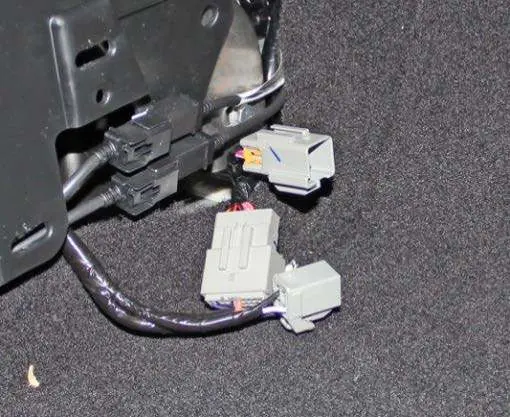

- Rysunek 3: Lokalizacja złącza 4-pinowego.
- Rysunek 4: Lokalizacja bezpiecznika F33 w przednim bagażniku.

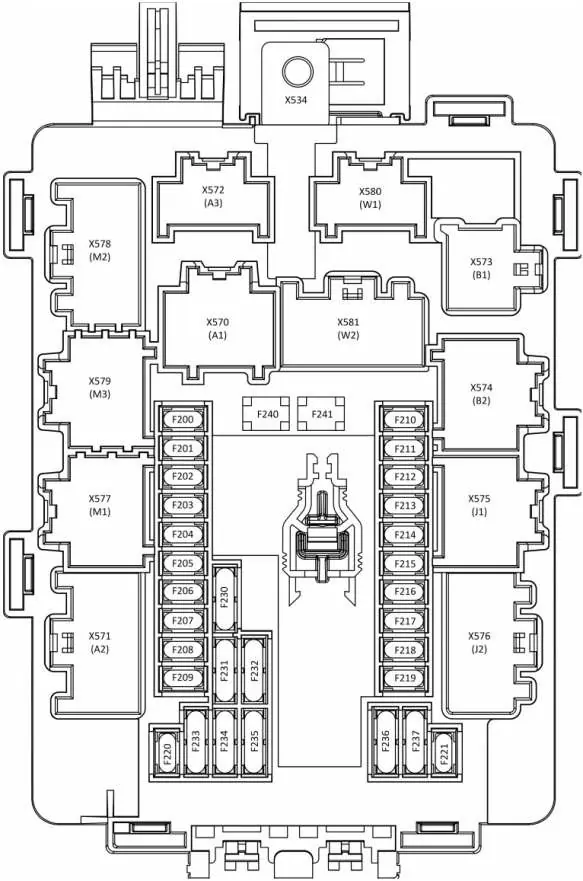

- Rysunek 5: Lokalizacja bezpiecznika F202 w kabinie.

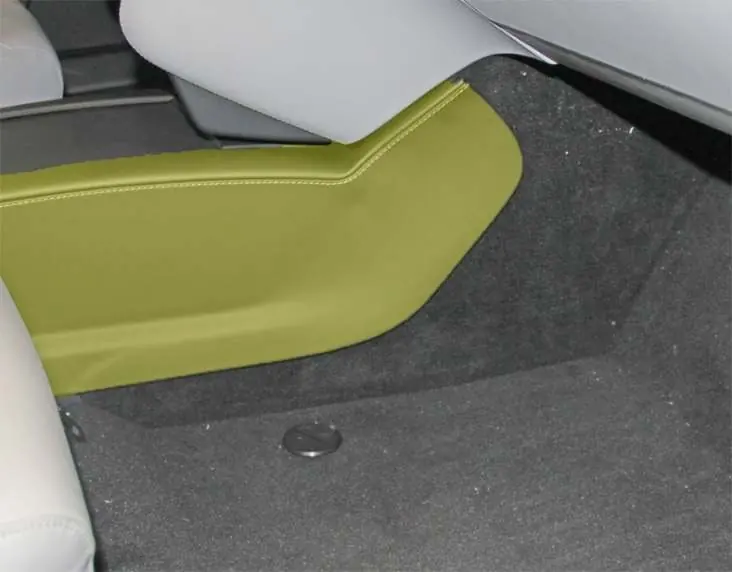

- Rysunki 6-7: Demontaż panelu w nowszych modelach.
Zgodność modelu
- Dotyczy pojazdów Tesla Model S wyprodukowanych po 11 lipca 2014 r.
- Wymaga sprawdzenia daty produkcji dla poprawnej lokalizacji bezpiecznika.
