Instrukcja obsługi termometru Testo 104-IR
Szybki przewodnik po obsłudze termometru Testo 104-IR: instrukcje pomiaru kontaktowego i podczerwieni, konfiguracja ustawień, wymiana baterii oraz wskazówki dotyczące konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Testo 104-IR to profesjonalny termometr łączący pomiar kontaktowy (sonda) oraz bezkontaktowy (podczerwień). Urządzenie jest przeznaczone do sektora spożywczego. Kluczowe zasady użytkowania obejmują utrzymywanie czystości soczewki IR, unikanie pomiarów w pobliżu elementów pod napięciem oraz przestrzeganie minimalnej głębokości zanurzenia sondy kontaktowej (10x średnica sondy).

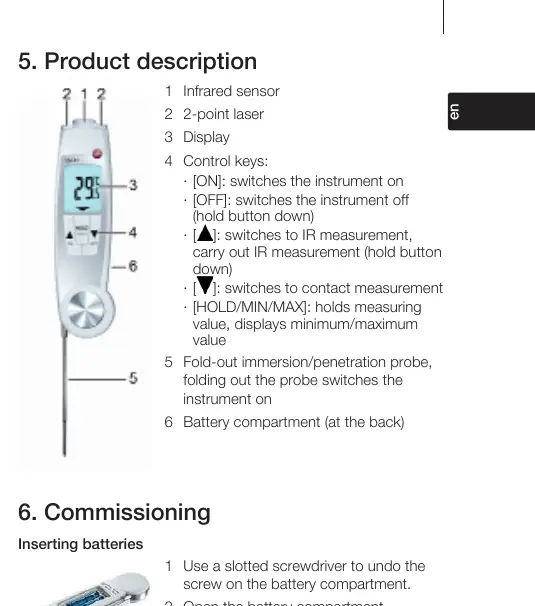

Opis urządzenia
Urządzenie posiada czujnik podczerwieni, 2-punktowy laser, wyświetlacz, przyciski sterujące oraz składaną sondę kontaktową. Rozłożenie sondy automatycznie włącza urządzenie.
Pierwsze uruchomienie
Aby zainstalować baterie: odkręć śrubę komory baterii, otwórz ją, włóż dwie baterie typu AAA (zwracając uwagę na polaryzację), zamknij komorę i dokręć śrubę.
Obsługa i tryby pracy
Urządzenie włącza się przez rozłożenie sondy (tryb kontaktowy) lub przycisk [ON] (tryb IR). Przełączanie między trybami odbywa się przyciskami [góra] i [dół]. W trybie IR należy przytrzymać przycisk [góra] i wycelować laser w obiekt. W trybie kontaktowym należy umieścić sondę w obiekcie i nacisnąć [dół]. Funkcja AutoHold automatycznie kończy pomiar kontaktowy po ustabilizowaniu wyniku.
Ustawienia
Aby wejść w tryb ustawień, przy wyłączonym urządzeniu przytrzymaj jednocześnie przyciski [góra] i [dół]. Możesz tam skonfigurować funkcję AutoHold, jednostki temperatury (°C, °F, °R) oraz włączyć/wyłączyć laser.
Czyszczenie i konserwacja
Obudowę i sondę można czyścić łagodnymi środkami neutralnymi lub dezynfekować sprayem alkoholowym. Soczewkę należy czyścić ostrożnie patyczkiem higienicznym nasączonym wodą lub alkoholem medycznym.
Rozwiązywanie problemów
W przypadku problemów z pomiarem (wyświetlanie ---) należy sprawdzić, czy wartości mieszczą się w dopuszczalnym zakresie. Jeśli urządzenie nie włącza się, wymień baterie.
Informacje o producencie
Testo SE & Co. KGaA
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Baterie są rozładowane. Wymień je na nowe.
Wyświetlany komunikat ---
Wartość pomiaru wykracza poza dopuszczalny zakres urządzenia.
Urządzenie wyłącza się samoczynnie
To normalne zachowanie oszczędzające energię (po 10 min w trybie kontaktowym lub 1 min w trybie IR). Włącz ponownie.
Przed użyciem
- Sprawdź, czy soczewka IR jest czysta i nie jest zaparowana.
- Upewnij się, że baterie są poprawnie zainstalowane.
- W przypadku zmiany miejsca pomiaru (np. z zewnątrz do wewnątrz), odczekaj 15 minut na wyrównanie temperatury urządzenia.
- Sprawdź, czy sonda kontaktowa jest czysta przed użyciem w żywności.
Parametry w praktyce
- Emisyjność 0,95
- Fabryczne ustawienie optymalne dla żywności, drewna, ceramiki i tworzyw sztucznych.
Ilustracje i schematy
- Sonda kontaktowa: Minimalna głębokość zanurzenia wynosi 10-krotność średnicy sondy.
- Laser: 2-punktowy laser wyznacza granice obszaru pomiaru IR.
Zgodność modelu
- Produkt zgodny z normą EN 13485 dla pomiarów kontaktowych.
- Nie używać w strefach zagrożonych wybuchem.
- Nie używać do pomiarów diagnostycznych w medycynie.
