Instrukcja montażu altany ogrodowej The Home Depot Double Roof Hardtop Gazebo 10 ft x 12...
Kompletny przewodnik montażu altany ogrodowej The Home Depot 10 ft x 12 ft. Znajdziesz tu listę części, wymagane narzędzia, instrukcje krok po kroku oraz ważne zasady bezpieczeństwa dotyczące instalacji i konserwacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ta instrukcja zawiera szczegółowe wytyczne dotyczące montażu altany ogrodowej o wymiarach 10 ft x 12 ft. Przed przystąpieniem do prac należy upewnić się, że dysponujesz odpowiednią liczbą osób (minimum dwie) oraz wymaganymi narzędziami. Altana musi zostać zainstalowana na wypoziomowanym, twardym podłożu i trwale zakotwiczona.
Przygotowanie do montażu

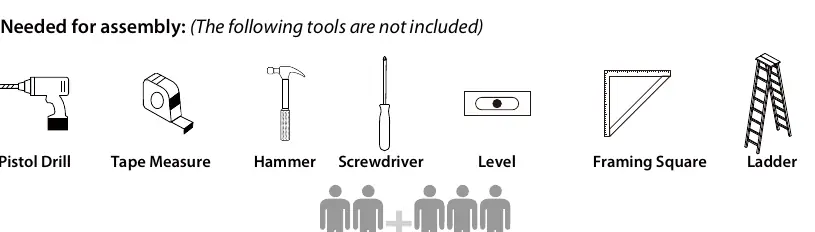

Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie elementy wymienione w liście części (Packing List). Do montażu niezbędne będą następujące narzędzia (brak w zestawie):
- Wiertarka (Pistol Drill)
- Miarka (Tape Measure)
- Młotek (Hammer)
- Śrubokręt (Screwdriver)
- Poziomica (Level)
- Kątownik (Framing Square)
- Drabina (Ladder)
Ważne zasady bezpieczeństwa:
- Altana nie jest ognioodporna; nie umieszczaj grilli ani palenisk pod konstrukcją.
- Nie montuj altany pod liniami energetycznymi ani nad instalacjami podziemnymi.
- Zapewnij co najmniej 1,8 m wolnej przestrzeni wokół altany od wszelkich przeszkód.
- Używaj środków ochrony osobistej (rękawice, okulary ochronne, obuwie z zakrytymi palcami).
Montaż krok po kroku
Montaż składa się z 23 etapów. Kluczowe momenty obejmują:

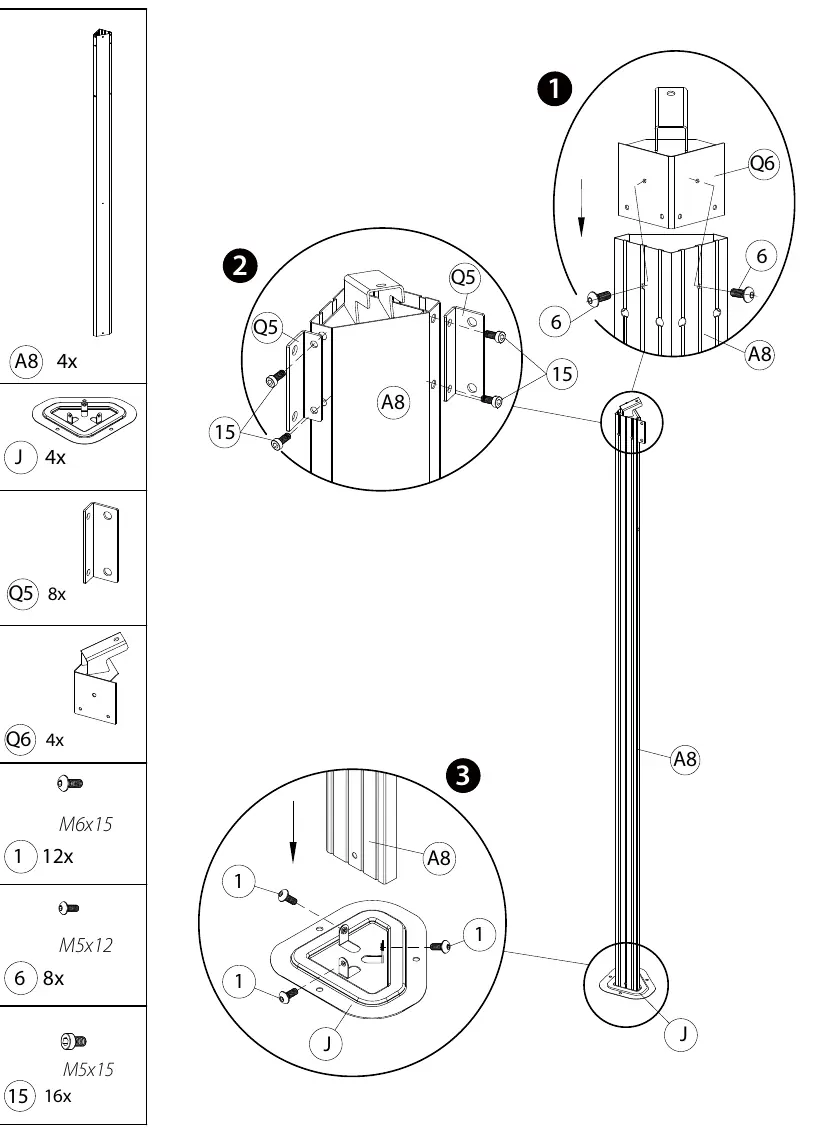

- Krok 1-3: Montaż słupów nośnych i ramy podstawowej.

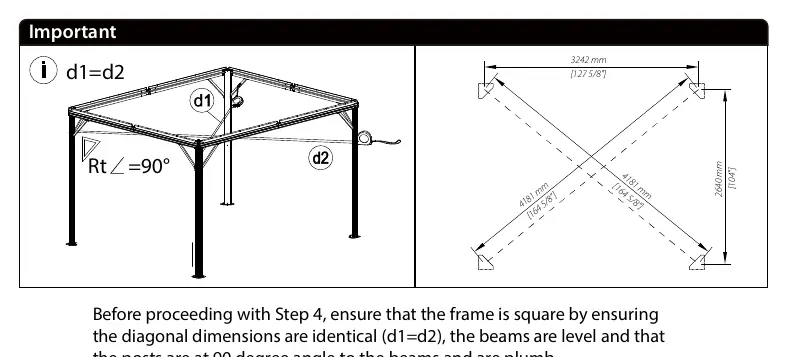

- Krok 4:Kluczowy etap – sprawdzenie, czy rama jest kwadratowa (przekątne d1=d2 muszą być równe), wypoziomowanie belek i upewnienie się, że słupy są ustawione pod kątem 90 stopni.
- Krok 5-9: Montaż konstrukcji dachu i wsporników.

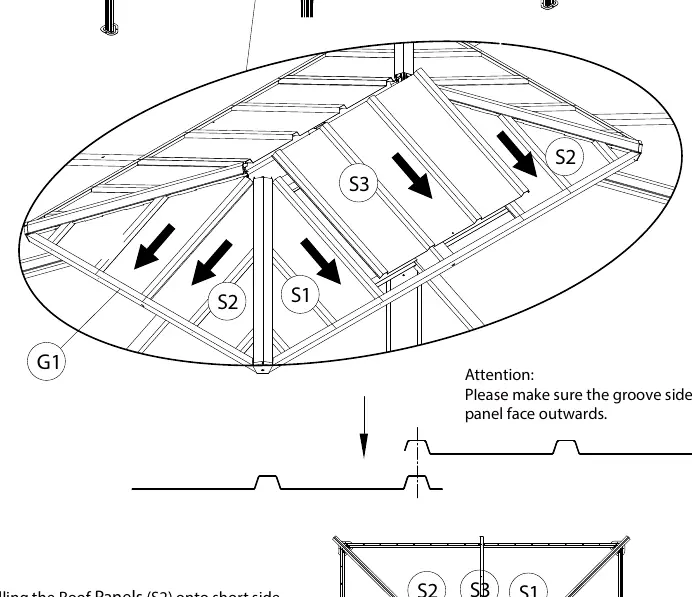

- Krok 10-12: Instalacja paneli dachowych. Zwróć uwagę na kierunek rowków paneli (powinny być skierowane na zewnątrz).
- Krok 13-22: Montaż wykończeniowy, w tym haczyków, moskitier/zasłon oraz elementów dekoracyjnych.

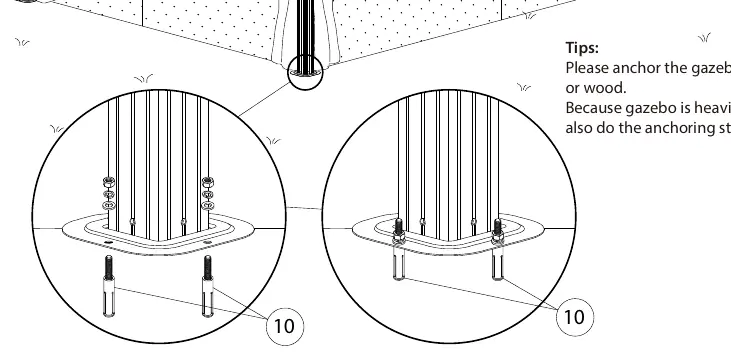

- Krok 23: Kotwiczenie altany do podłoża (beton lub drewno).
Konserwacja
Aby zapewnić trwałość konstrukcji:
- Raz w miesiącu sprawdzaj dokręcenie wszystkich śrub i nakrętek.
- Regularnie kontroluj elementy metalowe pod kątem rdzy lub ostrych krawędzi. W razie potrzeby zeszlifuj rdzę papierem ściernym i pomaluj farbą bezołowiową.
- Nie wspinaj się na dach altany.
Informacje o producencie
The Home Depot
Praktyczna pomoc
Typowe problemy
Altana jest niestabilna
Upewnij się, że podłoże jest wypoziomowane i altana została poprawnie zakotwiczona do betonu lub drewna.
Trudności z montażem dachu
Upewnij się, że rama jest idealnie kwadratowa (d1=d2) przed montażem paneli dachowych. W razie nierówności, poluzuj śruby, wyrównaj i dokręć ponownie.
Brakujące części
Skontaktuj się z obsługą klienta pod adresem [email protected].
Przed użyciem
- Sprawdź, czy masz wszystkie części zgodnie z listą w instrukcji.
- Przygotuj narzędzia: wiertarka, miarka, młotek, śrubokręt, poziomica, kątownik, drabina.
- Zapewnij pomoc co najmniej dwóch osób do montażu.
- Wybierz równe podłoże, min. 1.8 m od przeszkód.
- Upewnij się, że w pobliżu nie ma linii energetycznych ani instalacji podziemnych.
Parametry w praktyce
- Zastosowanie
- Tylko do użytku prywatnego (mieszkalnego).
Ilustracje i schematy
- Schematy montażowe pokazują kolejność łączenia profili (A8, W9, W10, itp.) oraz montażu paneli dachowych.
- Kluczowy krok 4: Sprawdzenie przekątnych (d1=d2) dla zachowania kątów prostych ramy.
Zgodność modelu
- Altana wymaga zakotwiczenia do twardego podłoża (beton lub drewno).
- Nie montować na luźnej ziemi lub trawie bez odpowiedniego fundamentu.
