Instrukcja montażu klimatyzatora okiennego Toshiba

Najważniejsze informacje z instrukcji

Instalacja klimatyzatora okiennego wymaga przestrzegania określonych procedur bezpieczeństwa. Zaleca się, aby montaż wykonywały dwie osoby. Urządzenie jest przeznaczone do montażu w standardowych oknach podnoszonych (double hung) o szerokości otworu od 23 do 36 cali (584 mm do 914 mm). Ważne: Nie wolno przecinać ani usuwać trzeciego (uziemiającego) bolca wtyczki przewodu zasilającego. Należy zachować ostrożność przy obsłudze urządzenia ze względu na ostre krawędzie metalowe i żebra aluminiowe.

Przygotowanie okna

Dolna rama okna musi otwierać się wystarczająco szeroko, aby zapewnić odpowiedni prześwit. Należy upewnić się, że żaluzje boczne i tył klimatyzatora mają zapewnioną przestrzeń dla swobodnego przepływu powietrza niezbędnego do chłodzenia skraplacza. Tył urządzenia musi znajdować się na zewnątrz budynku.

Przygotowanie klimatyzatora

Przed instalacją w oknie, w modelach o mniejszej mocy, należy zamontować górną szynę montażową. Wymaga to przykręcenia szyny do górnej części obudowy klimatyzatora za pomocą dostarczonych śrub 3/8 cala.

Montaż paneli akordeonowych

Panele akordeonowe należy wsunąć w szyny boczne obudowy klimatyzatora. Należy upewnić się, że sekcja "I" panelu wchodzi bezpośrednio w kanał obudowy, a górne i dolne krawędzie ramy panelu są poprawnie osadzone w szynach.

Instalacja klimatyzatora w oknie

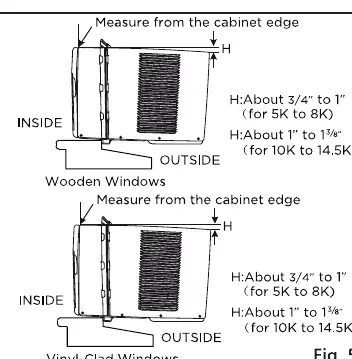

Podczas umieszczania urządzenia w oknie, należy zachować pewny chwyt. Kluczowym wymogiem jest nachylenie klimatyzatora do tyłu o około 3 do 4 stopni. Jest to niezbędne dla prawidłowego odprowadzania kondensatu przez otwór przelewowy. Jeśli urządzenie nie jest odpowiednio nachylone, woda może gromadzić się wewnątrz.

Zabezpieczenie klimatyzatora

Po umieszczeniu urządzenia w oknie, należy wysunąć panele boczne do ramy okiennej. Następnie należy zamontować blokady ramy (frame locks) między rozszerzeniami ramy a parapetem, przykręcając je śrubami. W przypadku okien drewnianych należy użyć odpowiednich wkrętów, a w przypadku okien winylowych postępować zgodnie z instrukcją dla danego typu. Na koniec należy zabezpieczyć dolną ramę okna za pomocą blokady (sash lock) i wypełnić szczeliny uszczelką piankową.

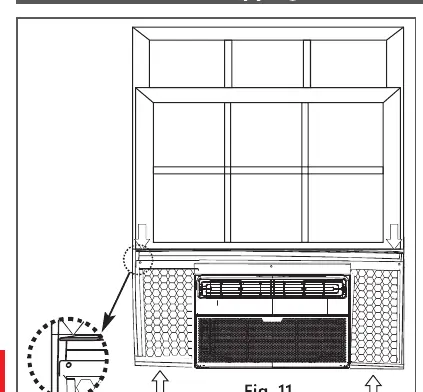

Instalacja uszczelki pogodowej

W modelach 8-15K należy przyciąć uszczelkę pogodową do odpowiedniej długości, odkleić warstwę ochronną i umieścić ją w szczelinach między klimatyzatorem a ramą okna, aby zminimalizować wycieki powietrza.
