Instrukcja obsługi lampy wiszącej The Home Depot 6641819
Instrukcja montażu i instalacji lampy wiszącej The Home Depot 6641819. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować oprawę i dbać o urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa wisząca 6641819 wymaga montażu do puszki elektrycznej, podłączenia przewodów zgodnie z kolorami (czarny/czerwony do fazy, biały do neutralnego, miedź do uziemienia) oraz użycia żarówek typu A o mocy maksymalnej 60W. str. 1, 4
Najważniejsze czynności
- Wyłączenie zasilania przed instalacją str. 1, 3
- Podłączenie przewodów str. 4
Konserwacja i reset
- Czyszczenie lampy str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 120V | Wymagane napięcie zasilania | str. 1 |
| Maksymalna moc żarówki | 60W | Maksymalna moc dla żarówki typu A | str. 1 |
Gdzie szukać w PDF
- Ostrzeżenia i narzędzia str. 1
- Lista części i montaż wstępny str. 2
- Instalacja str. 3
- Podłączenie przewodów i czyszczenie str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu lampy wiszącej The Home Depot 6641819 należy bezwzględnie wyłączyć zasilanie elektryczne w domu (wyłącznik główny lub bezpiecznik). Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Lampa jest przeznaczona do pracy przy napięciu 120V, a maksymalna moc żarówki typu A wynosi 60W.
Elementy zestawu
Przed rozpoczęciem pracy upewnij się, że zestaw zawiera wszystkie części:
- Pojedyncza listwa montażowa (Single bar)
- Zielona śruba uziemiająca
- Podsufitka (Canopy)
- Pierścień kołnierza (Collar ring)
- Pętla kołnierza (Collar loop)
- Szybkozłączki (Quick link)
- Łańcuch
- Pętla (Loop)
- Pokrywa (Lid)
- Rurka gwintowana (Threaded pipe)
- Gniazdo (Socket)
- Klosz (Lampshade)
- Złącza przewodów i śruby montażowe
Montaż i instalacja
Proces montażu składa się z przygotowania wstępnego oraz właściwej instalacji:
- Przygotowanie: Określ odpowiednią długość łańcucha, usuwając zbędne ogniwa za pomocą szczypiec. Przeciągnij przewody przez łańcuch.
- Montaż klosza: Przełóż rurkę gwintowaną przez przewód i dokręć do złącza klosza. Umieść pokrywę na górze klosza i zabezpiecz pętlą.
- Mocowanie do sufitu: Zamontuj listwę montażową do puszki elektrycznej. Upewnij się, że strona oznaczona "GND" jest skierowana na zewnątrz.
- Regulacja: Dopasuj podsufitkę do sufitu, regulując położenie pętli kołnierza na listwie montażowej, aby uzyskać stabilne zawieszenie.
Podłączenie elektryczne
Podłączenie przewodów musi być wykonane zgodnie z poniższymi zasadami:
- Przewód uziemiający: Nigdy nie podłączaj innych przewodów do przewodu uziemiającego. Użyj zielonej śruby uziemiającej.
- Przewody zasilające: Połącz przewody zgodnie z kolorami lub oznaczeniami (czarny/czerwony do czarnego, biały do białego).
- Zabezpieczenie: Skręć przewody za pomocą złączy plastikowych i owiń każde złącze zatwierdzoną taśmą izolacyjną. Upewnij się, że żadne druty nie są odsłonięte i schowaj je starannie w puszce elektrycznej.
Czyszczenie i konserwacja
Do czyszczenia lampy używaj wyłącznie miękkiej szmatki. Nie stosuj materiałów ściernych, takich jak czyściki, proszki do szorowania, wełna stalowa czy papier ścierny, ponieważ mogą one uszkodzić powierzchnię oprawy.
Informacje o producencie
The Home Depot
Praktyczna pomoc
Typowe problemy
Podsufitka nie przylega ściśle do sufitu
Wyreguluj położenie pętli kołnierza (collar loop) na listwie montażowej, wkręcając ją lub wykręcając, aż do uzyskania odpowiedniej długości.
Niepewność co do podłączenia przewodów
Sprawdź schemat w instrukcji. Przewód neutralny (biały) łączy się z białym zasilającym, a przewód fazowy (czarny/czerwony) z czarnym/czerwonym zasilającym. Przewód uziemiający (goły miedź) łączy się z zieloną śrubą.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.

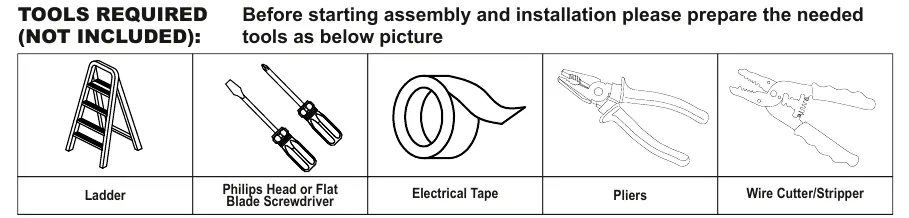

- Przygotuj narzędzia: drabinę, śrubokręt, taśmę izolacyjną, szczypce, obcinaczki do drutu.
- Sprawdź, czy sufit wytrzyma ciężar lampy.
- Upewnij się, że napięcie w sieci wynosi 120V.
- Sprawdź, czy posiadasz żarówki typu A (max 60W).
Parametry w praktyce
- Maksymalna moc
- 60W na żarówkę - nie przekraczaj tej wartości, aby uniknąć przegrzania.
Ilustracje i schematy
- Schemat pokazuje sposób łączenia przewodów zasilających z przewodami lampy za pomocą złączy.

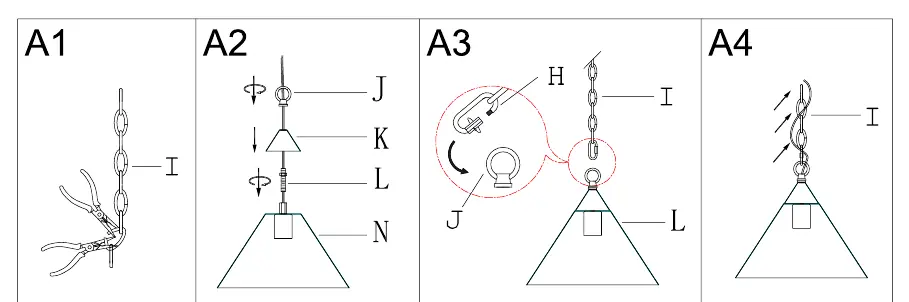

- Ilustracje krok po kroku (A1-A4, B1-B8) pokazują montaż łańcucha, podsufitki i klosza.
Zgodność modelu
- Lampa wymaga puszki elektrycznej (outlet box) do montażu.
- Powierzchnia montażowa musi być czysta, sucha i płaska.
