Instrukcja montażu tunelu foliowego TOOLPORT FGWH-L1-Q1 4x10m
Zobacz instrukcję montażu tunelu foliowego TOOLPORT FGWH-L1-Q1 4x10m. Przewodnik zawiera listę części, schematy krok po kroku oraz wskazówki dotyczące instalacji konstrukcji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowy przewodnik montażu tunelu foliowego TOOLPORT o wymiarach 4x10 m (model FGWH-L1-Q1). Przed przystąpieniem do prac należy sprawdzić kompletność zestawu zgodnie z listą części oraz przygotować równe podłoże. Montaż wymaga użycia narzędzi dołączonych do zestawu oraz pomocy drugiej osoby.

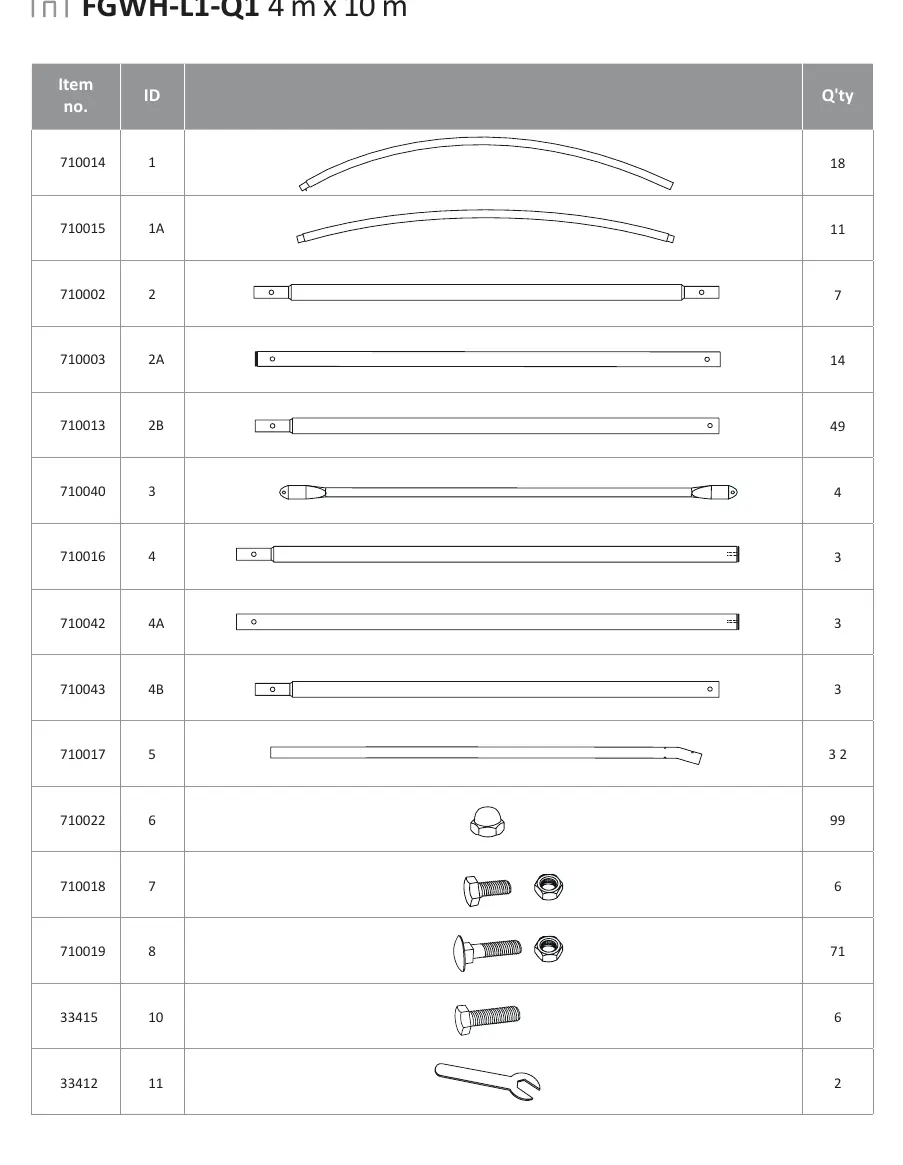

Lista części
Zestaw zawiera rurki o różnych oznaczeniach (ID 1, 1A, 2, 2A, 2B, 3, 4, 4A, 4B, 5), śruby (ID 7, 8, 10), nakrętki (ID 6, 13) oraz elementy mocujące (ID 12, 14, 15). Dokładne ilości poszczególnych elementów znajdują się w tabeli na stronach 4 i 5 instrukcji.

Montaż konstrukcji
Proces montażu podzielony jest na 6 głównych etapów:

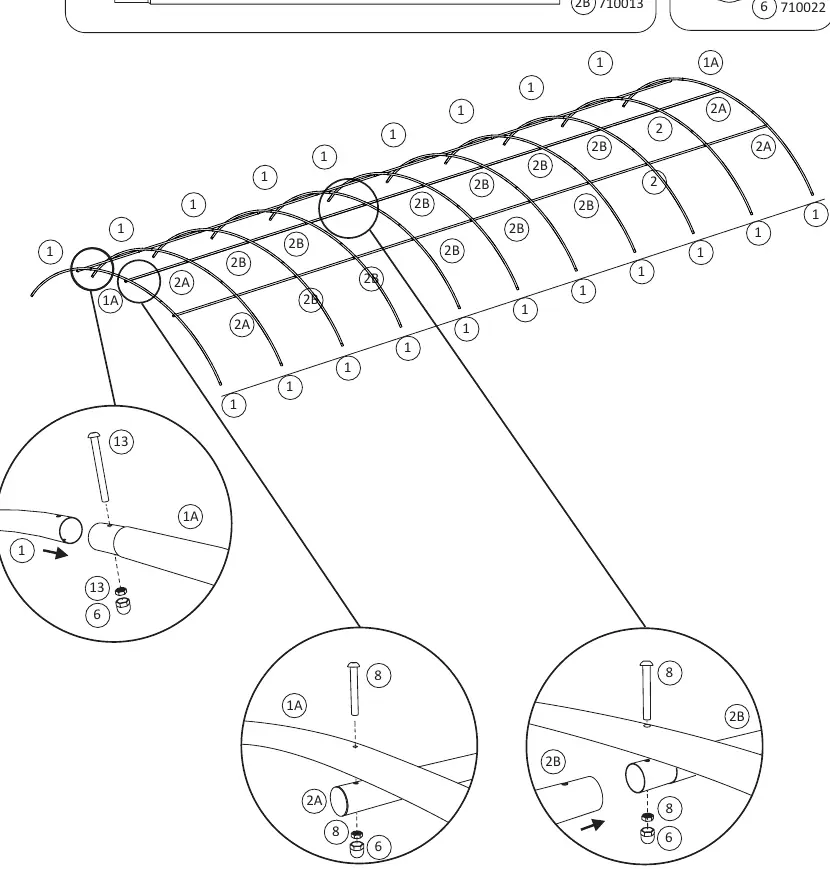

- Krok 1: Montaż łuków konstrukcyjnych przy użyciu rurek 1, 1A, 2, 2A, 2B oraz śrub i nakrętek.

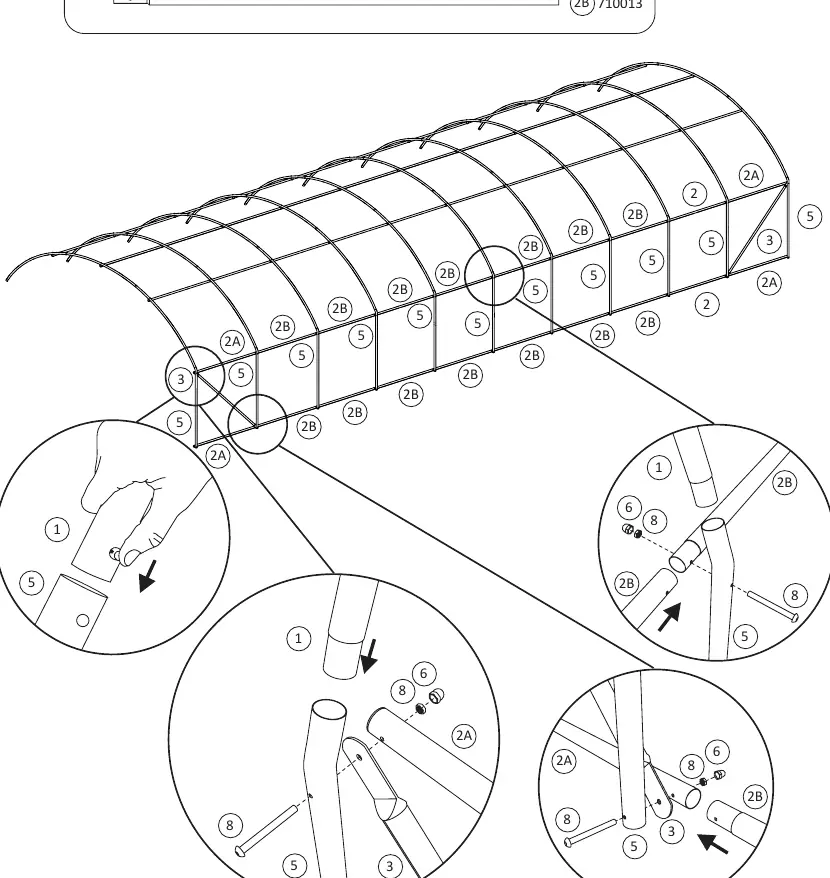

- Krok 2: Łączenie łuków za pomocą rurek 3 i 5 oraz elementów złącznych.

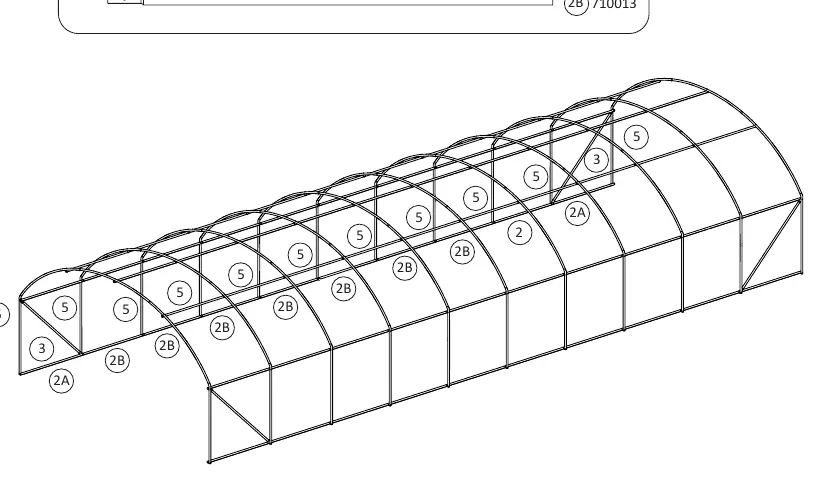

- Krok 3: Dalsza rozbudowa konstrukcji dachu i ścian bocznych.

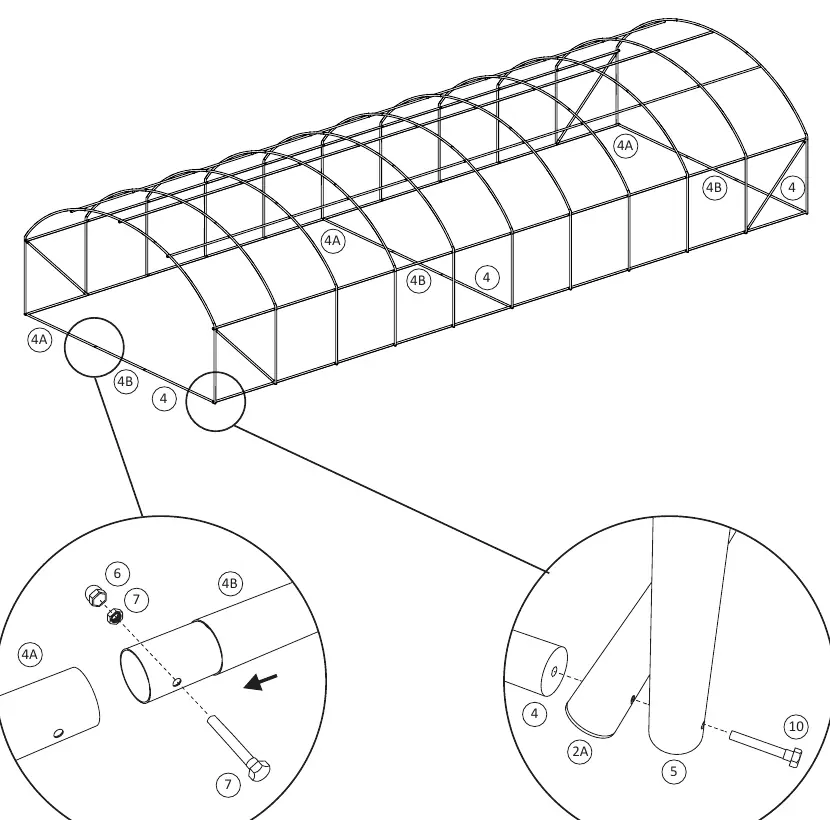

- Krok 4: Montaż dolnych elementów konstrukcyjnych (rurki 4, 4A, 4B).

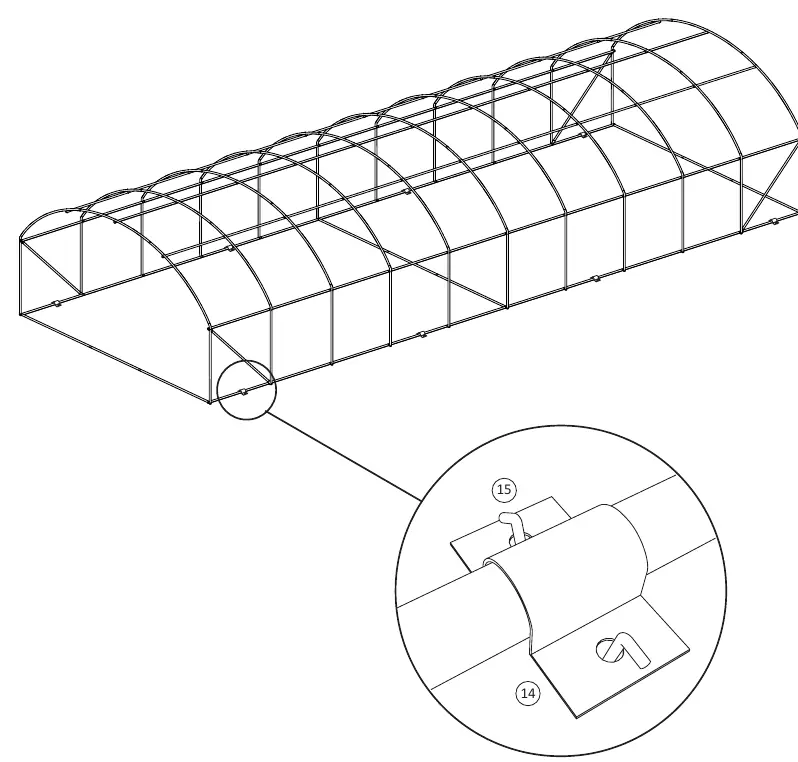

- Krok 5: Zabezpieczenie konstrukcji za pomocą elementów 14 i 15.
- Krok 6: Nałożenie folii na gotowy stelaż.
Kontakt
W razie pytań lub problemów z montażem, producentem jest TOOLPORT GmbH, Gutenbergring 1–5, 22848 Norderstedt, Niemcy. Kontakt telefoniczny: +49 (0)40 / 60 87 27 17.
Praktyczna pomoc
Typowe problemy
Sprawdź dokładnie zawartość opakowania z listą części na stronach 4-5 przed rozpoczęciem montażu.
Upewnij się, że używasz właściwych ID rurek (np. 2, 2A, 2B) zgodnie ze schematem dla danego etapu.
Przed użyciem
- Przygotuj równe podłoże pod tunel.
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj narzędzia (klucz jest dołączony do zestawu).
- Zapewnij pomoc drugiej osoby do montażu stelaża.
Ilustracje i schematy
- Schematy pokazują łączenie rurek za pomocą śrub (ID 8, 10) i nakrętek (ID 6).
- Kółka z numerami na rysunkach odpowiadają ID części z listy.
Zgodność modelu
- Instrukcja dotyczy modelu 4x10m.
