Instrukcja montażu stołu barowego Tribesigns 2-Tier Bar Unit
Pobierz instrukcję montażu stołu barowego Tribesigns 2-Tier Bar Unit. Znajdziesz tu listę części, wykaz okuć oraz szczegółowe kroki montażu krok po kroku.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowe kroki montażu stołu barowego Tribesigns 2-Tier Bar Unit. Montaż wymaga użycia narzędzi ręcznych i miękkiej powierzchni, aby uniknąć zarysowań. str. 1, 3
Najważniejsze czynności
- Przygotowanie do montażu str. 3
- Montaż mimośrodów str. 7
Problemy i rozwiązania
Trudności z montażem plastikowych elementów
Poluzuj śrubę lub wyjmij ją przed wciśnięciem elementu.
str. 7Gdzie szukać w PDF
- Lista części str. 4, 5
- Lista okuć str. 6
- Kroki montażu str. 8, 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu stołu barowego Tribesigns 2-Tier Bar Unit należy zapoznać się z poniższymi zaleceniami:
- Narzędzia: Zaleca się używanie wyłącznie narzędzi ręcznych. Jeśli używasz wkrętarki elektrycznej, ustaw minimalną moc i moment obrotowy, aby uniknąć uszkodzenia mebla.
- Powierzchnia: Montaż powinien odbywać się na miękkim podłożu (np. dywanie), aby uniknąć zarysowań powierzchni elementów.
- Montaż: Nie dokręcaj śrub całkowicie, dopóki wszystkie części nie zostaną umieszczone na swoich miejscach, aby uniknąć problemów z dopasowaniem.
- Wsparcie: W przypadku brakujących lub uszkodzonych części, zachowaj opakowanie i skontaktuj się z producentem w celu uzyskania pomocy.
Przygotowanie do montażu
Przed rozpoczęciem pracy upewnij się, że posiadasz wszystkie elementy wymienione w liście części (strony 4-5) oraz okuć (strona 6). Większość elementów drewnianych jest oznaczona etykietami na krawędziach.
Instrukcja montażu
Montaż składa się z 20 kroków. Kluczowym elementem jest prawidłowa instalacja mimośrodów (cams) i kołków (pins), opisana szczegółowo na stronie 7 instrukcji.
- Instalacja mimośrodów: Wkręć kołek w otwór. Dopasuj głowicę mimośrodu do kołka blokującego. Obracaj głowicę śrubokrętem, aż poczujesz opór i zablokowanie.
- Montaż plastikowych elementów: Jeśli masz trudności z wciśnięciem plastikowej części, poluzuj śrubę w kierunku przeciwnym do ruchu wskazówek zegara lub wyjmij ją całkowicie, a następnie spróbuj ponownie. Po osadzeniu elementu dokręć śrubę zgodnie z ruchem wskazówek zegara.
Kolejne kroki (8-17) obejmują łączenie poszczególnych płyt (1-18) za pomocą dostarczonych śrub (A-I) zgodnie z rysunkami technicznymi.
Praktyczna pomoc
Typowe problemy
Trudności z wciśnięciem plastikowej części
Poluzuj śrubę w kierunku przeciwnym do ruchu wskazówek zegara lub wyjmij ją całkowicie, a następnie spróbuj ponownie.
Niedopasowanie części podczas montażu
Nie dokręcaj śrub całkowicie, dopóki wszystkie części nie zostaną umieszczone na swoich miejscach.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj miękką powierzchnię (np. dywan) do montażu.
- Używaj narzędzi ręcznych; unikaj wkrętarek elektrycznych.
- Jeśli używasz wkrętarki, ustaw minimalny moment obrotowy.
Ilustracje i schematy

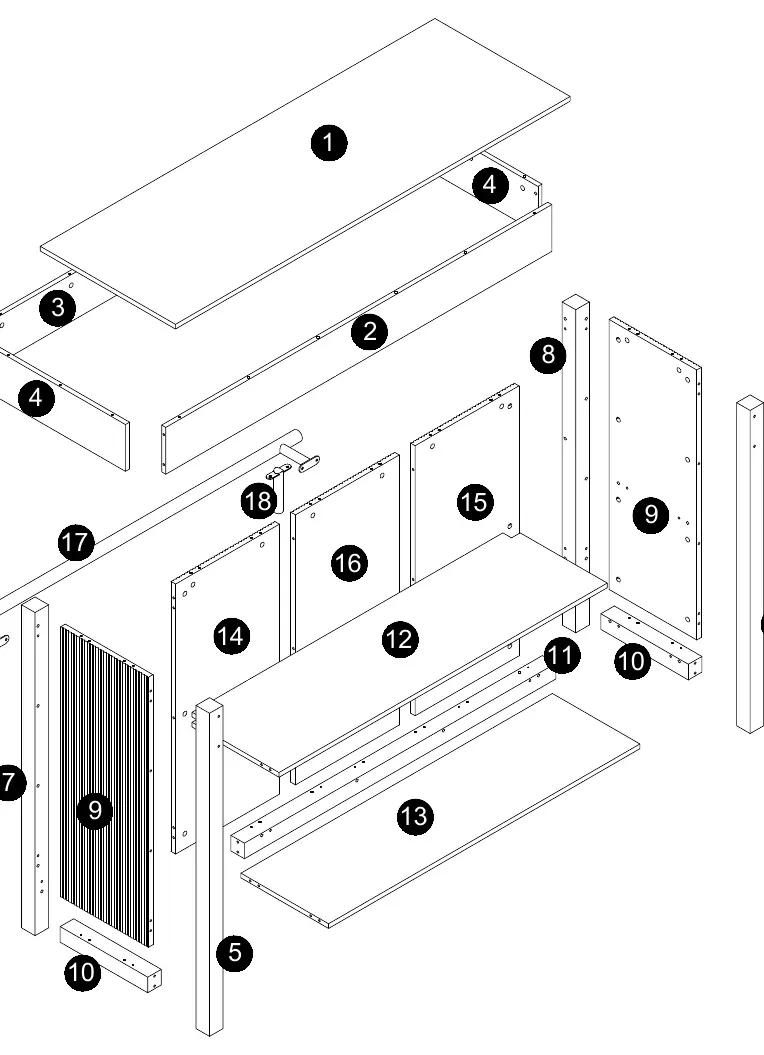

- Schemat montażu mimośrodów (cams) i kołków (pins) na stronie 7 jest kluczowy dla stabilności mebla.
