Instrukcja montażu stołu jadalnianego Coaster Fine Furniture 193951BLK
Szybki przewodnik montażu stołu jadalnianego Coaster Fine Furniture 193951BLK. Zawiera listę części, osprzętu oraz instrukcję krok po kroku.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Montaż stołu 193951BLK zajmuje około 20 minut i wymaga użycia dołączonego klucza imbusowego. str. 2
Najważniejsze czynności
- Posortuj osprzęt według rozmiaru przed rozpoczęciem montażu. str. 2
Problemy i rozwiązania
Uszkodzone części
Nie próbuj naprawiać ani modyfikować części. Skontaktuj się ze sklepem.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 81.75" x 35.50" x 30.00" | Długość x Szerokość x Wysokość | str. 6 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Lista części i osprzętu str. 2
- Instrukcja montażu str. 3, 4, 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu stołu jadalnianego 193951BLK. Szacowany czas montażu wynosi około 20 minut. Produkt jest przeznaczony wyłącznie do użytku domowego i nie nadaje się do zastosowań komercyjnych. Przed rozpoczęciem prac należy upewnić się, że wszystkie części są obecne i nieuszkodzone.
Lista części i osprzętu
Przed przystąpieniem do montażu sprawdź, czy posiadasz wszystkie elementy:
- Części: Blat (A), Nogi (B - 2 szt.), Listwy montażowe (C - 2 szt.), Poprzeczka (D).
- Osprzęt: Klucz imbusowy (1), Śruby długie (2), Śruby krótkie (3), Śruby (4), Podkładki zabezpieczające (5), Podkładki płaskie (6), Kołki drewniane (7), Zaślepki drewniane (8), Poziomice (9).
Instrukcja montażu krok po kroku

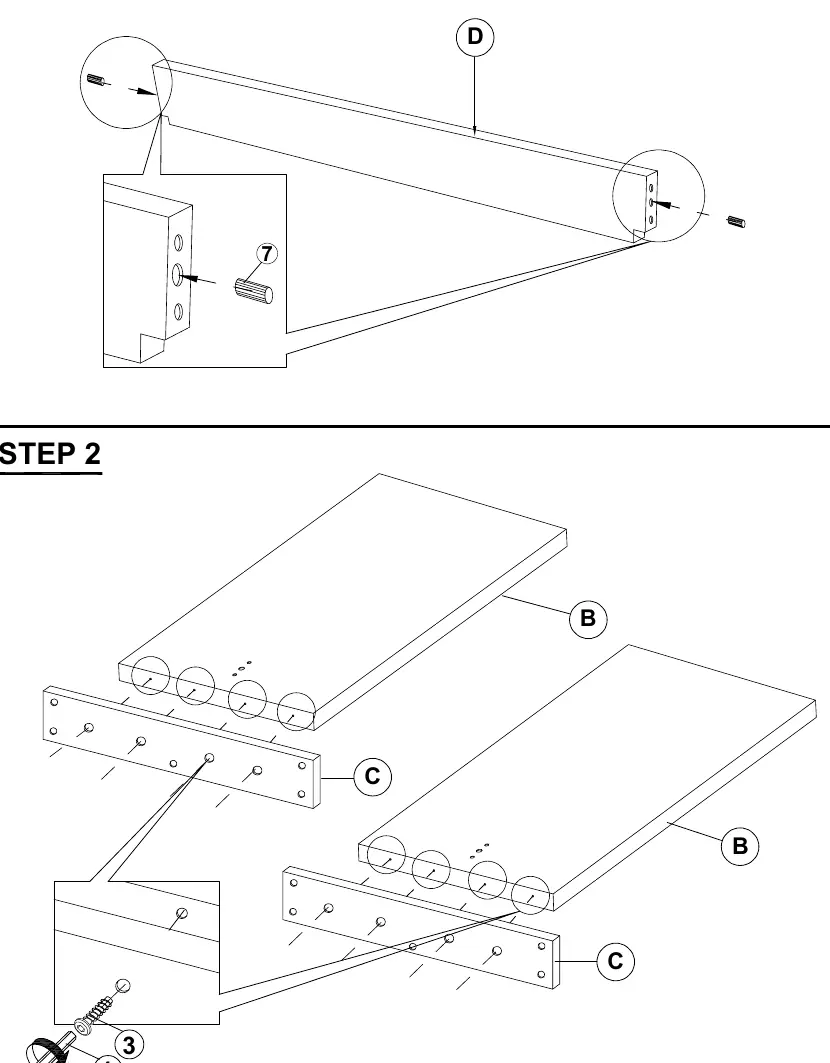

Krok 1
Umieść kołki drewniane (7) w otworach poprzeczki (D).
Krok 2
Połącz nogi (B) z listwami montażowymi (C) za pomocą śrub krótkich (3) i klucza imbusowego (1).

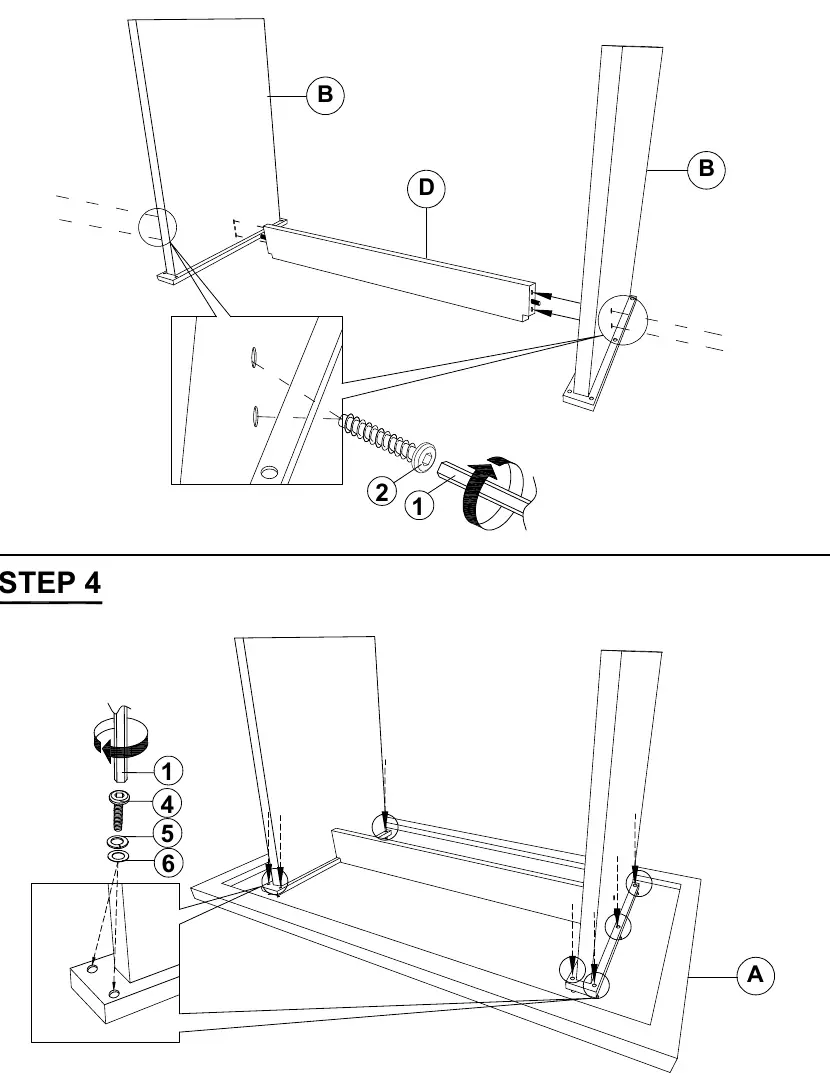

Krok 3
Przymocuj poprzeczkę (D) do nóg (B) za pomocą śrub długich (2) i podkładek (1).
Krok 4
Umieść blat (A) na przygotowanej konstrukcji. Przykręć blat do nóg za pomocą śrub (4), podkładek zabezpieczających (5) oraz podkładek płaskich (6).

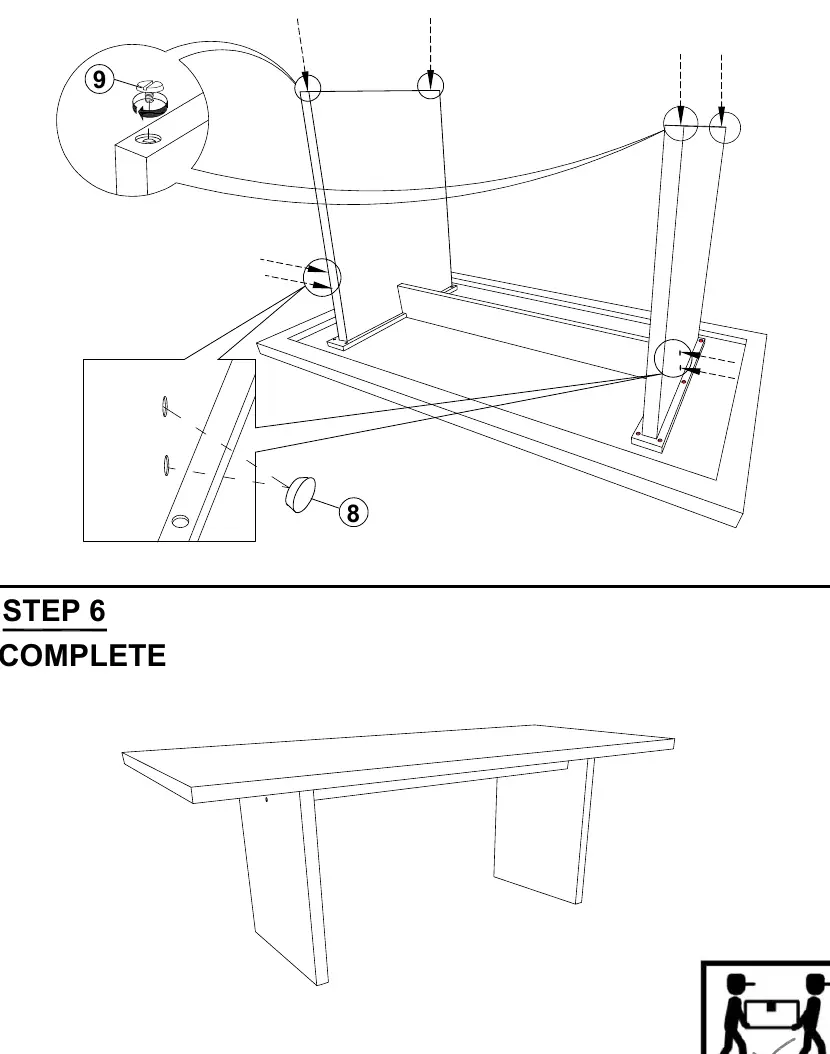

Krok 5
Wkręć poziomice (9) w spód nóg. Umieść zaślepki drewniane (8) w otworach montażowych.
Krok 6
Montaż zakończony. Upewnij się, że wszystkie śruby są dokręcone.

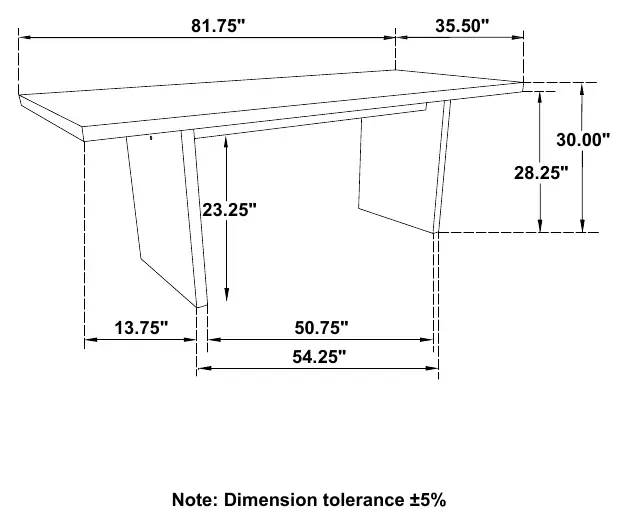

Wymiary
Stół posiada następujące wymiary: długość 81.75 cala, szerokość 35.50 cala oraz wysokość 30.00 cala. Tolerancja wymiarów wynosi ±5%.
Informacje o producencie
Coaster Fine Furniture
Praktyczna pomoc
Typowe problemy
Uszkodzone lub wadliwe części
Nie próbuj naprawiać ani modyfikować części. Skontaktuj się niezwłocznie ze sklepem.
Przed użyciem
- Wyjmij wszystkie elementy z opakowania
- Posortuj osprzęt według rozmiaru
- Sprawdź kompletność części przed rozpoczęciem montażu
- Postępuj zgodnie z numeracją kroków w instrukcji
Parametry w praktyce
- Czas montażu
- 20 minut
- Zastosowanie
- Wyłącznie do użytku domowego
Ilustracje i schematy
- Schematy pokazują kolejność łączenia elementów A, B, C, D za pomocą odpowiednich śrub i podkładek.
- Klucz imbusowy jest niezbędny do dokręcenia większości połączeń.
Zgodność modelu
- Produkt nie jest przeznaczony do użytku komercyjnego.
