Instrukcja montażu krzesła Coaster Fine Furniture 193952NAT
Pobierz instrukcję montażu krzesła Coaster Fine Furniture 193952NAT. Znajdziesz tu listę części, narzędzi oraz szczegółowe kroki montażu krok po kroku.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Montaż krzesła 193952NAT zajmuje około 20 minut. Wymagany jest własny śrubokręt krzyżowy. str. 2, 3
Najważniejsze czynności
- Posortuj elementy montażowe przed rozpoczęciem montażu. str. 2, 3
Problemy i rozwiązania
Uszkodzone części
Nie naprawiaj samodzielnie, skontaktuj się ze sklepem.
str. 2, 3Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Czas montażu | 20 minut | Szacowany czas montażu | str. 2 |
Gdzie szukać w PDF
- Instrukcja montażu str. 4, 5, 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu krzesła Coaster Fine Furniture 193952NAT. Szacowany czas montażu wynosi około 20 minut. Produkt przeznaczony jest wyłącznie do użytku domowego i nie nadaje się do zastosowań komercyjnych. Do montażu wymagany jest śrubokręt krzyżowy, który nie jest dołączony do zestawu.
Przygotowanie do montażu
- Przed rozpoczęciem sprawdź, czy wszystkie części i elementy montażowe są obecne.
- Posortuj elementy montażowe według rozmiaru, aby ułatwić pracę.
- Postępuj zgodnie z numeracją kroków, aby zapewnić szybki i łatwy montaż.
- W przypadku uszkodzonych lub wadliwych części nie próbuj ich naprawiać ani modyfikować – skontaktuj się ze sklepem.
Lista części
- A: Prawa rama nogi (1 szt.)
- B: Lewa rama nogi (1 szt.)
- C: Przednia poprzeczka długa (1 szt.)
- D: Tylna poprzeczka krótka (1 szt.)
- E: Przednia dolna poprzeczka długa (1 szt.)
- F: Oparcie (1 szt.)
- G: Poduszka oparcia mała (1 szt.)
- H: Poduszka siedziska duża (1 szt.)

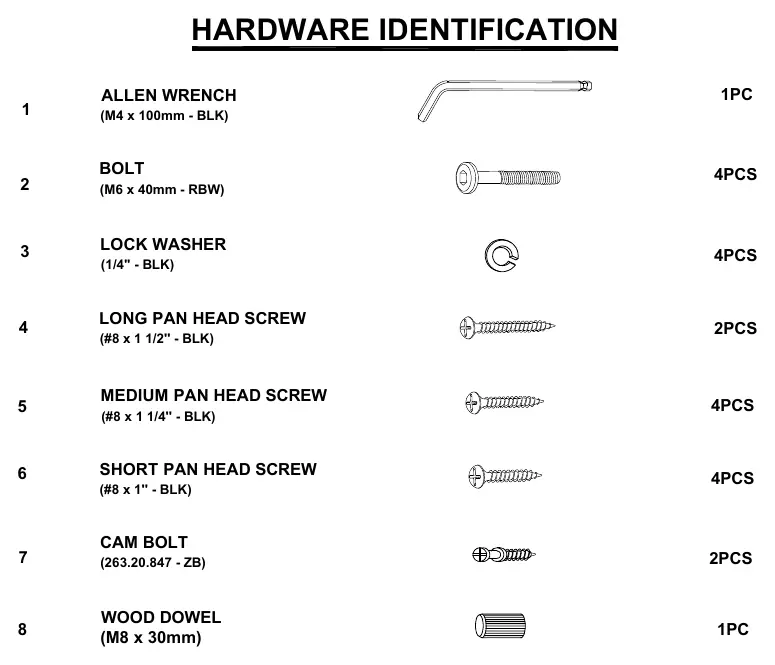

Lista elementów montażowych
- 1: Klucz imbusowy (M4 x 100mm)
- 2: Śruba (M6 x 40mm)
- 3: Podkładka sprężynująca (1/4")
- 4: Długa śruba z łbem płaskim (#8 x 1 1/2")
- 5: Średnia śruba z łbem płaskim (#8 x 1 1/4")
- 6: Krótka śruba z łbem płaskim (#8 x 1")
- 7: Śruba mimośrodowa (263.20.847)
- 8: Kołek drewniany (M8 x 30mm)
Instrukcja montażu krok po kroku
Montaż składa się z 9 kroków, które obejmują łączenie ram nóg z poprzeczkami, montaż siedziska, oparcia oraz poduszek. Należy używać dostarczonego klucza imbusowego oraz własnego śrubokręta krzyżowego zgodnie z rysunkami technicznymi na stronach 4-8.

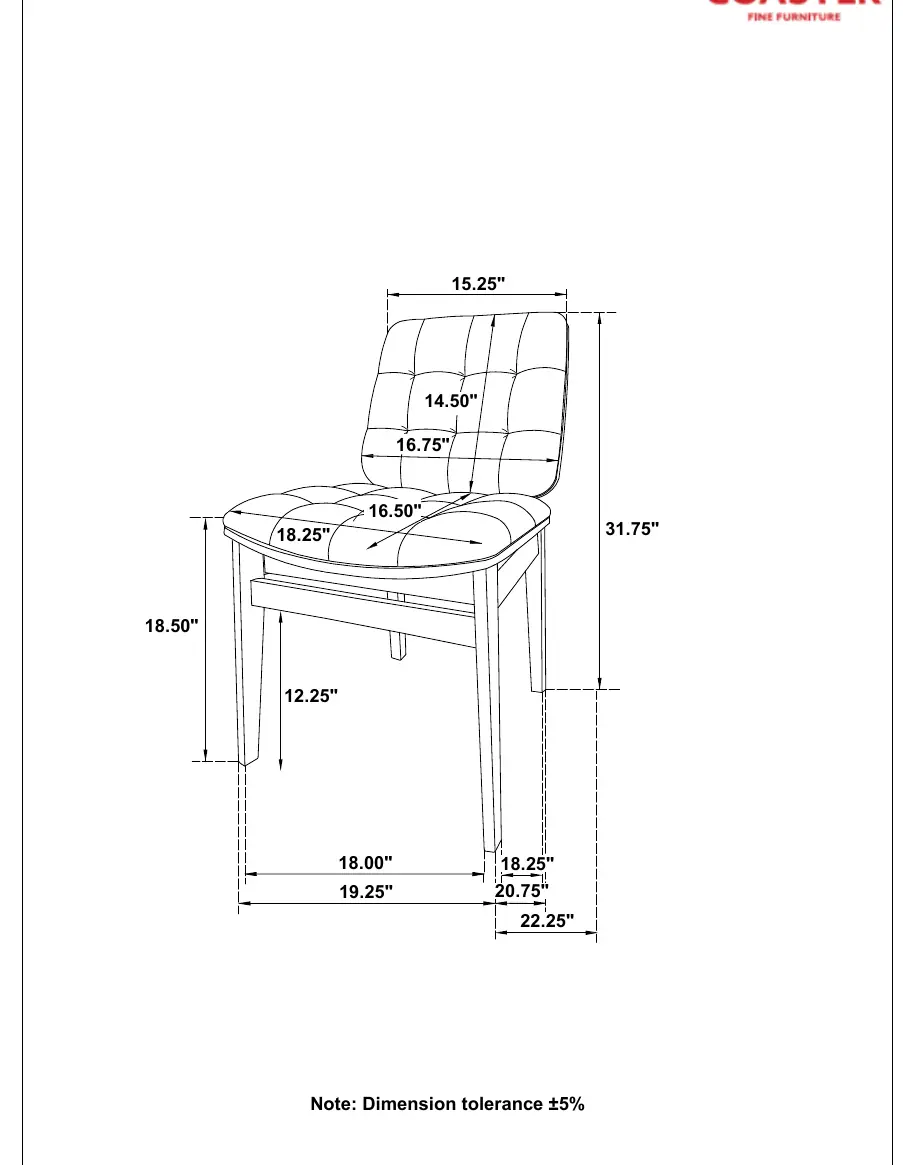

Wymiary
Szczegółowe wymiary krzesła (wysokość, szerokość, głębokość) znajdują się na stronie 9 instrukcji. Należy uwzględnić tolerancję wymiarów wynoszącą ±5%.
Informacje o producencie
Coaster Fine Furniture
Praktyczna pomoc
Typowe problemy
Uszkodzone lub wadliwe części
Nie próbuj naprawiać ani modyfikować części. Skontaktuj się niezwłocznie ze sklepem.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części.
- Posortuj wszystkie śruby i elementy montażowe.
- Przygotuj śrubokręt krzyżowy (nie jest dołączony).
- Upewnij się, że masz wystarczająco dużo miejsca na montaż.
- Przeznacz około 20 minut na złożenie krzesła.
Parametry w praktyce
- Czas montażu
- Szacowany czas potrzebny na złożenie krzesła to 20 minut.
- Tolerancja wymiarów
- Wymiary podane w instrukcji mogą różnić się o ±5%.
Ilustracje i schematy

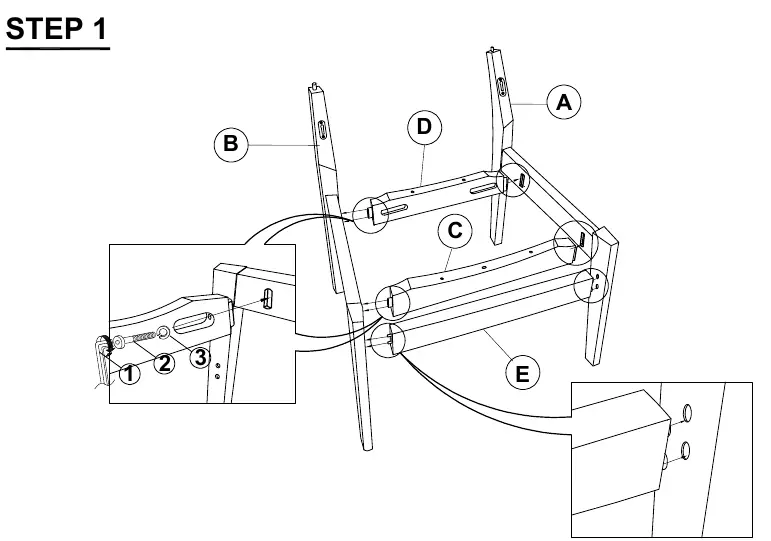

- Kroki 1-2: Łączenie ram nóg z poprzeczkami.
- Kroki 3-4: Montaż oparcia i kołków drewnianych.
- Kroki 5-6: Montaż siedziska i poduszek.

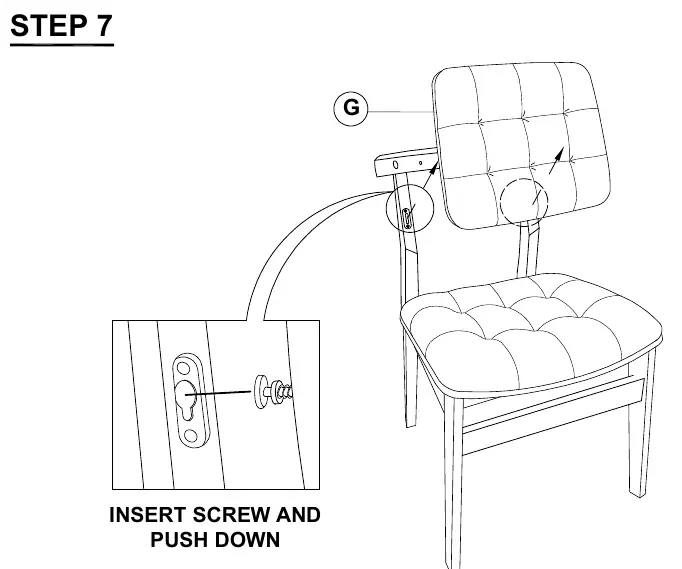

- Kroki 7-8: Finalne dokręcanie elementów.
Zgodność modelu
- Produkt wyłącznie do użytku domowego.
- Nieprzeznaczony do użytku w placówkach komercyjnych.
