Instrukcja montażu łóżka pojedynczego Coaster Fine Furniture 205131T
Szybki przewodnik montażu łóżka pojedynczego Coaster Fine Furniture 205131T. Zawiera listę części, wykaz narzędzi, instrukcję krok po kroku oraz wymiary produktu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera kroki montażu łóżka pojedynczego 205131T, w tym listę części, wykaz śrub oraz schematy montażowe. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż zagłówka str. 4
- Montaż zanóżka str. 4
- Montaż listew str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary wewnętrzne | 39.50" x 76.00" | Rozmiar materaca | str. 6 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Identyfikacja części str. 2
- Identyfikacja elementów montażowych str. 3
- Instrukcja montażu str. 4, 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Czas montażu łóżka wynosi około 35 minut. Przed przystąpieniem do pracy należy upewnić się, że wszystkie części i elementy montażowe są obecne. Do montażu wymagany jest śrubokręt krzyżakowy, który nie jest dołączony do zestawu. Należy postępować zgodnie z numeracją kroków, aby zapewnić szybki i łatwy montaż.
Identyfikacja części
- A: Panel zagłówka (1 szt.)
- B: Lewa noga zagłówka (1 szt.)
- C: Prawa noga zagłówka (1 szt.)
- D: Panel zanóżka (1 szt.)
- E: Nogi zanóżka (2 szt.)
- F: Szyny łóżka (2 szt.)
- G: Listwy (Roll Slat) (2 zestawy)
Identyfikacja elementów montażowych
- Klucz imbusowy (M4 x 110mm)
- Krótkie śruby z podkładką (M6 x 25mm) - 8 szt.
- Długie śruby z podkładką (M6 x 45mm) - 8 szt.
- Wkręty z płaskim łbem (#8 x 1 1/8") - 28 szt.
Instrukcja montażu

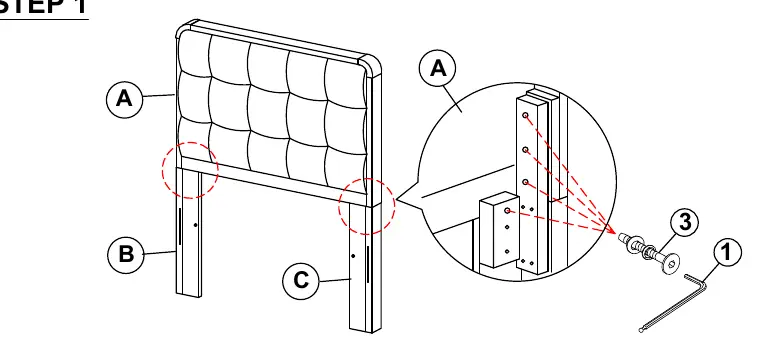

Krok 1: Montaż zagłówka
Połącz panel zagłówka (A) z lewą (B) i prawą (C) nogą zagłówka, używając długich śrub (3) oraz klucza imbusowego (1).

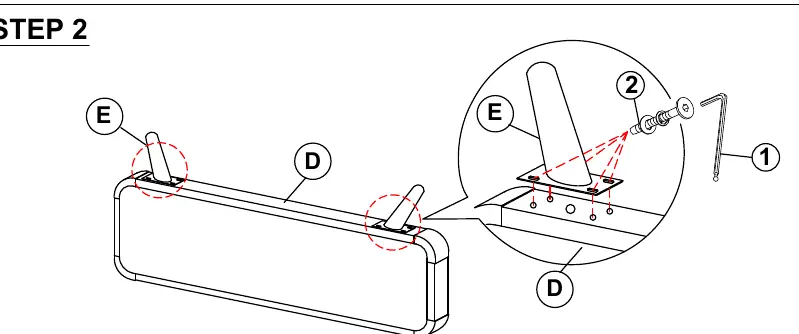

Krok 2: Montaż zanóżka
Przymocuj nogi zanóżka (E) do panelu zanóżka (D) za pomocą krótkich śrub (2) i klucza imbusowego (1).

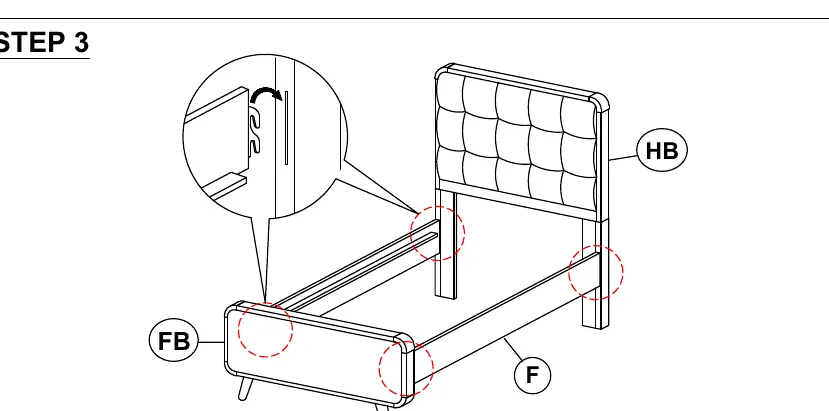

Krok 3: Montaż ramy
Połącz zagłówek (HB) i zanóżko (FB) z szynami łóżka (F).

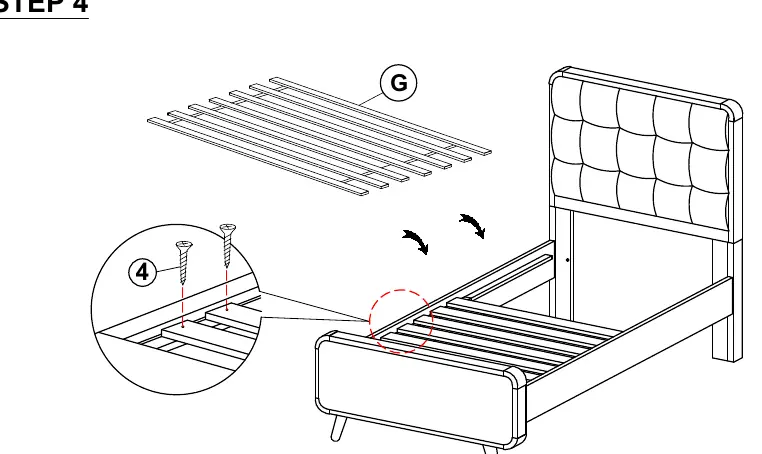

Krok 4: Montaż listew
Rozłóż listwy (G) na ramie łóżka i przykręć je do szyn za pomocą wkrętów z płaskim łbem (4).
Wymiary
Wymiary wewnętrzne łóżka wynoszą 39.50" szerokości na 76.00" długości. Tolerancja wymiarów wynosi ±5%.
Informacje o producencie
Coaster Fine Furniture
Praktyczna pomoc
Typowe problemy
Brak narzędzi
Producent nie dołącza śrubokręta krzyżakowego, należy przygotować własny.
Uszkodzone części
Nie próbuj naprawiać ani modyfikować uszkodzonych części. Skontaktuj się ze sklepem.
Przed użyciem
- Sprawdź zawartość pudełek B1, B2 i B3 przed montażem.
- Posortuj elementy montażowe według rozmiaru.
- Przygotuj śrubokręt krzyżakowy.
- Upewnij się, że masz wystarczająco dużo miejsca na montaż.
Parametry w praktyce
- Czas montażu
- Około 35 minut.
- Wymiary wewnętrzne
- 39.50"W x 76.00"D (miejsce na materac).
Ilustracje i schematy
- Krok 1 pokazuje łączenie panelu zagłówka z nogami.
- Krok 2 pokazuje montaż nóg do panelu zanóżka.
- Krok 3 ilustruje łączenie zagłówka i zanóżka z szynami bocznymi.
- Krok 4 pokazuje mocowanie listew pod materac.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku domowego.
- Nie jest przeznaczony do obiektów komercyjnych.
