Instrukcja montażu łóżka Coaster 205131KE Eastern King Bed
Szybki przewodnik montażu łóżka Coaster 205131KE Eastern King Bed. Znajdź listę części, wymagane narzędzia, instrukcje krok po kroku oraz wymiary produktu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowy proces montażu łóżka Coaster 205131KE Eastern King Bed, w tym listę części, wykaz elementów montażowych oraz schematy krok po kroku. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż łóżka str. 5, 6, 7, 8
Pierwsze uruchomienie
- Przygotowanie do montażu str. 2, 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary wewnętrzne | 76.00"W x 81.00"D | Rozmiar pod materac | str. 10 |
Gdzie szukać w PDF

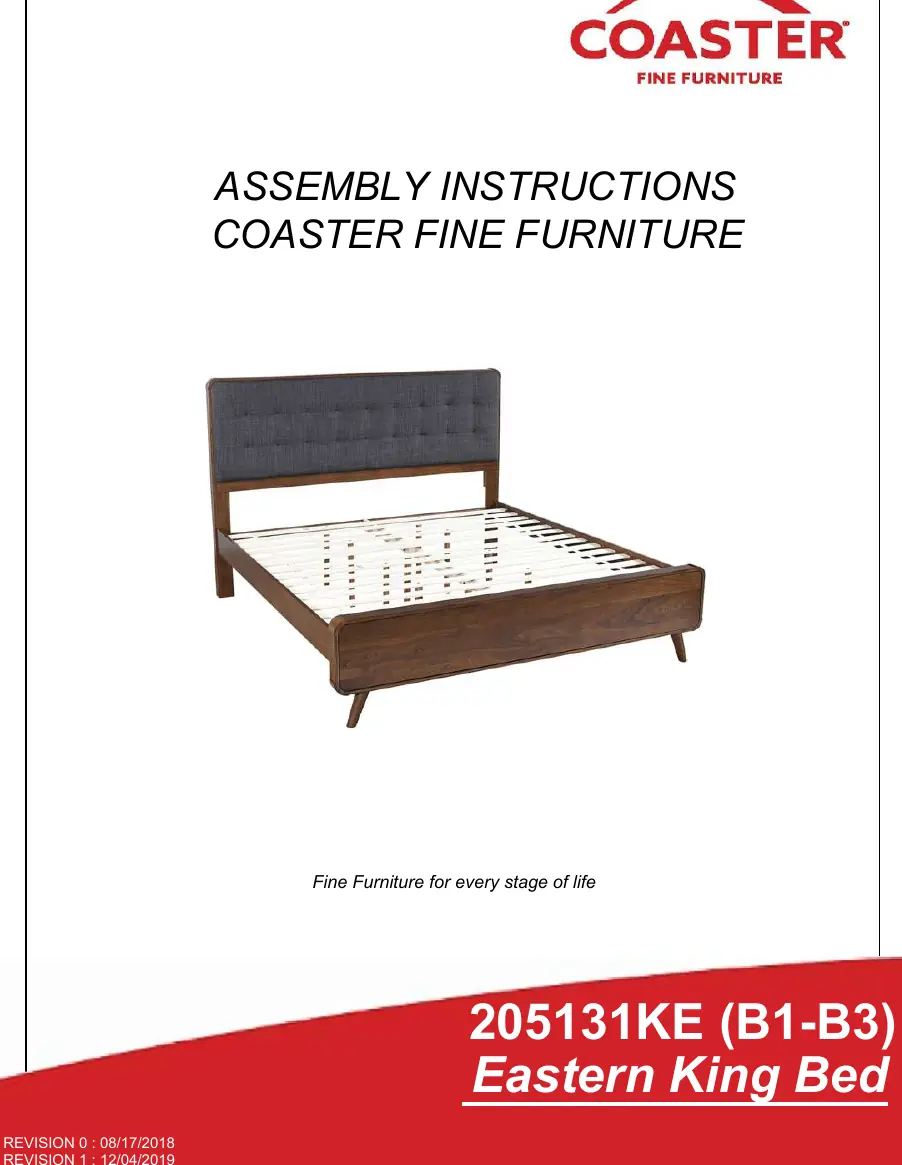

- Strona tytułowa str. 1
- Lista części str. 2, 3
- Lista elementów montażowych str. 4
- Instrukcja montażu str. 5, 6, 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja montażu łóżka Coaster 205131KE Eastern King Bed zawiera szczegółowe wytyczne dotyczące złożenia mebla. Szacowany czas montażu wynosi około 35 minut. Do przeprowadzenia montażu wymagany jest śrubokręt krzyżakowy, który nie jest dołączony do zestawu. Przed rozpoczęciem prac należy posortować wszystkie elementy montażowe według rozmiaru i upewnić się, że wszystkie części są obecne.
Identyfikacja części
Części zostały podzielone na trzy pudełka (B1, B2, B3):
- B1 (Box 1): Panel zagłówka (AM), lewa noga zagłówka (BM), prawa noga zagłówka (CM), dolna listwa zagłówka (DM).
- B2 (Box 2): Panel zanóżka (EM), nogi zanóżka (FM).
- B3 (Box 3): Listwy boczne łóżka (GM), listwa środkowa (HM), wsporniki listwy środkowej (IM), listwy pod materac (JM), wsporniki listew (KM).
Instrukcja montażu krok po kroku

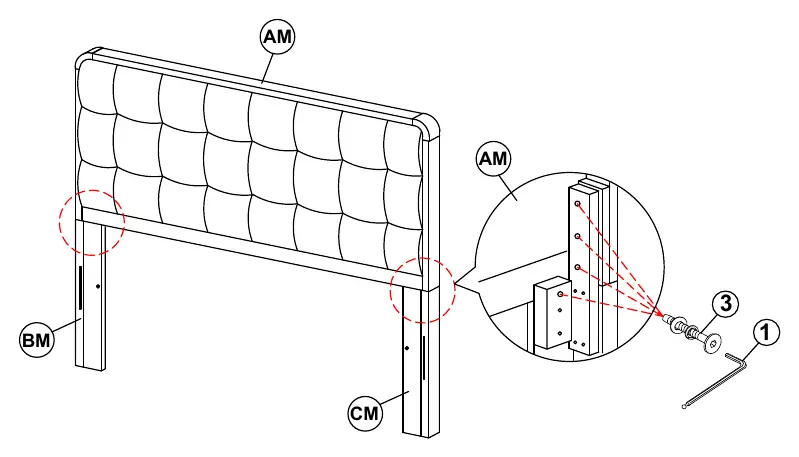

- Montaż zagłówka: Połącz panel zagłówka (AM) z nogami (BM, CM) za pomocą śrub średnich (3) i klucza imbusowego (1).
- Montaż dolnej listwy: Przymocuj dolną listwę zagłówka (DM) do nóg zagłówka (BM, CM) używając śrub średnich (3).

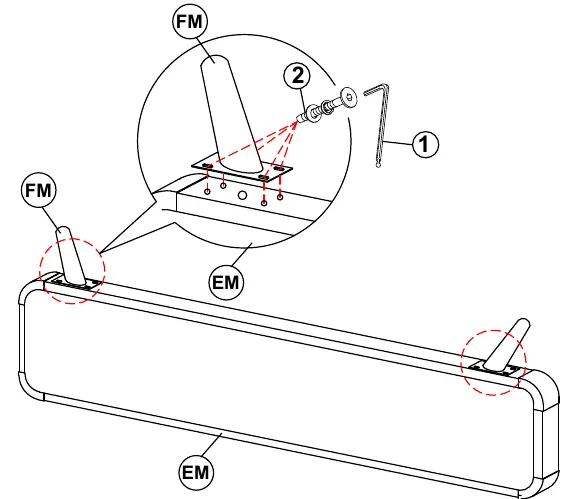

- Montaż nóg zanóżka: Przykręć nogi zanóżka (FM) do panelu zanóżka (EM) za pomocą śrub krótkich (2).
- Łączenie ramy: Połącz listwy boczne (GM) z zagłówkiem i zanóżkiem.
- Wzmocnienie ramy: Zamontuj wsporniki (8) przy użyciu śrub płaskich (5).

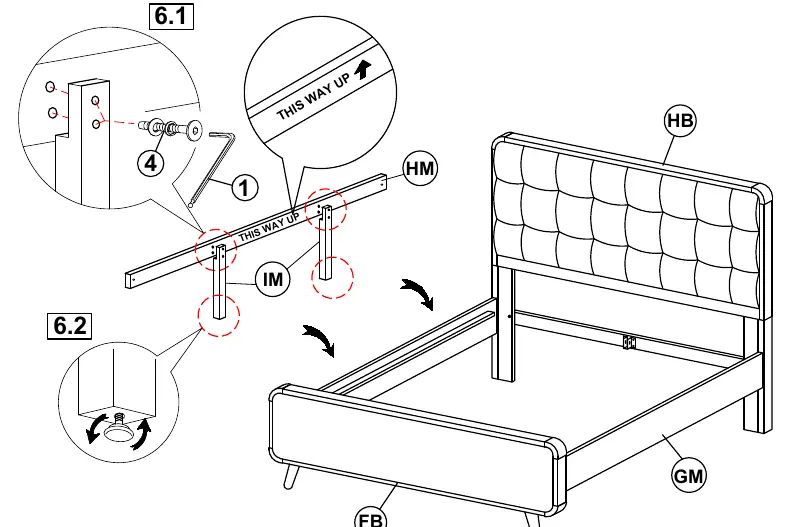

- Montaż listwy środkowej: Zamontuj listwę środkową (HM) ze wspornikami (IM) do ramy łóżka, zwracając uwagę na oznaczenie "THIS WAY UP".
- Zabezpieczenie listwy środkowej: Dokręć nakrętki (7) przy użyciu klucza (9).

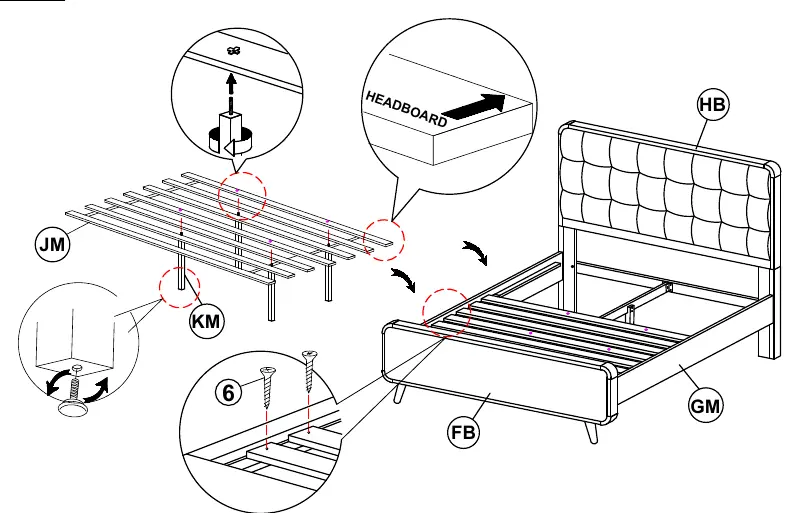

- Montaż listew pod materac: Rozłóż listwy (JM) na ramie i zamontuj wsporniki (KM).
- Zakończenie: Sprawdź stabilność konstrukcji.
Wymiary produktu
Wymiary wewnętrzne łóżka pod materac wynoszą 76.00 cali szerokości na 81.00 cali głębokości. Całkowita wysokość zagłówka to 53.25 cala. Należy uwzględnić tolerancję wymiarów na poziomie ±5%.
Informacje o producencie
Coaster Fine Furniture
Praktyczna pomoc
Typowe problemy
Brak części lub uszkodzenia
Nie próbuj naprawiać ani modyfikować uszkodzonych części. Skontaktuj się ze sklepem, w którym dokonano zakupu.
Przed użyciem
- Sprawdź, czy wszystkie części i elementy montażowe są obecne przed rozpoczęciem.
- Posortuj elementy montażowe według rozmiaru.
- Przygotuj śrubokręt krzyżakowy (nie jest dołączony do zestawu).
- Upewnij się, że montaż odbywa się w kolejności numerowanej.
Parametry w praktyce
- Czas montażu
- Szacowany czas montażu wynosi około 35 minut.
- Wymiary wewnętrzne
- 76.00 cali szerokości na 81.00 cali głębokości (miejsce na materac).
- Tolerancja wymiarów
- Dopuszczalna tolerancja wymiarów wynosi ±5%.
Ilustracje i schematy
- Instrukcja zawiera szczegółowe schematy montażu krok po kroku.
- Wskazówki montażowe (Assembly Tips) znajdują się na początku dokumentu.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku domowego, nie do obiektów komercyjnych.
