Instrukcja montażu łóżka Coaster 202091F i lustra 202094
Kompletny przewodnik montażu łóżka Coaster 202091F oraz lustra 202094. Zawiera listę części, instrukcje krok po kroku, wymiary techniczne oraz wskazówki montażowe.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja obejmuje montaż łóżka 202091F (ok. 20 minut) oraz lustra 202094 (ok. 10 minut). Wymagany jest własny śrubokręt krzyżakowy. str. 2, 7
Najważniejsze czynności
- Montaż nóg zagłówka str. 3
- Montaż listew łóżka str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary wewnętrzne łóżka | 54.50"W x 76.00"D | Wymiary pod materac | str. 5 |
Gdzie szukać w PDF
- Instrukcja łóżka str. 1, 2, 3, 4
- Instrukcja lustra str. 6, 7, 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje montażu dla dwóch elementów zestawu sypialnianego: łóżka 202091F oraz lustra 202094. Przed przystąpieniem do pracy należy sprawdzić zawartość opakowań i upewnić się, że wszystkie części są obecne. Do montażu wymagany jest śrubokręt krzyżowy (nie jest dołączony do zestawu). Producent zaleca montaż w kolejności numerowanej, aby zapewnić szybkość i łatwość procesu.
Identyfikacja części i sprzętu (Łóżko 202091F)
Zestaw zawiera:
- B1 (Pudełko 1): Panel zagłówka, prawa noga zagłówka, lewa noga zagłówka, podnóżek, listwy łóżka (4 szt.), wsporniki listew z regulacją (4 szt.).
- B2 (Pudełko 2): Szyny łóżka (2 szt.).
- Sprzęt: Śruby M6x35mm, podkładki sprężynujące, podkładki płaskie, klucz imbusowy M4, wkręty do drewna M4x32mm.
Instrukcja montażu łóżka 202091F

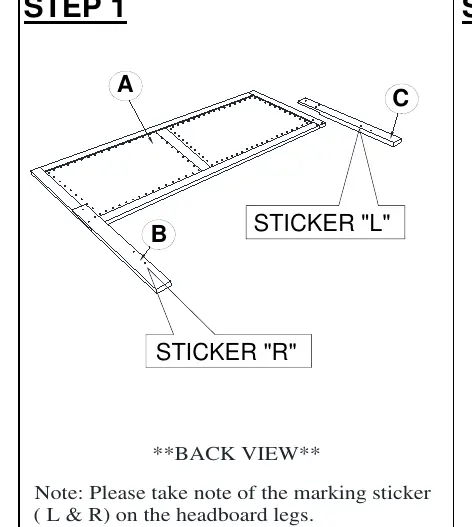

- Krok 1: Połącz nogi zagłówka (B i C) z panelem zagłówka (A). Zwróć uwagę na naklejki "L" (lewa) i "R" (prawa) na nogach.
- Krok 2: Przykręć nogi do panelu zagłówka za pomocą śrub (1), podkładek sprężynujących (2) i podkładek płaskich (3), używając klucza imbusowego (4).
- Krok 3: Zamontuj szyny łóżka (G) do zagłówka (HB) i podnóżka (D). Upewnij się, że elementy są stabilnie osadzone.

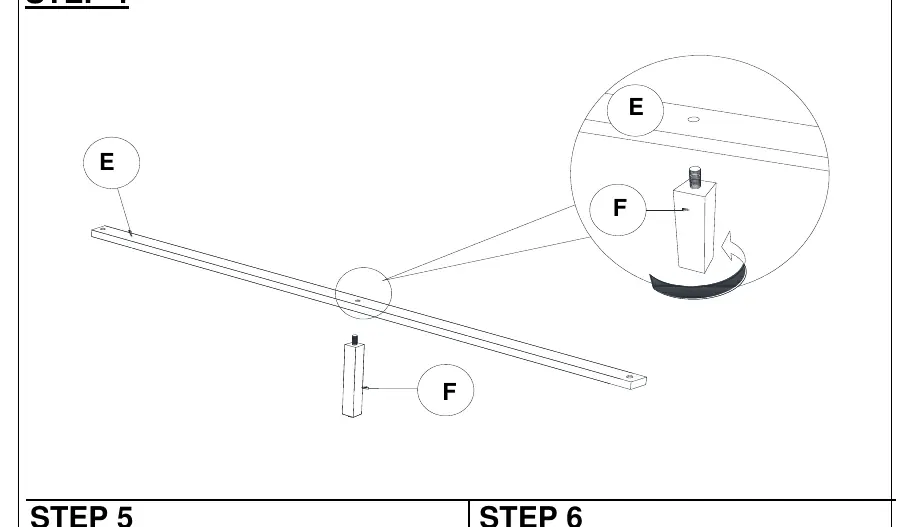

- Krok 4: Przykręć wsporniki (F) do listew łóżka (E).
- Krok 5: Umieść listwy łóżka (E) na szynach (G) i przykręć je wkrętami (5).
Instrukcja montażu lustra 202094
- Krok 1: Przygotuj komodę (nie dołączona, z zestawu 202093) i przymocuj wsporniki lustra (C) do tylnej części komody za pomocą śrub.

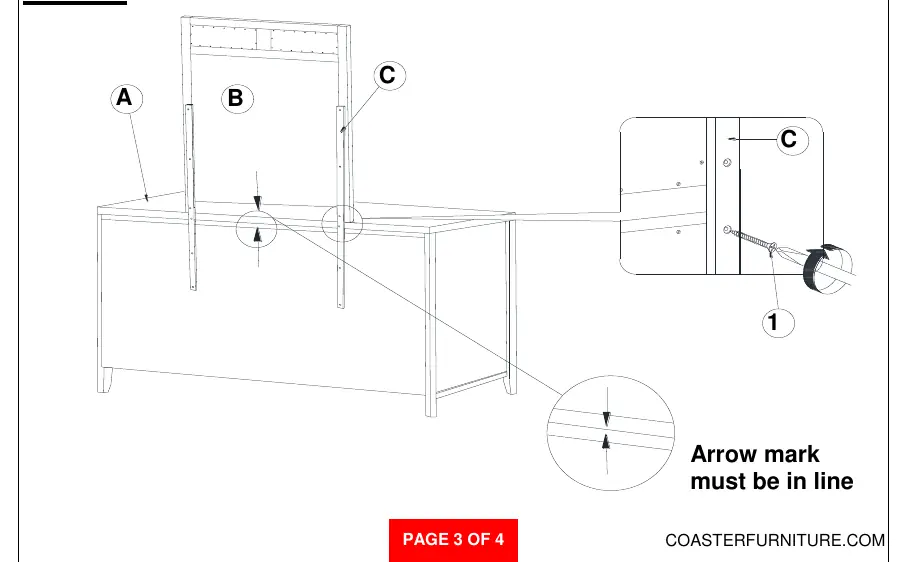

- Krok 2: Zamontuj lustro (B) do wsporników (C). Upewnij się, że znaki strzałek są w jednej linii.
Wymiary techniczne

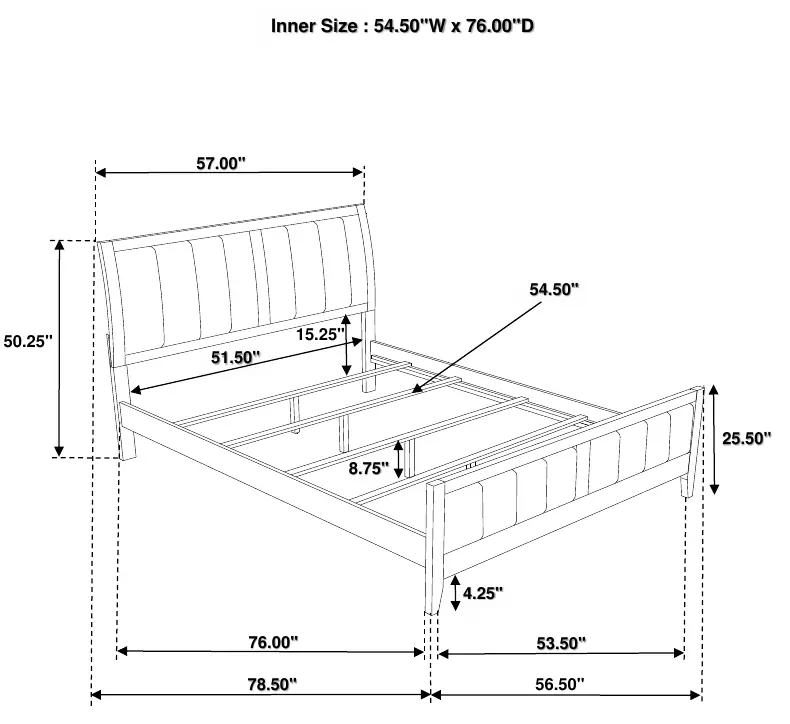

Łóżko posiada wymiary wewnętrzne 54.50" szerokości na 76.00" głębokości. Całkowita wysokość zagłówka wynosi 50.25". Tolerancja wymiarów wynosi ±5%.
Informacje o producencie
Coaster Fine Furniture
Praktyczna pomoc
Typowe problemy
Trudności z dopasowaniem nóg zagłówka
Sprawdź naklejki 'L' i 'R' na nogach zagłówka, aby upewnić się, że są montowane po właściwej stronie.
Brakujące elementy
Przed rozpoczęciem montażu posortuj wszystkie elementy złączne według rozmiaru i porównaj z listą w instrukcji.
Przed użyciem
- Sprawdź zawartość pudełek B1 i B2 dla łóżka
- Przygotuj śrubokręt krzyżakowy (brak w zestawie)
- Upewnij się, że masz wystarczająco dużo miejsca na montaż
- Sortuj sprzęt według rozmiaru przed rozpoczęciem
Parametry w praktyce
- Tolerancja ±5%
- Dopuszczalne odchylenie wymiarów podanych w instrukcji
Ilustracje i schematy
- Krok 1 i 2 pokazują montaż nóg zagłówka z oznaczeniami L i R
- Krok 3 ilustruje łączenie szyn z zagłówkiem i podnóżkiem
- Krok 4 pokazuje montaż wsporników do listew łóżka
Zgodność modelu
- Lustro 202094 wymaga komody z zestawu 202093 do montażu
