Instrukcja montażu łóżka Coaster Fine Furniture 205131F
Szybki przewodnik montażu łóżka Coaster Fine Furniture 205131F. Znajdź listę części, wymagane narzędzia i instrukcje krok po kroku, aby poprawnie złożyć mebel w 35 minut.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Montaż łóżka 205131F zajmuje około 35 minut. Wymagany jest własny śrubokręt krzyżakowy, poza dołączonym kluczem imbusowym. str. 2, 3
Najważniejsze czynności
- Montaż zagłówka i zanóżka str. 4
- Montaż ramy i listew pod materac str. 5, 6, 7
Problemy i rozwiązania
Uszkodzone lub wadliwe części
Nie naprawiaj samodzielnie, skontaktuj się ze sklepem.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary wewnętrzne | 54.50" x 76.00" | Miejsce na materac | str. 8 |
Gdzie szukać w PDF
- Identyfikacja części str. 2
- Identyfikacja osprzętu str. 3
- Instrukcja montażu str. 4, 5, 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Montaż łóżka Coaster Fine Furniture 205131F zajmuje około 35 minut. Przed rozpoczęciem prac należy upewnić się, że wszystkie części i elementy montażowe są obecne. Producent nie dostarcza śrubokręta krzyżakowego, który jest niezbędny do montażu.
Identyfikacja części
Zestaw składa się z trzech pudełek (B1, B2, B3). Główne elementy to:
- B1 (Pudełko 1): Panel zagłówka, lewa i prawa noga zagłówka, dolna listwa zagłówka.
- B2 (Pudełko 2): Panel zanóżka, nogi zanóżka.
- B3 (Pudełko 3): Listwy boczne łóżka, listwa środkowa, wsporniki listwy środkowej z regulacją, zestaw listew pod materac (roll slat).
Instrukcja montażu
Montaż należy przeprowadzać zgodnie z numeracją kroków:

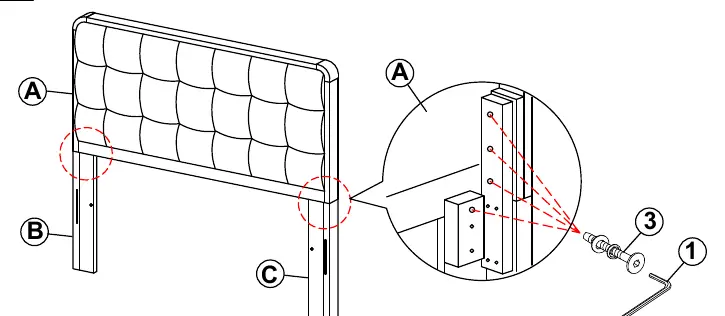

- Montaż zagłówka: Połącz panel zagłówka z lewą i prawą nogą za pomocą śrub średnich i klucza imbusowego.
- Montaż dolnej listwy zagłówka: Przymocuj dolną listwę do nóg zagłówka.
- Montaż nóg zanóżka: Przykręć nogi do panelu zanóżka za pomocą krótkich śrub.

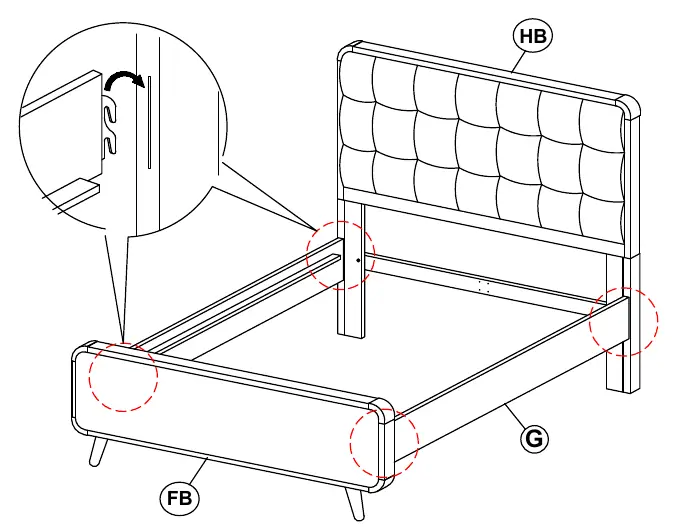

- Łączenie ramy: Połącz listwy boczne z zagłówkiem i zanóżkiem.
- Montaż wsporników: Zamontuj wsporniki listew bocznych przy użyciu śrub i wsporników typu U.

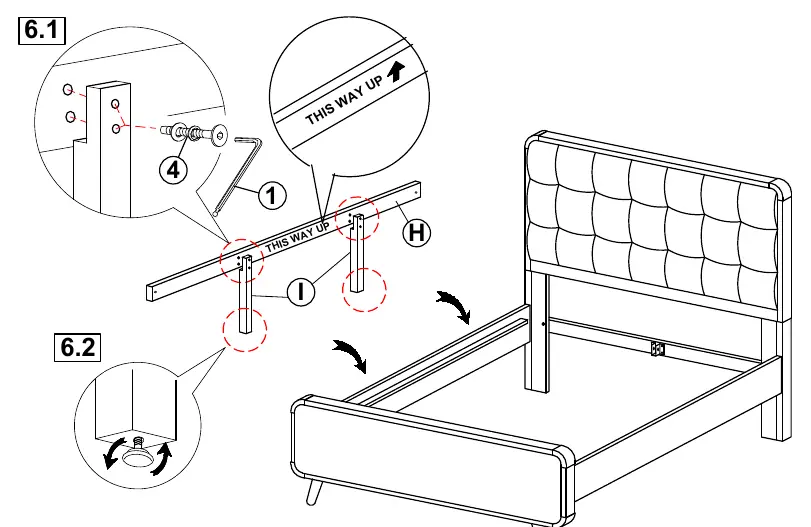

- Montaż listwy środkowej: Zamontuj listwę środkową wraz ze wspornikami z regulacją poziomu.
- Zabezpieczenie listwy środkowej: Dokręć listwę środkową do ramy za pomocą śrub i nakrętek.

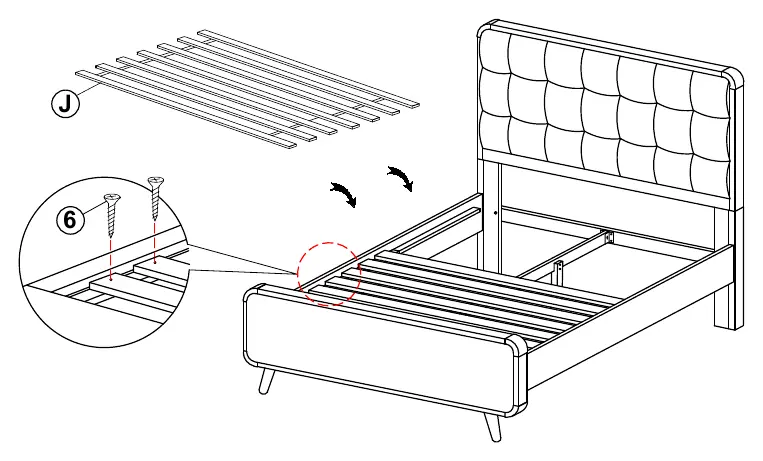

- Montaż listew pod materac: Rozłóż listwy pod materac na ramie i przykręć je za pomocą długich wkrętów.
Wymiary
Wewnętrzne wymiary łóżka wynoszą 54.50 cala szerokości na 76.00 cali długości. Należy uwzględnić tolerancję wymiarów na poziomie ±5%.
Informacje o producencie
Coaster Fine Furniture
Praktyczna pomoc
Typowe problemy
Brakujące lub uszkodzone części
Nie próbuj naprawiać ani modyfikować uszkodzonych części. Skontaktuj się niezwłocznie ze sklepem, w którym dokonano zakupu.
Przed użyciem
- Przygotuj śrubokręt krzyżakowy (nie jest dołączony do zestawu).
- Wyjmij wszystkie elementy z pudełek i posortuj je według rozmiaru.
- Sprawdź kompletność wszystkich części i elementów montażowych przed rozpoczęciem.
- Upewnij się, że masz wystarczająco dużo miejsca na montaż.
Parametry w praktyce
- Wymiary wewnętrzne
- 54.50" szerokości x 76.00" długości (miejsce na materac).
- Czas montażu
- Szacowany czas to 35 minut.
Ilustracje i schematy
- Kroki 1-3 pokazują montaż zagłówka i zanóżka.
- Kroki 4-5 ilustrują łączenie ramy łóżka.
- Kroki 6-7 przedstawiają instalację listwy środkowej i wsporników.
- Krok 8 pokazuje sposób mocowania listew pod materac.
