Instrukcja obsługi radiotelefonu Trio TS-130S
Poznaj funkcje i parametry radiotelefonu Trio serii TS-130. Instrukcja zawiera opis obsługi, funkcje IF shift, VOX, Noise Blanker oraz przegląd dostępnych akcesoriów i specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

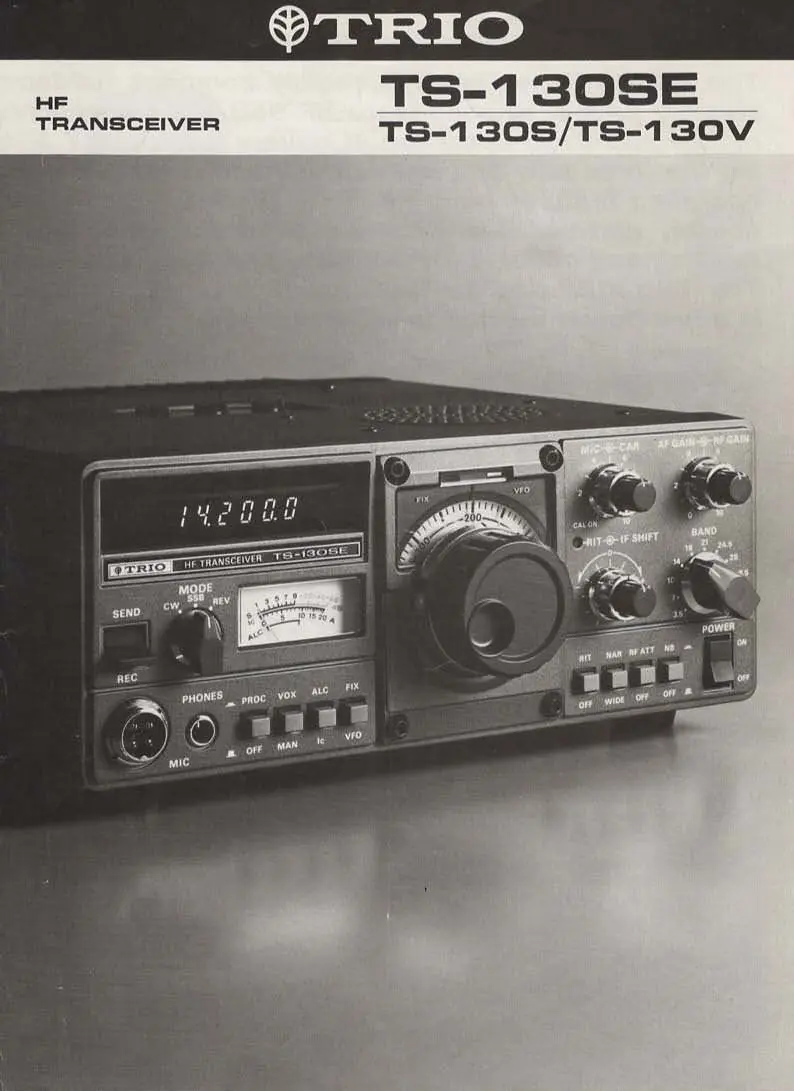

Radiotelefon Trio serii TS-130 to kompaktowe urządzenie typu transceiver HF SSB/CW, przeznaczone do pracy stacjonarnej i mobilnej. Obsługuje pasma amatorskie w zakresie od 3.5 do 29.7 MHz. Urządzenie charakteryzuje się solidną konstrukcją i zaawansowanymi funkcjami przetwarzania sygnału.
Funkcje i możliwości
- IF Shift: Funkcja pozwalająca na przesunięcie pasma przenoszenia w celu eliminacji zakłóceń (QRM) i poprawy selektywności.
- VOX: Układ aktywacji głosem z regulacją czułości, opóźnienia oraz funkcją anti-VOX.
- Noise Blanker: Skutecznie redukuje zakłócenia impulsowe, takie jak szumy zapłonu, co jest szczególnie przydatne na wyższych pasmach HF.
- Procesor mowy: Zwiększa średnią moc wyjściową sygnału audio poprzez kompresję.
- Wskaźnik 25 kHz: Wbudowany kalibrator częstotliwości.
Obsługa i zabezpieczenia
Urządzenie posiada wbudowane układy zabezpieczające stopień końcowy, monitorujące VSWR oraz temperaturę. W przypadku przegrzania (dla modelu TS-130S), opcjonalny wentylator FA-4 włącza się automatycznie przy osiągnięciu 90 stopni Celsjusza. Wybór pasma i częstotliwości odbywa się za pomocą pokrętła VFO, a cyfrowy wyświetlacz zapewnia precyzyjny odczyt.

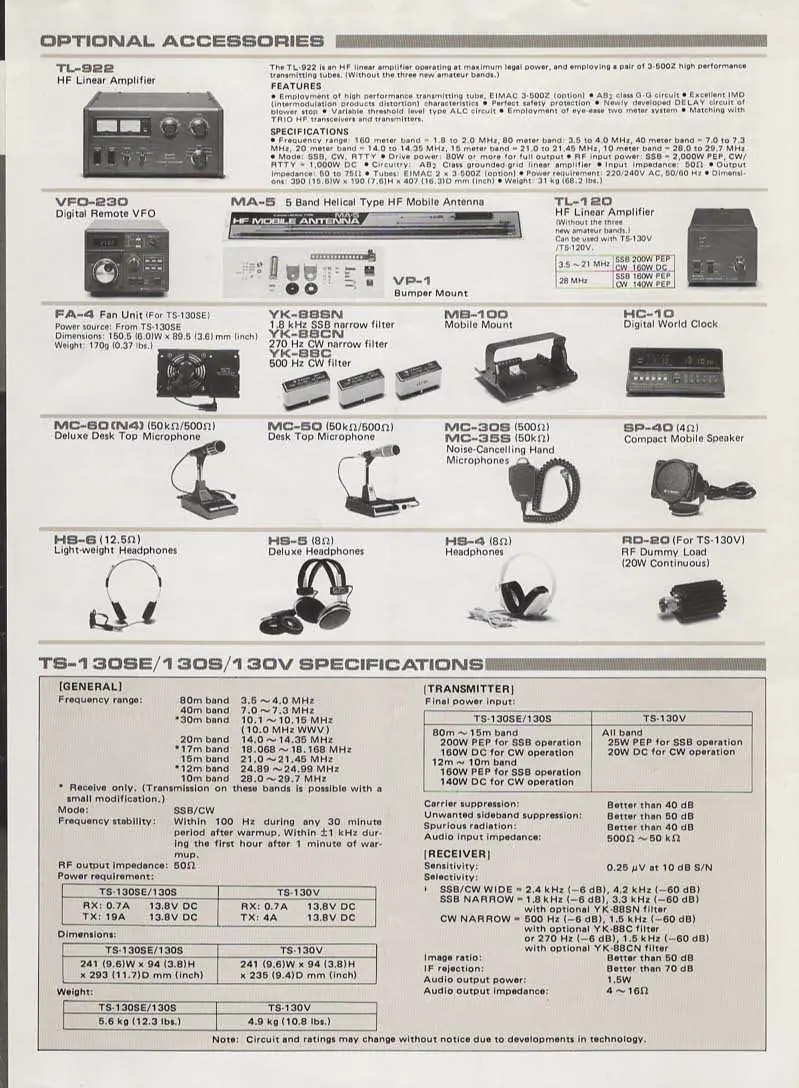

Akcesoria opcjonalne
Dostępne są liczne akcesoria rozszerzające funkcjonalność zestawu:

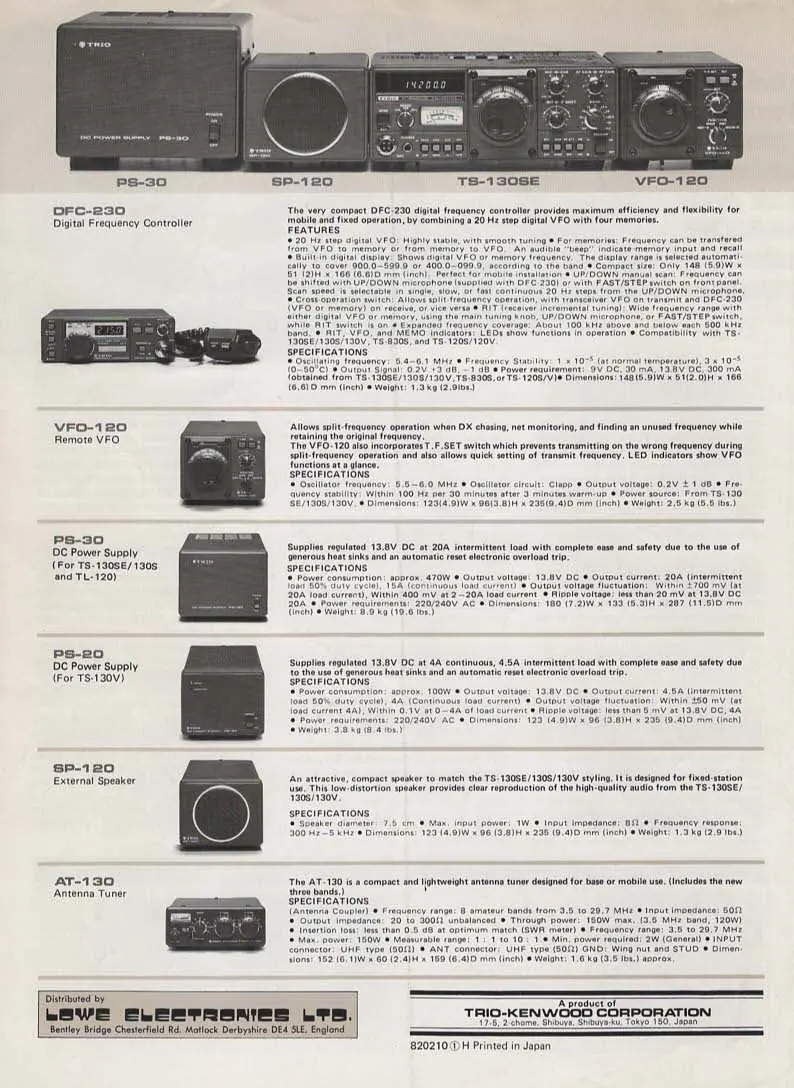

- DFC-230: Cyfrowy kontroler częstotliwości z czterema pamięciami.
- VFO-120: Zdalne VFO umożliwiające pracę typu split-frequency.
- Zasilacze: PS-30 (dla TS-130S/SE) oraz PS-20 (dla TS-130V).
- Głośnik zewnętrzny: SP-120 zaprojektowany do pracy stacjonarnej.
- Tuner antenowy: AT-130 przeznaczony do pracy mobilnej i stacjonarnej.
Praktyczna pomoc
Typowe problemy
Przegrzewanie się urządzenia podczas długich transmisji.
W modelu TS-130S wentylator chłodzący (FA-4) włącza się automatycznie przy 90 stopniach Celsjusza. Upewnij się, że wentylacja nie jest zablokowana.
Zakłócenia sygnału (QRM).
Użyj funkcji IF shift, aby przesunąć pasmo przenoszenia i odizolować pożądany sygnał od zakłóceń.
Przed użyciem
- Sprawdź napięcie zasilania (13.8V DC).
- Upewnij się, że antena jest poprawnie podłączona do gniazda antenowego.
- Sprawdź ustawienia pasma (Band) i VFO przed rozpoczęciem nadawania.
- Upewnij się, że mikrofon jest podłączony do odpowiedniego gniazda.
Parametry w praktyce
- Noise Blanker
- Układ redukujący zakłócenia impulsowe, np. od zapłonu silnika.
Ilustracje i schematy

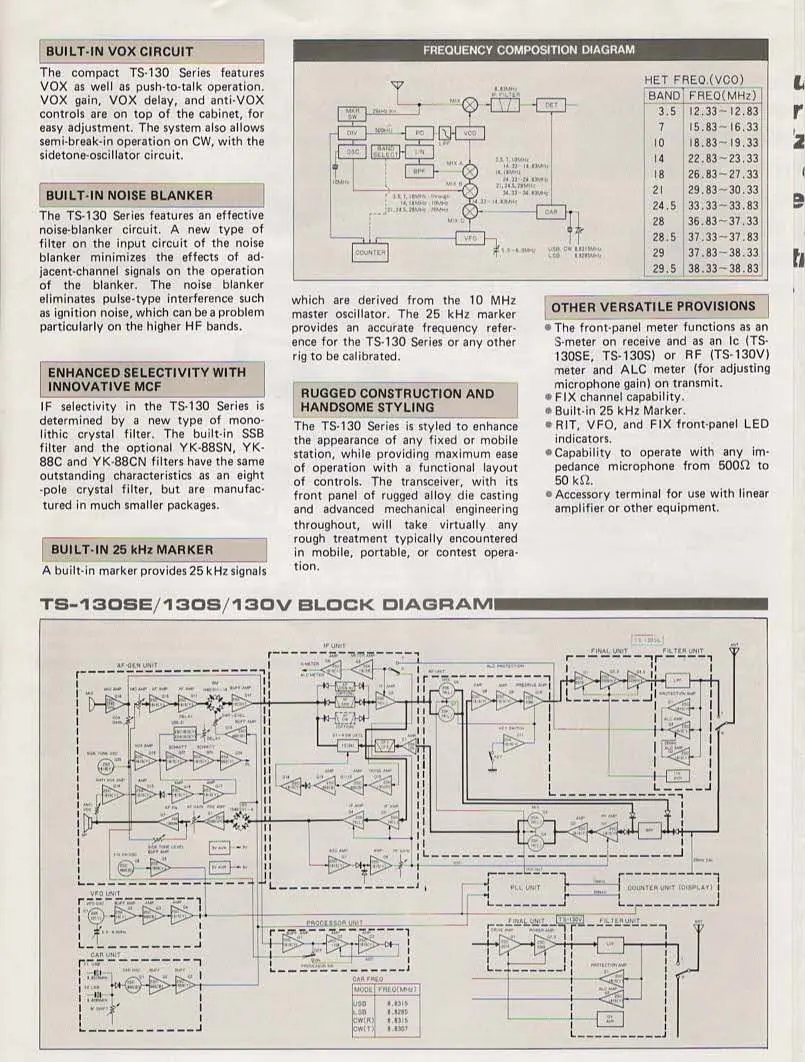

- Schemat blokowy (str. 4) przedstawia architekturę układu PLL, jednostki IF, jednostki procesora oraz jednostki końcowej (Final Unit).
- Diagram kompozycji częstotliwości (str. 4) pokazuje relacje między pasmami a częstotliwościami VCO.
Zgodność modelu
- Model TS-130V jest wersją o niskiej mocy (QRP).
- Wentylator FA-4 jest opcjonalny dla modelu TS-130SE.
- Zasilacz PS-30 jest przeznaczony dla TS-130S/SE, a PS-20 dla TS-130V.
