Instrukcja obsługi radia CB Cobra 148GTL-DX

Najważniejsze informacje

Cobra 148GTL-DX to zaawansowany radiotelefon CB obsługujący 120 kanałów w trybach SSB, CW, AM oraz FM. Urządzenie wykorzystuje układ Phase Lock Loop (PLL) dla stabilności częstotliwości. Kluczowym elementem eksploatacji jest poprawne dostrojenie anteny, co pozwala na uzyskanie optymalnego zasięgu i ochronę końcówki mocy nadajnika.

Opis urządzenia i sterowanie

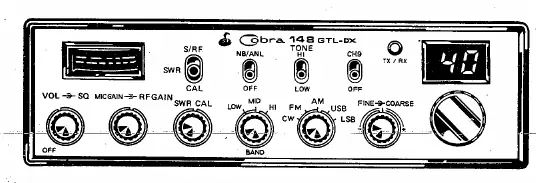

Panel przedni zawiera 13 elementów sterujących i 3 wskaźniki:

• Mike Gain: Regulacja wzmocnienia mikrofonu.
• Volume/Squelch: Regulacja głośności oraz blokady szumów (Squelch).
• RF Gain: Redukcja wzmocnienia odbiornika przy silnych sygnałach.
• SWR Cal: Służy do kalibracji miernika SWR w celu sprawdzenia dopasowania anteny.
• Mode Switch: Wybór trybu pracy (CW, FM, AM, USB, LSB).
• Voice Lock: Precyzyjne dostrajanie częstotliwości odbioru (szczególnie ważne w SSB).
• NB/ANL: Włącznik układów redukcji szumów (Noise Blanker / Automatic Noise Limiter).

Instalacja i strojenie anteny

Prawidłowa instalacja jest niezbędna dla poprawnej pracy radia:

• Zasilanie: Urządzenie wymaga napięcia 13.8V DC. Czerwony przewód podłącz do zasilania (zazwyczaj przez stacyjkę), czarny do masy pojazdu.
• Antena: Użyj anteny typu "quarter-wavelength whip". Antena musi być poprawnie uziemiona.
• Strojenie SWR: Ustaw radio na kanał 21. Przełącz miernik w tryb CAL, wciśnij przycisk PTT i ustaw wskazówkę na znak CAL. Następnie przełącz na SWR i odczytaj wynik. Idealny wynik to 1.0. Wynik powyżej 3.0 oznacza konieczność regulacji długości anteny.

Obsługa radia

Aby rozpocząć odbiór, włącz urządzenie, ustaw głośność i wybierz odpowiedni tryb pracy. W trybie SSB (Single Sideband) sygnał może brzmieć nienaturalnie (jak "kaczka"), co jest normalne – użyj pokrętła Voice Lock, aby dostroić częstotliwość do uzyskania zrozumiałego dźwięku. W trybie CW (Morse Code) urządzenie automatycznie przełącza się między nadawaniem a odbiorem po podłączeniu klucza telegraficznego.

Podłączenie mikrofonu

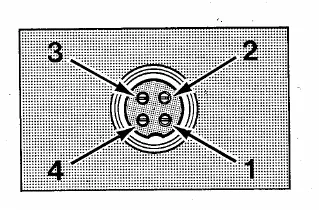

Radio wykorzystuje 4-pinowe złącze mikrofonowe. Schemat połączeń:

• Pin 1: Audio Shield (ekran)
• Pin 2: Audio Lead (sygnał audio)
• Pin 3: Transmit Control (nadawanie)
• Pin 4: Receive Control (odbiór)

Podczas montażu wtyku należy zachować ostrożność, aby nie spowodować zwarć między pinami podczas lutowania.

Dodatek: Kody 10

W komunikacji CB powszechnie stosuje się kody "10", np.:

• 10-4: Zrozumiałem / OK.
• 10-9: Powtórz wiadomość.
• 10-33: Sytuacja awaryjna (Emergency Traffic).
• 10-91: Mów bliżej mikrofonu.
