Instrukcja obsługi kosiarki spalinowej Cobra Fortis 14L

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy kosiarek spalinowych z serii Cobra Fortis (modele 14L, 17B, 20B, 25B). Urządzenie przeznaczone jest wyłącznie do pielęgnacji trawników przydomowych i sportowych. Zabrania się używania kosiarki do przycinania żywopłotów, krzewów, wyrównywania kretowisk czy jako napędu dla innych narzędzi. Przed każdym użyciem należy sprawdzić stan techniczny urządzenia, poziom oleju oraz usunąć z trawnika wszelkie przedmioty (kamienie, zabawki, druty), które mogą zostać wyrzucone przez maszynę.

Opis urządzenia

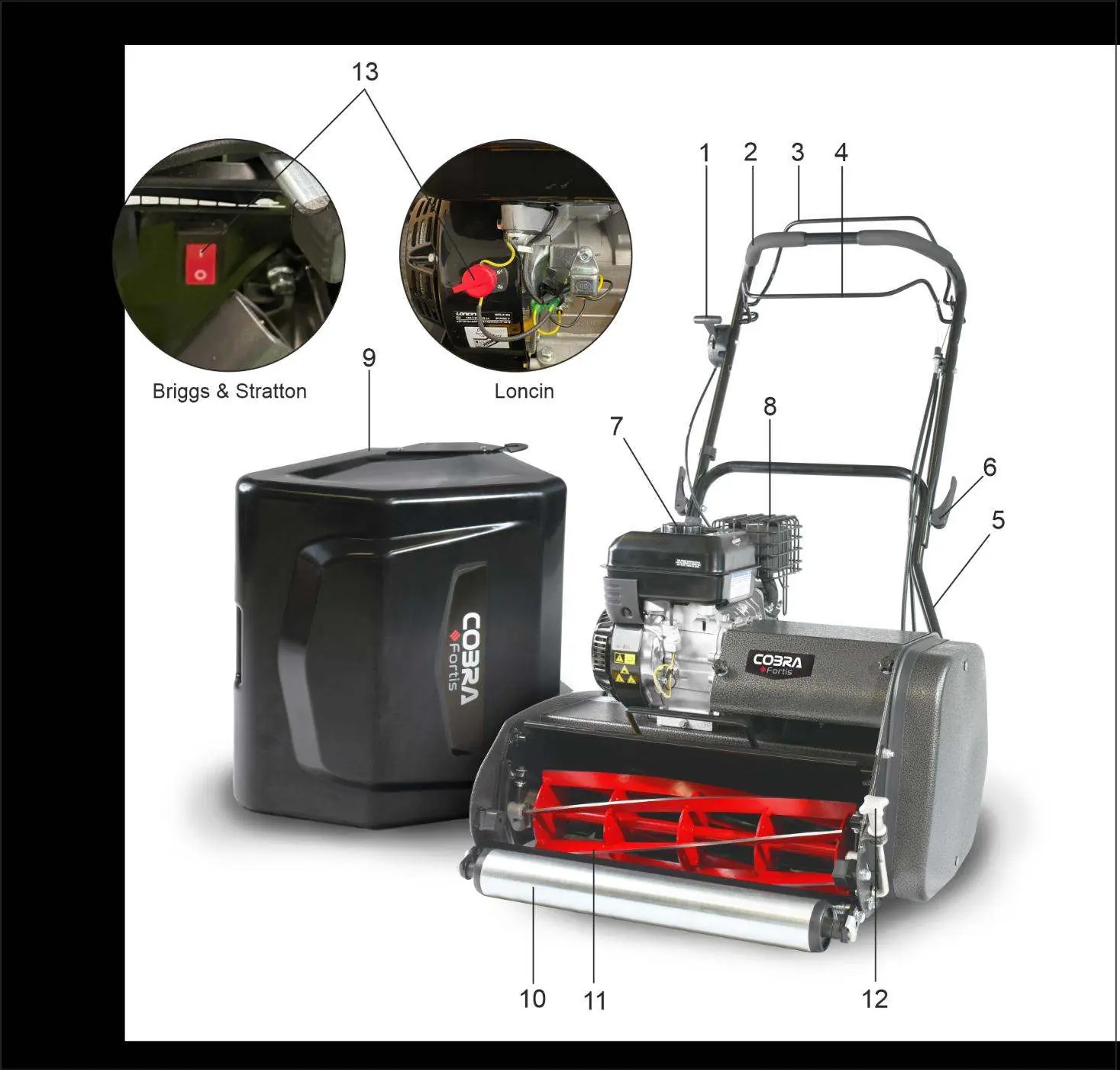

Główne elementy kosiarki obejmują: dźwignię przepustnicy, górny i dolny uchwyt, dźwignię sprzęgła napędu, dźwignię sprzęgła cylindra, korek wlewu paliwa, przedni wałek, cylinder tnący oraz regulator wysokości koszenia. Modele różnią się silnikami (Loncin dla 14L oraz Briggs & Stratton dla pozostałych) oraz szerokością roboczą.

Montaż

Montaż uchwytu polega na wyrównaniu górnego uchwytu z dolnym, zamontowaniu dźwigni szybkiego zwalniania z podkładkami po obu stronach i dokręceniu nakrętek kluczem 13mm.

Przygotowanie do pracy

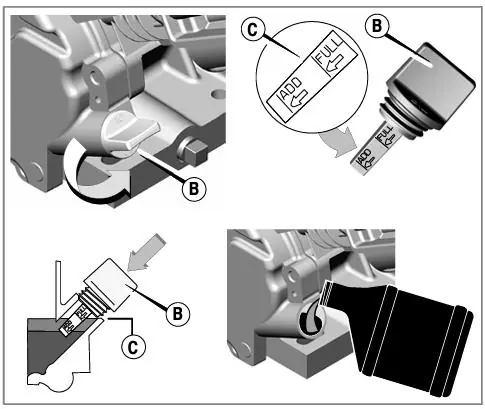

Kosiarka jest dostarczana bez oleju. Przed pierwszym uruchomieniem należy napełnić skrzynię korbową olejem SAE 30 do poziomu między oznaczeniami na bagnecie. Paliwo należy uzupełniać na zewnątrz, przy wyłączonym i zimnym silniku, używając benzyny bezołowiowej.

Uruchamianie silnika

Procedura różni się w zależności od silnika:

• Silnik Loncin (Fortis 14L): Ustaw przełącznik silnika w pozycji ON, przesuń przepustnicę na 1/3 drogi do pozycji FAST, otwórz zawór paliwa, ustaw ssanie (choke) w pozycji CLOSE (dla zimnego silnika), pociągnij za uchwyt rozrusznika. Po uruchomieniu stopniowo otwieraj ssanie.
• Silnik Briggs & Stratton (17B, 20B, 25B): Otwórz zawór paliwa, ustaw ssanie w pozycji CLOSE, przesuń przepustnicę na FAST, ustaw przełącznik silnika na ON i pociągnij rozrusznik.

Obsługa

Aby rozpocząć koszenie, powoli przyciągnij dźwignię sprzęgła cylindra do uchwytu. Aby ruszyć kosiarką, przyciągnij dźwignię sprzęgła napędu. W sytuacji awaryjnej zwolnij obie dźwignie – silnik będzie pracował, ale napęd i cylinder się zatrzymają.

Konserwacja i regulacje

• Wysokość koszenia: Regulowana pokrętłem; obrót zgodnie z ruchem wskazówek zegara podnosi wysokość.
• Szczelina między cylindrem a nożem dolnym: Cylinder powinien lekko dotykać noża dolnego. Regulację przeprowadza się po poluzowaniu śrub i nakrętek regulacyjnych, testując ustawienie za pomocą kartki papieru (powinna być czysto cięta).
• Naciąg pasków: Pasek napędu cylindra powinien mieć 5-6mm luzu, a pasek napędu kół 1-2mm.
• Smarowanie: Należy smarować wałek regulatora wysokości oraz wewnętrzny wałek przedniego wałka.

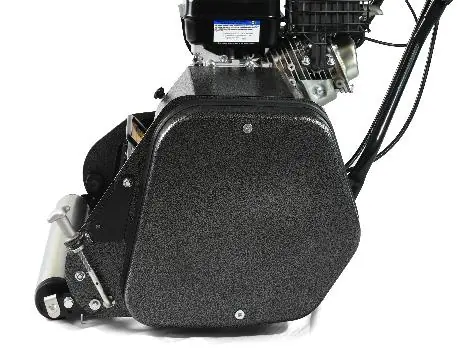

Wymiana kaset tnących

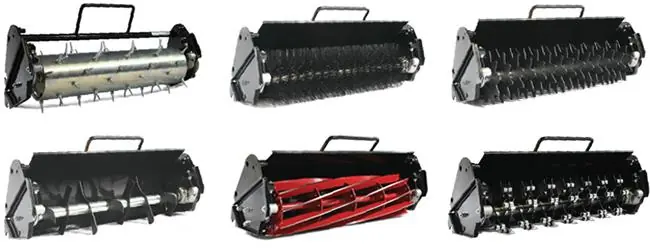

System Fortis pozwala na wymianę kaset (np. na wertykulator, aerator). Należy odkręcić osłonę boczną, poluzować śruby mocujące kasetę, zdjąć pasek z koła pasowego kasety i ostrożnie wysunąć kasetę. Montaż odbywa się w odwrotnej kolejności.

Rozwiązywanie problemów

W przypadku problemów z cięciem (szarpana trawa) należy sprawdzić szczelinę między cylindrem a nożem. Jeśli silnik nie odpala, sprawdzić poziom paliwa i świecę zapłonową. W przypadku nadmiernych wibracji skontaktować się z serwisem.
