Instrukcja obsługi jump startera Cobra 800A
Szybki przewodnik po obsłudze jump startera Cobra 800A. Dowiedz się, jak bezpiecznie uruchomić pojazd, ładować urządzenia mobilne oraz jak dbać o baterię urządzenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje
Przed pierwszym użyciem jump startera Cobra 800A należy go w pełni naładować. Zaleca się również ładowanie urządzenia co 12 miesięcy, aby utrzymać baterię w optymalnym stanie. Urządzenie służy do awaryjnego uruchamiania pojazdów z silnikami benzynowymi i diesla oraz jako power bank do ładowania urządzeń mobilnych.
Opis urządzenia
Urządzenie wyposażone jest w:
- Wskaźnik LED poziomu naładowania baterii.
- Przycisk zasilania/latarki.
- Złącze do kabli rozruchowych.
- Latarkę LED.
- Port USB-C (wejście/wyjście).
- Port USB-A (wyjście).
Uruchamianie pojazdu

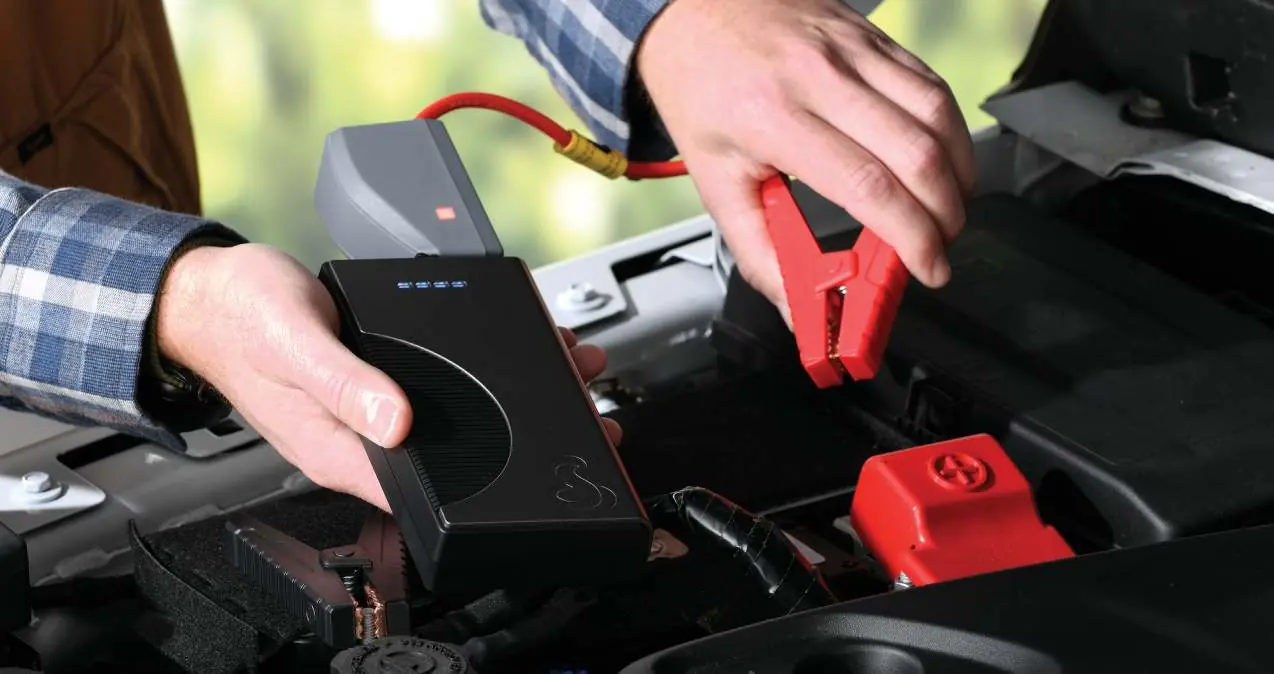

- Podłącz zaciski kabli rozruchowych do akumulatora pojazdu (najpierw czerwony do bieguna dodatniego, następnie czarny do ujemnego).
- Podłącz kable rozruchowe do jump startera.
- Poczekaj, aż na kablach rozruchowych zaświeci się zielona dioda LED.
- Uruchom silnik pojazdu.
- Po uruchomieniu odłącz kable od jump startera, a następnie od akumulatora.
Ładowanie urządzeń
Aby naładować urządzenie mobilne (np. telefon):
- Podłącz kabel urządzenia do portu USB-A lub USB-C w jump starterze.
- Naciśnij przycisk zasilania, aby wybudzić urządzenie z trybu czuwania.
- Ładowanie rozpocznie się automatycznie.
Ładowanie jump startera
Jump starter należy ładować wyłącznie przez port USB-C. Podczas ładowania wskaźnik LED będzie pokazywał aktualny poziom naładowania. Ostatnia świecąca dioda będzie migać, sygnalizując proces ładowania. Po pełnym naładowaniu wszystkie diody będą świecić światłem ciągłym, a następnie zgasną.
Latarka LED
Latarka posiada trzy tryby pracy:
- Włączanie/Wyłączanie: Naciśnij i przytrzymaj przycisk zasilania przez 2 sekundy.
- Stroboskop: Po włączeniu latarki naciśnij szybko przycisk zasilania w ciągu 2 sekund.
- SOS: Po włączeniu trybu stroboskopowego naciśnij szybko przycisk zasilania w ciągu 2 sekund.
Wskaźniki LED (kabel rozruchowy)
- Brak światła: Połączenie nie wykryte lub rozładowana bateria.
- Stałe czerwone: Odwrotna polaryzacja (zamień zaciski).
- Migające czerwone: Zabezpieczenie nadprądowe (odczekaj 30 sekund).
- Stałe żółte: Nawiązano kontakt, trwa ładowanie.
- Migające żółte: Nieprawidłowe połączenie lub przegrzanie.
- Migające naprzemiennie czerwone i zielone: Zabezpieczenie przed przegrzaniem (odczekaj kilka minut).
- Stałe zielone: Gotowy do rozruchu.
Bezpieczeństwo
- Nie zanurzaj urządzenia w wodzie.
- Nie otwieraj obudowy – brak części wymiennych dla użytkownika.
- Nie używaj w pobliżu łatwopalnych oparów (np. w pobliżu zbiorników z paliwem).
- Nie wystawiaj na temperatury powyżej +45°C lub poniżej -10°C.
Dane techniczne
- Bateria: Litowo-jonowa 27.8 Wh (2.5Ah, 11.1V).
- Prąd rozruchowy: 250A (szczytowy 800A).
- Wyjście USB-A: 5V/3A, 9V/1.67A.
- Wyjście USB-C: 5V/3A.
- Wymiary: 160mm x 83mm x 31.5mm.
- Waga: ok. 408g.
Praktyczna pomoc
Typowe problemy
Dioda na kablach świeci na czerwono (stałe światło)
Odwrotna polaryzacja. Zamień zaciski miejscami (czerwony do plusa, czarny do minusa).
Dioda na kablach miga na czerwono
Zabezpieczenie nadprądowe. Odczekaj 30 sekund i spróbuj ponownie.
Dioda na kablach miga naprzemiennie na czerwono i zielono
Zabezpieczenie przed przegrzaniem. Odłącz kable i odczekaj kilka minut.
Jump starter nie ładuje się
Upewnij się, że używasz portu USB-C do ładowania. Sprawdź, czy bateria nie została trwale uszkodzona przez długotrwałe pozostawienie w stanie rozładowania.
Przed użyciem
- Naładuj urządzenie do pełna przed pierwszym użyciem.
- Upewnij się, że obszar wokół akumulatora jest dobrze wentylowany.
- Usuń metalowe przedmioty (pierścionki, zegarki) przed pracą z akumulatorem.
- Sprawdź, czy zaciski są poprawnie podłączone (czerwony do plusa, czarny do minusa).
- Upewnij się, że silnik pojazdu jest wyłączony przed podłączeniem.
Parametry w praktyce
- 800A Peak Current
- Maksymalny prąd szczytowy dostępny do rozruchu silnika.
- 250A Starting Current
- Prąd rozruchowy dostępny do uruchomienia silnika.
Ilustracje i schematy
- Kable rozruchowe: Czerwony zacisk do bieguna dodatniego (+), czarny zacisk do bieguna ujemnego (-).

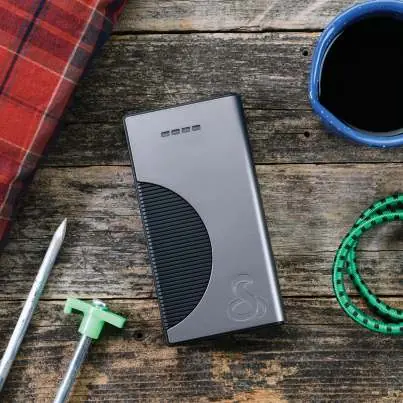

- Porty: USB-C służy zarówno do ładowania jump startera, jak i urządzeń zewnętrznych. USB-A służy tylko do ładowania urządzeń zewnętrznych.
Zgodność modelu
- Przeznaczony do samochodów osobowych i lekkich ciężarówek z silnikami benzynowymi i diesla.
- Nie używać w komercyjnych warsztatach naprawczych.
- Nie używać z akumulatorami, które są całkowicie rozładowane lub uszkodzone.
