Instrukcja obsługi bramki obrotowej Uniview 0235CBQK

Instrukcja instalacji, konfiguracji i obsługi bramki obrotowej Uniview 0235CBQK. Zawiera schematy montażu, wytyczne dotyczące okablowania oraz procedury bezpieczeństwa.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu

Bramka obrotowa Uniview 0235CBQK to zaawansowane urządzenie kontroli dostępu przeznaczone do zarządzania ruchem pieszym. System składa się z modułów (lewy, środkowy, prawy) wyposażonych w płyty sterujące, silniki oraz czujniki podczerwieni. Urządzenie wymaga profesjonalnej instalacji i konserwacji.

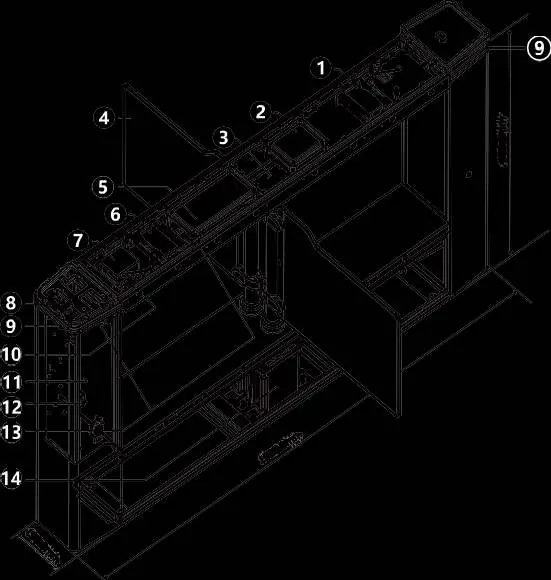

Wewnętrzna struktura słupka
Wewnętrzna struktura słupka

Bezpieczeństwo

Instalacja musi być przeprowadzona przez wykwalifikowany personel. Przed przystąpieniem do prac należy całkowicie odłączyć zasilanie. Urządzenie wymaga stabilnego zasilania (110V lub 220V AC, 50Hz) oraz odpowiedniego uziemienia. Należy unikać instalacji w miejscach narażonych na ekstremalne warunki środowiskowe, wilgoć lub korozję.

Instalacja i montaż

Proces instalacji obejmuje przygotowanie podłoża, wyznaczenie linii montażowych oraz osadzenie kanałów kablowych (PVC). Bramki należy przytwierdzić do podłoża za pomocą śrub rozporowych. Bariery (skrzydła) montuje się do słupków za pomocą dedykowanych zacisków, dbając o ich poprawne wypoziomowanie i orientację.

Schemat złączy płyty głównej urządzenia.
Schemat złączy płyty głównej urządzenia.
Schemat złączy pomocniczej płyty sterującej.
Schemat złączy pomocniczej płyty sterującej.

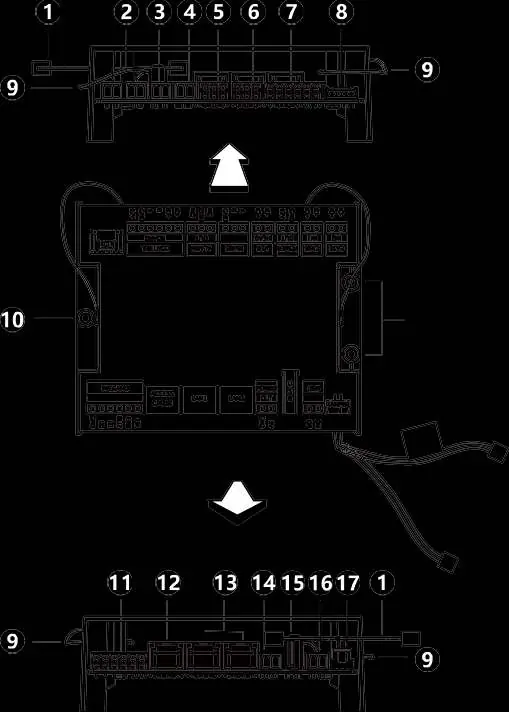

Widok połączeń kablowych płyty głównej.
Widok połączeń kablowych płyty głównej.

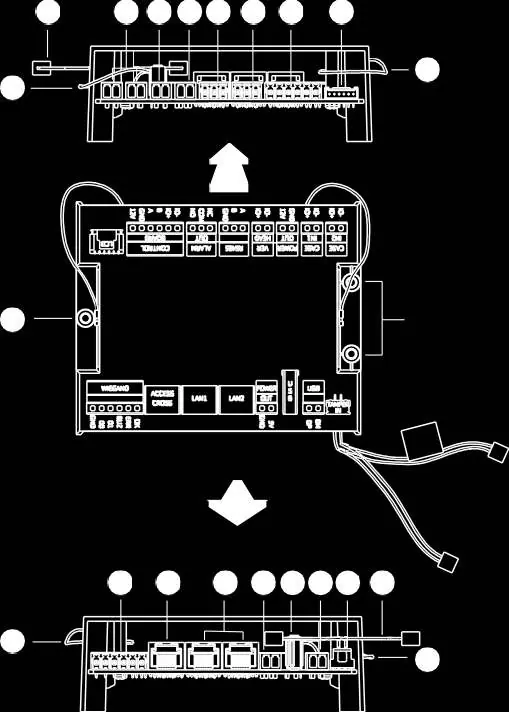

Szczegółowy schemat opisowy złączy płyty.
Szczegółowy schemat opisowy złączy płyty.
Wymiary i rozmieszczenie otworów montażowych
Wymiary i rozmieszczenie otworów montażowych
Widok konstrukcji ramy bramki.
Widok konstrukcji ramy bramki.
Instalacja dolnego elementu konstrukcyjnego.
Instalacja dolnego elementu konstrukcyjnego.
Montaż wsporników ramienia bramki.
Montaż wsporników ramienia bramki.
Montaż panelu szklanego do wsporników.
Montaż panelu szklanego do wsporników.

Okablowanie

System wymaga połączenia płyt sterujących (głównych i podrzędnych) za pomocą dostarczonych kabli sieciowych i zasilających. Należy zachować szczególną ostrożność przy łączeniu zasilania (L do L, N do N) i upewnić się, że wszystkie połączenia są odpowiednio zaizolowane.

Schemat połączeń płyt sterujących
Schemat połączeń płyt sterujących
Podłączenie terminala weryfikacyjnego
Podłączenie terminala weryfikacyjnego

Uruchomienie i konfiguracja

Po zakończeniu montażu i okablowania, włącz zasilanie i użyj wyłącznika automatycznego. Prawidłowe uruchomienie sygnalizowane jest jednokrotnym otwarciem i zamknięciem barier oraz sygnałem dźwiękowym. Dostęp do interfejsu webowego odbywa się pod adresem 192.168.1.13 (domyślne dane logowania: admin / 123456). Zaleca się natychmiastową zmianę hasła na silne.

Konserwacja i zdalne sterowanie

Urządzenie obsługuje zdalne sterowanie, które wymaga sparowania pilota z odbiornikiem. W przypadku konieczności przywrócenia ustawień fabrycznych, należy użyć przycisku Learn na odbiorniku. Regularnie sprawdzaj logi urządzenia, aby wykryć ewentualne nieautoryzowane próby dostępu.

Informacje o producencie

Zhejiang Uniview Technologies Co., Ltd.

Profil marki

Praktyczna pomoc

Typowe problemy

Bramka nie reaguje lub sygnalizuje błąd

Sprawdź stan wskaźnika dostępu. Czerwone migające światło oznacza wykrycie nieprawidłowości, np. nieautoryzowane wejście.

Pilot nie działa

Upewnij się, że pilot został poprawnie sparowany z odbiornikiem zgodnie z procedurą w sekcji 6.1.

Bariery nie otwierają się płynnie

Sprawdź, czy zaciski barier są poprawnie dokręcone i czy bariery są wypoziomowane względem słupka.

Przed użyciem

  • Upewnij się, że zasilanie jest odłączone przed instalacją.
  • Sprawdź, czy podłoże jest równe i odpowiednie dla śrub rozporowych M12.
  • Zweryfikuj, czy wszystkie kable (zasilające i sieciowe) są poprawnie poprowadzone w kanałach PVC.
  • Upewnij się, że używasz oryginalnego zasilacza i kabli dostarczonych w zestawie.
  • Sprawdź, czy wszystkie połączenia elektryczne są zaizolowane.

Parametry w praktyce

Napięcie wejściowe
110V lub 220V AC, 50Hz. Wymaga stabilnego źródła zasilania.
Szerokość pasa
Parametry montażowe w instrukcji bazują na szerokości 650 mm; należy dostosować do posiadanego modelu.
Wskaźnik dostępu
Zielony: normalna praca; Czerwony: błąd lub nieautoryzowane wejście.

Ilustracje i schematy

  • Schemat 2.1.1 przedstawia wewnętrzną strukturę słupka po zdjęciu pokrywy.
  • Sekcja 3.4 pokazuje sposób łączenia płyt sterujących między słupkami (lewy, środkowy, prawy).
  • Sekcja 4 pokazuje sposób podłączenia zasilania do wyłącznika automatycznego.

Zgodność modelu

  • Bariery (skrzydła) są sprzedawane oddzielnie.
  • Śruby rozporowe M12*100 są przeznaczone wyłącznie do podłóg betonowych.
  • System obsługuje do 32 odbiorników na jeden pilot.
