Instrukcja obsługi uniwersalnego adaptera podróżnego Vention FJC 20W
Szybki przewodnik po uniwersalnym adapterze podróżnym Vention FJC 20W. Dowiedz się, jak bezpiecznie używać wtyczek, wymieniać bezpiecznik oraz sprawdź parametry techniczne i kompatybilność urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Vention FJC 20W to uniwersalny adapter podróżny z wymiennym bezpiecznikiem 8A, obsługujący wtyczki USA, AUS, UK oraz EU. Urządzenie nie konwertuje napięcia, więc upewnij się, że Twoje urządzenia są zgodne z lokalną siecią elektryczną. str. 3, 4, 5
Najważniejsze czynności
- Wysuwanie wtyczki str. 5
- Wymiana bezpiecznika str. 4
Pierwsze uruchomienie
- Wybierz odpowiednią wtyczkę, wysuwając ją suwakiem zgodnie z oznaczeniem B na obudowie. str. 5
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Przeciążenie / Brak zasilania
Wymień bezpiecznik na nowy typu 8A.
str. 4Konserwacja i reset
- Wymiana bezpiecznika: zdejmij pokrywę, wyjmij stary bezpiecznik, włóż nowy 8A. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Input | 100-240V ~ 50/60Hz, max. 600mA | Napięcie wejściowe | str. 3 |
| Max Output | 20W | Maksymalna moc wyjściowa | str. 3 |
| Rated current | Max. 8A | Maksymalny prąd znamionowy | str. 3 |
Gdzie szukać w PDF
- Specyfikacja str. 3
- Obsługa wtyczek str. 5
- Wymiana bezpiecznika str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Adapter podróżny Vention FJC 20W to uniwersalne urządzenie umożliwiające podłączenie elektroniki w różnych standardach gniazdek na świecie. Urządzenie posiada wbudowane porty USB-C oraz USB-A do ładowania urządzeń mobilnych oraz wymienny bezpiecznik chroniący przed przeciążeniem.
Opis urządzenia
Urządzenie składa się z korpusu z wysuwanymi wtyczkami (USA, AUS, UK, EU) oraz uniwersalnego gniazda na górze. Z boku znajdują się suwaki do wysuwania wtyczek oraz porty ładowania USB.
Obsługa wtyczek
Aby użyć odpowiedniej wtyczki, należy:
- USA (Ameryka, Kanada, Japonia, Tajwan): Wysuń wtyczkę USA/AUS suwakiem zgodnie z oznaczeniem B. Upewnij się, że bolce są ustawione równolegle (||).
- AUS (Chiny, Australia, Nowa Zelandia): Wysuń wtyczkę USA/AUS suwakiem zgodnie z oznaczeniem B, a następnie obróć bolce tak, aby utworzyły kształt litery V (\/).
- UK (Wielka Brytania, Hongkong, Malezja, Singapur): Wysuń wtyczkę UK suwakiem zgodnie z oznaczeniem B.
- EU (Unia Europejska): Wysuń wtyczkę EU suwakiem zgodnie z oznaczeniem B.
Aby schować wtyczkę, naciśnij kwadratowy przycisk i wsuń ją z powrotem do obudowy.
Wymiana bezpiecznika
W przypadku przeciążenia bezpiecznik automatycznie odcina zasilanie. Aby go wymienić:
- Zdejmij małą pokrywę znajdującą się na obudowie.
- Wyjmij stary bezpiecznik.
- Włóż nowy bezpiecznik typu 8A.
Ostrzeżenia i bezpieczeństwo
- Adapter nie konwertuje napięcia. Upewnij się, że podłączane urządzenie jest zgodne z napięciem w lokalnej sieci.
- Całkowita maksymalna moc wyjściowa ładowarki wynosi 20W.
- Nie używaj adaptera, jeśli obudowa jest uszkodzona.
- Chronić przed wilgocią, cieczami i dziećmi.
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Brak uziemienia.
Dane techniczne
Adapter jest odpowiedni dla większości urządzeń elektronicznych o mocy do 1840W przy 230V oraz 880W przy 110V.
- Wejście: 100-240V ~ 50/60Hz, max. 600mA
- Wyjście USB-C: 5V/3A, 9V/2.22A, 12V/1.67A
- Wyjście USB-A1/A2: 5V/3A, 9V/2.22A, 12V/1.67A
- Wyjście łączne (3 porty): Max. 5V/3A
- Prąd znamionowy: Max. 8A
Informacje o producencie
Vention
Praktyczna pomoc
Typowe problemy
Adapter nie działa po podłączeniu urządzenia
Sprawdź, czy bezpiecznik nie jest przepalony. Jeśli tak, wymień go na nowy typu 8A.
Urządzenia ładują się bardzo wolno
Upewnij się, że łączna moc ładowanych urządzeń nie przekracza 20W. Jeśli przekracza, odłącz jedno z urządzeń.
Przed użyciem
- Sprawdź, czy napięcie w sieci lokalnej jest zgodne z napięciem Twojego urządzenia (adapter nie konwertuje napięcia).
- Upewnij się, że moc podłączanego urządzenia nie przekracza 1840W (przy 230V) lub 880W (przy 110V).
- Wybierz odpowiedni typ wtyczki dla regionu, w którym przebywasz.
- Sprawdź, czy obudowa adaptera nie jest uszkodzona.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc wyjściowa (20W)
- Maksymalna łączna moc ładowania przez porty USB.
- Bezpiecznik 8A
- Zabezpieczenie przed przeciążeniem; w razie awarii należy wymienić na bezpiecznik o tym samym parametrze.

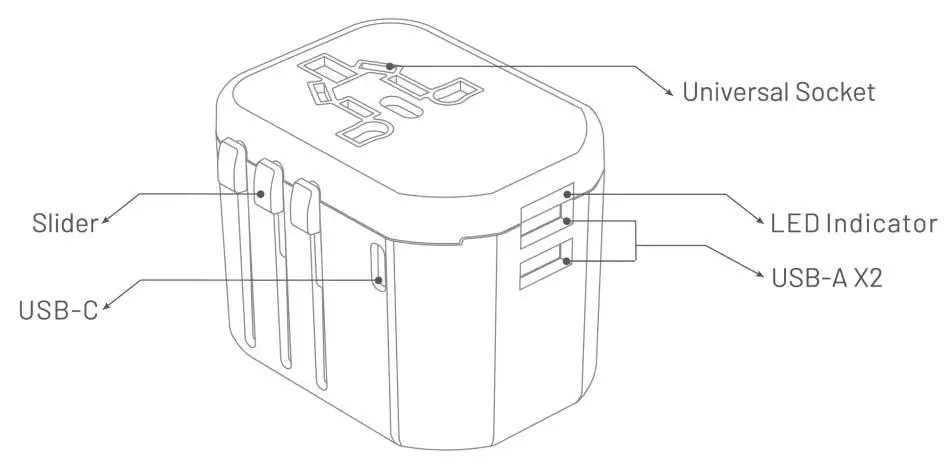

Ilustracje i schematy
- Slider: Suwak służący do wysuwania odpowiedniej wtyczki.
- Universal socket: Gniazdo do podłączenia wtyczki urządzenia.
- LED indicator: Wskaźnik zasilania.
- USB-C / USB-A: Porty do ładowania urządzeń mobilnych.
Zgodność modelu
- Kompatybilny z większością urządzeń elektronicznych (aparaty, smartfony, laptopy, konsole).
- Adapter nie posiada uziemienia.
- Przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
