Instrukcja obsługi adaptera USB na 2 porty RS-232 Sealevel SeaLINK+2/232.PC
Szybki przewodnik po instalacji i konfiguracji adaptera Sealevel SeaLINK+2/232.PC. Dowiedz się, jak zainstalować sterowniki, podłączyć urządzenie do złączy USB na płycie głównej i rozwiązywać problemy z komunikacją szeregową.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Sealevel SeaLINK+2/232.PC to adapter USB na dwa porty szeregowe RS-232, montowany wewnątrz obudowy komputera. Wymaga instalacji sterowników przed podłączeniem fizycznym do złączy USB na płycie głównej. str. 3, 6, 7
Najważniejsze czynności
- Zainstaluj sterowniki przed podłączeniem urządzenia. str. 6
- Podłącz adapter do złączy USB na płycie głównej. str. 7
Pierwsze uruchomienie
- Zainstaluj oprogramowanie, podłącz urządzenie do złączy USB, sprawdź Menedżer urządzeń, przetestuj za pomocą WinSSD. str. 6, 7, 11
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Adapter nie działa
Sprawdź ustawienia BIOS, upewnij się, że sterowniki są zainstalowane i wykonaj test loopback w WinSSD.
str. 11Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prędkość transmisji | do 460.8K baud | Maksymalna prędkość obsługiwana przez transceivery RS-232. | str. 8 |
| Zasilanie | +5 VDC | Napięcie zasilania z portu USB. | str. 10 |
Gdzie szukać w PDF
- Instalacja oprogramowania str. 6
- Instalacja fizyczna str. 7
- Opis techniczny i piny str. 8
- Rozwiązywanie problemów str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

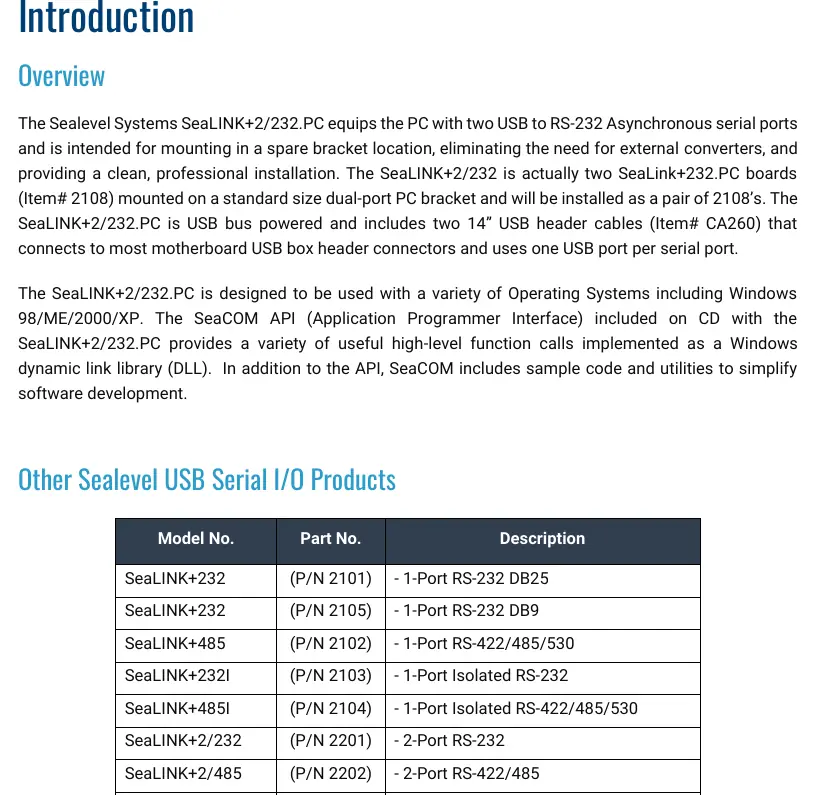

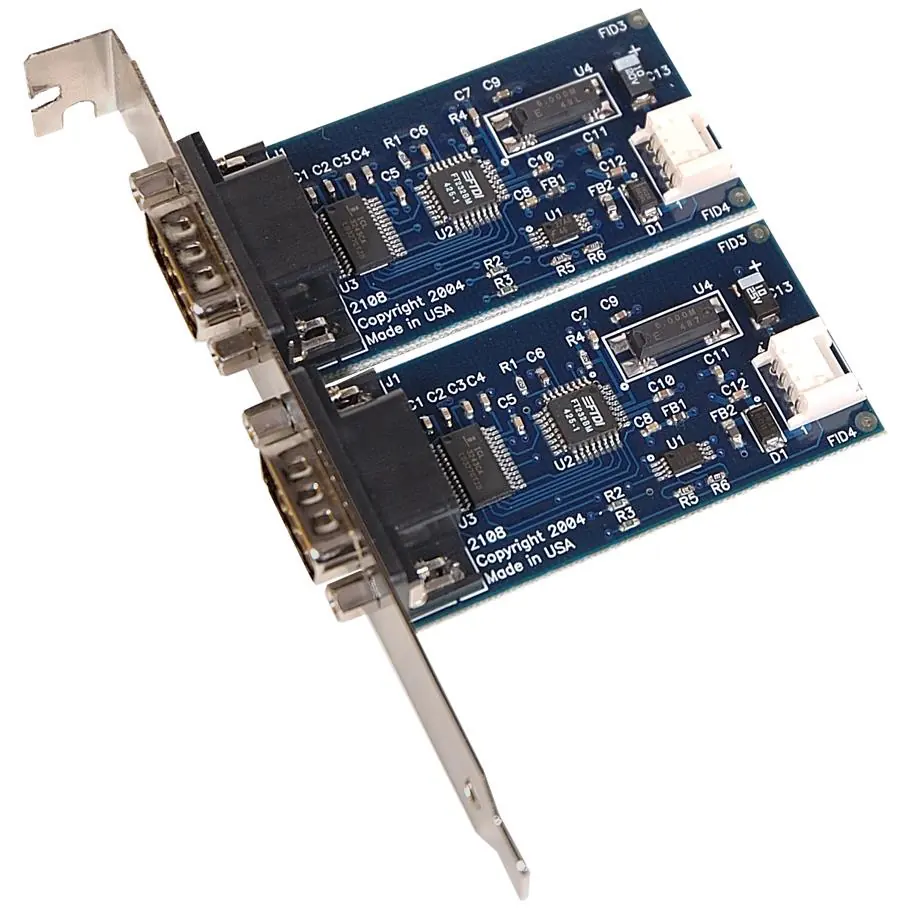

Sealevel SeaLINK+2/232.PC to adapter USB na dwa porty szeregowe RS-232, przeznaczony do montażu wewnątrz obudowy komputera w miejscu wspornika (bracket). Urządzenie jest zasilane z magistrali USB i wymaga instalacji sterowników przed podłączeniem fizycznym. Zestaw zawiera adapter, dwie płytki 2108, wspornik PC oraz dwa kable USB typu box header.
Instalacja oprogramowania
Przed podłączeniem urządzenia do portu USB należy zainstalować odpowiednie sterowniki:
- Pobierz i uruchom instalator sterowników Sealevel.
- Wybierz numer części (2208) dla swojego urządzenia.
- Postępuj zgodnie z instrukcjami na ekranie. Jeśli pojawi się komunikat o braku podpisu cyfrowego, wybierz opcję kontynuacji instalacji.
- Po zakończeniu instalacji oprogramowania można przystąpić do montażu fizycznego.
Uwaga: System Windows NT nie obsługuje tego urządzenia, ponieważ nie posiada wsparcia dla USB.
Instalacja fizyczna
Adapter montuje się w wolnym miejscu na wspornik w obudowie komputera:
- Upewnij się, że oprogramowanie zostało w pełni zainstalowane.
- Podłącz kable USB do dostępnych złączy typu box header na płycie głównej.
- Po uruchomieniu systemu, urządzenie powinno zostać wykryte jako nowy port COM w Menedżerze urządzeń.
- Do weryfikacji działania portów użyj narzędzia diagnostycznego WinSSD dostarczonego przez Sealevel.
Dane techniczne i piny
Każdy port wykorzystuje układ USB UART z programowalną prędkością transmisji (baud rate) i buforami TX/RX. Złącze DB9 męskie posiada następujące przypisanie pinów:
- Pin 1: DCD (Input)
- Pin 2: RD (Input)
- Pin 3: TD (Output)
- Pin 4: DTR (Output)
- Pin 5: GND
- Pin 6: DSR (Input)
- Pin 7: RTS (Output)
- Pin 8: CTS (Input)
- Pin 9: RI (Input)
Rozwiązywanie problemów
Jeśli adapter nie działa poprawnie:
- Sprawdź, czy obsługa USB jest włączona w BIOSie komputera.
- Upewnij się, że sterowniki są poprawnie zainstalowane w systemie.
- Użyj narzędzia WinSSD i wtyczki typu loopback (łączącej TD z RD), aby przetestować komunikację. Jeśli test przejdzie pomyślnie (echo danych), adapter jest sprawny.
- W przypadku dalszych problemów skontaktuj się z pomocą techniczną Sealevel pod numerem 864-843-4343 lub adresem e-mail [email protected].
Praktyczna pomoc
Typowe problemy
Adapter nie jest wykrywany przez system
Upewnij się, że sterowniki zostały zainstalowane przed podłączeniem urządzenia do portu USB.
Błędy w komunikacji szeregowej
Użyj narzędzia WinSSD i wtyczki loopback, aby sprawdzić, czy porty przesyłają i odbierają dane poprawnie.
Brak wsparcia dla urządzenia
Sprawdź, czy używasz systemu Windows 98/ME/2000/XP/Vista. System Windows NT nie obsługuje tego adaptera.
Przed użyciem
- Sprawdź, czy w obudowie komputera jest wolne miejsce na wspornik.
- Upewnij się, że płyta główna posiada wolne złącza USB typu box header.
- Zainstaluj oprogramowanie sterownika przed podłączeniem urządzenia.
- Przygotuj wtyczkę loopback do ewentualnej diagnostyki.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat pinów DB9 pokazuje przypisanie sygnałów (TD, RD, RTS, CTS itp.) dla złącza męskiego.
- Schemat komunikacji asynchronicznej ilustruje ramki danych, bity startu/stopu i parzystości.
Zgodność modelu
- Wymaga systemu Windows 98/ME/2000/XP/Vista.
- Windows NT nie obsługuje tego urządzenia.
