Instrukcja obsługi adaptera szeregowego USB Sealevel SeaPORT+2 2203
Pobierz instrukcję obsługi adaptera Sealevel SeaPORT+2 2203. Dowiedz się, jak zainstalować sterowniki, skonfigurować porty RS-232/422/485 za pomocą przełączników DIP i rozwiązywać problemy z połączeniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- SeaPORT+2 2203 to adapter USB na 2 porty szeregowe (RS-232/422/485). Wymaga instalacji sterowników SeaCOM przed podłączeniem sprzętu do portu USB. str. 3, 5
Najważniejsze czynności
- Instalacja sterowników str. 5
- Konfiguracja portów str. 7, 8, 9
Pierwsze uruchomienie
- Zainstaluj oprogramowanie, podłącz urządzenie do portu USB, sprawdź Menedżer Urządzeń. str. 5, 6
Problemy i rozwiązania
Adapter nie jest wykrywany
Sprawdź BIOS i Menedżer Urządzeń.
str. 14
Test pętli nie działa
Upewnij się, że nie używasz trybu 2-przewodowego RS-485 bez echa.
str. 14Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura pracy | 0°C do 50°C | Zakres temperatur otoczenia podczas pracy. | str. 13 |
| MTBF | Ponad 150 000 godzin | Średni czas bezawaryjnej pracy. | str. 13 |
Gdzie szukać w PDF
- Instalacja str. 5, 6
- Konfiguracja str. 7, 8, 9, 10
- Rozwiązywanie problemów str. 14
Spis treści

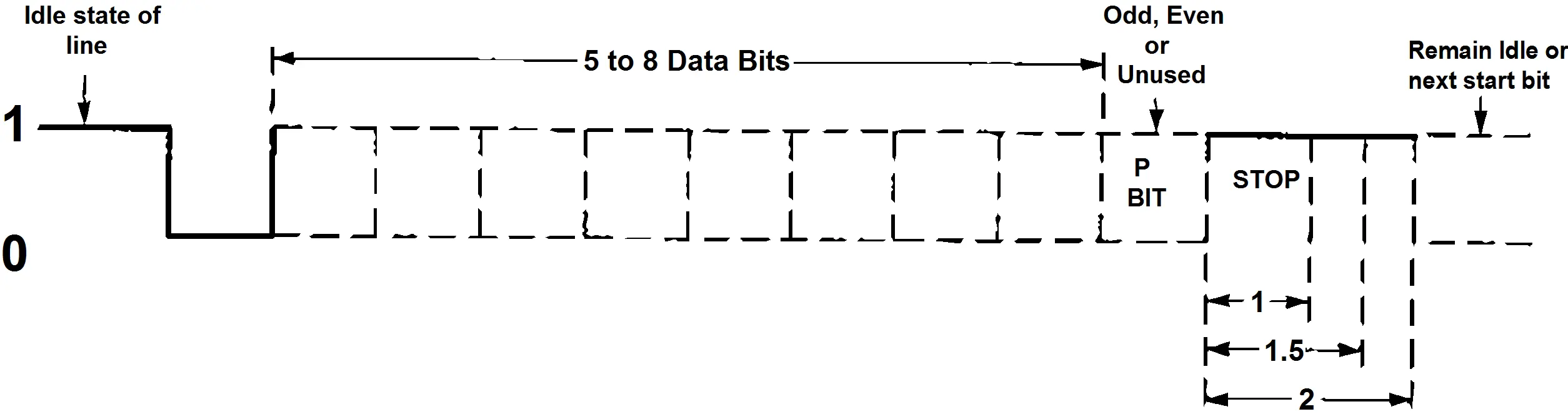

Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

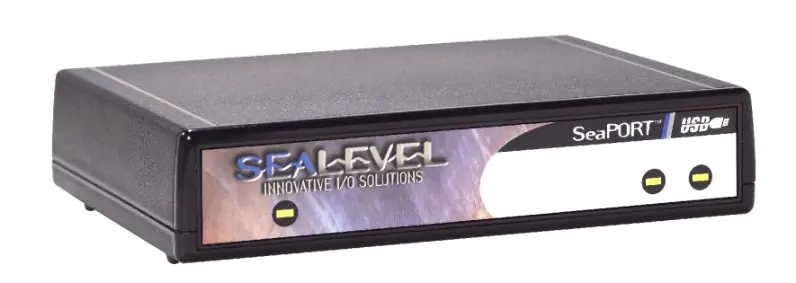

SeaPORT+2 2203 to adapter USB na 2 porty szeregowe (RS-232/422/485). Kluczowa zasada: Nie podłączaj urządzenia do portu USB przed zainstalowaniem oprogramowania sterownika SeaCOM. Urządzenie wymaga systemu operacyjnego obsługującego USB.
Instalacja i pierwsze uruchomienie
Proces instalacji przebiega w następujących krokach:
- Pobierz i zainstaluj oprogramowanie sterownika SeaCOM z bazy sterowników Sealevel.
- Wybierz numer części (2203) z listy.
- Postępuj zgodnie z instrukcjami instalatora. Jeśli pojawi się komunikat o braku podpisu Authenticode, wybierz "Tak", aby kontynuować.
- Po zakończeniu instalacji oprogramowania podłącz adapter do portu USB komputera lub huba.

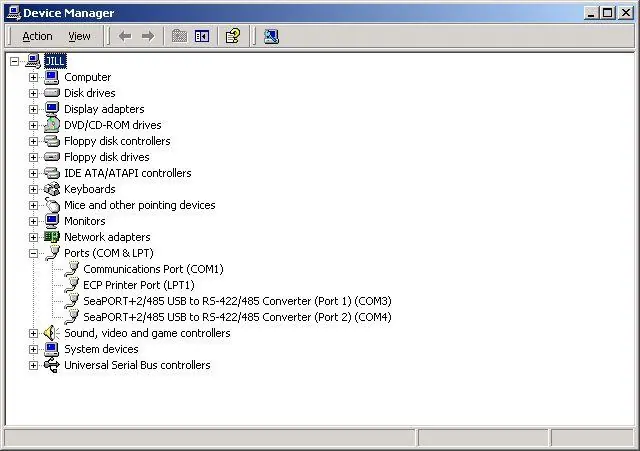

- System automatycznie wykryje urządzenie. W Menedżerze Urządzeń powinny pojawić się nowe porty COM.
Uwaga: Windows NT nie obsługuje tego urządzenia.
Konfiguracja sprzętowa
Urządzenie posiada przełączniki DIP (SW3, SW4) wewnątrz obudowy, które pozwalają na indywidualną konfigurację każdego portu:
- Dostęp do przełączników: Odkręć cztery śruby na spodzie obudowy.
- SW4: Służy do konfiguracji trybów L (485/422), T (terminacja 120 ohm), PU (pull-up 1K ohm) oraz PD (pull-down 1K ohm).
- SW3: Służy do wyboru trybu 422/485 oraz ustawień echa (NE).
Szczegółowe ustawienia przełączników znajdują się w sekcji "Switch Descriptions" oraz "Switch Examples" w instrukcji.
Dane techniczne i złącza
Adapter obsługuje standardy RS-232, RS-422 oraz RS-485. Urządzenie jest zasilane przez port USB i wymaga zasilania 500 mA na port. Zakres temperatur pracy wynosi od 0°C do 50°C.
Rozwiązywanie problemów
Jeśli adapter nie działa poprawnie:
- Sprawdź, czy wsparcie USB jest włączone w BIOSie.
- Upewnij się, że sterowniki są poprawnie zainstalowane.
- Użyj narzędzia WinSSD i wtyczki loopback do przetestowania komunikacji.
- Jeśli używasz trybu 2-przewodowego RS-485 bez echa, test pętli (loopback) nie zadziała, ponieważ odbiornik jest wyłączony. W takim przypadku przetestuj adapter w trybie RS-422.
Praktyczna pomoc
Typowe problemy
Adapter nie jest wykrywany lub nie działa
Sprawdź, czy wsparcie USB jest włączone w BIOSie oraz czy sterowniki SeaCOM zostały poprawnie zainstalowane.
Test pętli (loopback) nie przechodzi
Upewnij się, że adapter nie jest w trybie 2-przewodowym RS-485 bez echa (odbiornik wyłączony). Przetestuj w trybie RS-422.
Przed użyciem
- Zainstaluj oprogramowanie SeaCOM przed podłączeniem urządzenia do portu USB.
- Upewnij się, że system operacyjny obsługuje USB (Windows NT nie jest wspierany).
- Przygotuj śrubokręt, jeśli planujesz zmianę konfiguracji przełączników DIP wewnątrz obudowy.
- Sprawdź, czy hub USB (jeśli używany) dostarcza 500 mA na port.
Ilustracje i schematy
- SW4: Przełączniki DIP do konfiguracji trybów pracy portów (L, T, PU, PD).
- SW3: Przełączniki DIP do wyboru trybu 422/485 i echa.
Zgodność modelu
- Windows NT nie obsługuje tego urządzenia.
- Wymaga zasilania 500 mA na port USB.
