Instrukcja obsługi karty szeregowej Sealevel Ultra-SIO 3089 i 3189

Kompletny przewodnik po instalacji i konfiguracji karty szeregowej Sealevel Ultra-SIO (modele 3089 i 3189). Dowiedz się, jak ustawić zworki, adresy I/O, przerwania (IRQ) oraz jak zainstalować sterowniki w systemach Windows i Linux.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Karta Sealevel Ultra-SIO (3089/3189) to adapter szeregowy RS-422/485. Model 3189 posiada izolację 500V DC, a 3089 jest wersją nieizolowaną. Konfiguracja odbywa się za pomocą zworek i przełączników DIP na karcie. str. 3, 6

Najważniejsze czynności

  • Instalacja sterowników str. 11, 12
  • Konfiguracja adresu I/O str. 6

Pierwsze uruchomienie

  • Zainstaluj oprogramowanie przed włożeniem karty do komputera. str. 11

Problemy i rozwiązania

Karta nie działa poprawnie

Sprawdź konflikty adresów I/O, unikalność IRQ, poprawność instalacji sterowników i użyj narzędzia WinSSD do diagnostyki.

str. 15

Dane techniczne

Parametr Wartość Znaczenie Strony
UART 16550 Standardowy układ UART z buforem FIFO. str. 13
Zasilanie +5V DC, 600mA Wymagane zasilanie karty. str. 14

Gdzie szukać w PDF

  • Konfiguracja sprzętowa str. 6, 7, 8, 9
  • Instalacja str. 11, 12
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Karta szeregowa Sealevel Ultra-SIO Strona 1 Tabela wyboru adresu (Figure 1) Strona 6 Wybór przerwań IRQ (Figure 2) Strona 7 Przykłady trybów interfejsu (Figure 6 i 7) Strona 9 Terminacja linii (Figure 10) Strona 10 Przypisanie pinów złącza DB9 Strona 13

Najważniejsze informacje

Karta Sealevel Ultra-SIO zapewnia dwa dodatkowe porty szeregowe RS-422/485 dla komputerów PC. Model 3189 oferuje izolację 500V DC, natomiast model 3089 jest wersją nieizolowaną. Karta wykorzystuje układ UART 16550 i obsługuje programowalne szybkości transmisji oraz formaty danych.

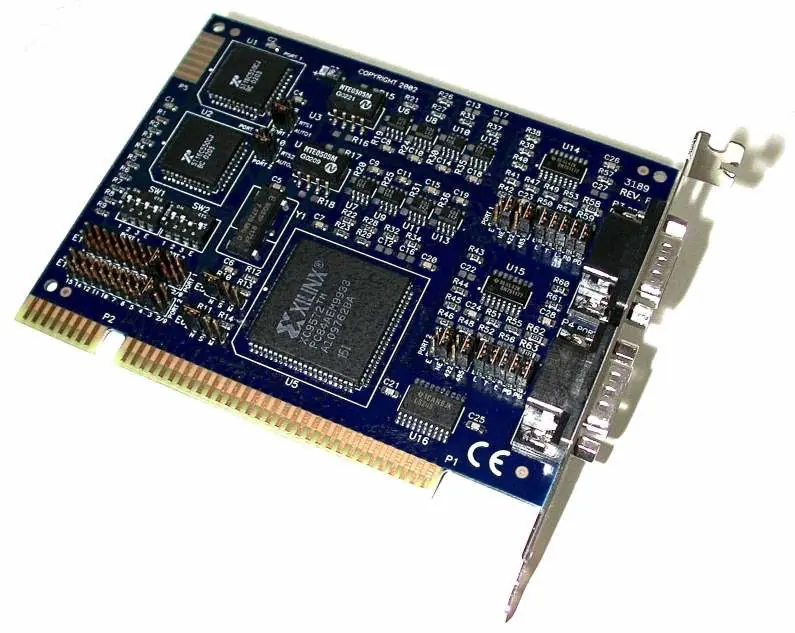

Karta szeregowa Sealevel Ultra-SIO
Karta szeregowa Sealevel Ultra-SIO

Konfiguracja sprzętowa

Przed instalacją karty w komputerze należy odpowiednio skonfigurować zworki i przełączniki DIP:

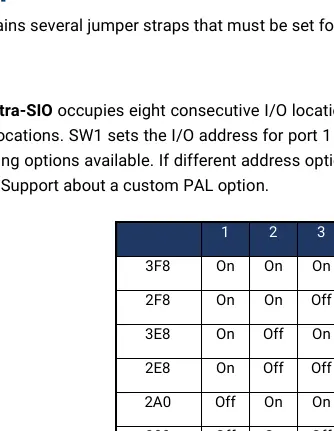

Tabela wyboru adresu (Figure 1)
Tabela wyboru adresu (Figure 1)
Wybór przerwań IRQ (Figure 2)
Wybór przerwań IRQ (Figure 2)
Przykłady trybów interfejsu (Figure 6 i 7)
Przykłady trybów interfejsu (Figure 6 i 7)
Terminacja linii (Figure 10)
Terminacja linii (Figure 10)
  • Wybór adresu (Address Selection): Użyj przełączników DIP (SW1 dla portu 1, SW2 dla portu 2), aby ustawić adres bazowy I/O. Każdy port zajmuje osiem kolejnych lokalizacji I/O.
  • Wybór przerwań (IRQ Selection): Użyj nagłówków E11 i E12 do wyboru przerwania. Upewnij się, że wybrane IRQ nie koliduje z innymi urządzeniami w systemie.
  • Tryby pracy RS-485: Użyj nagłówków E8 i E10 do wyboru trybu 'RTS' lub 'Auto'. Nagłówki E3 i E9 służą do konfiguracji funkcji 'Echo'/'No Echo' oraz wyboru trybu RS-422/485.
  • Terminacja linii: Nagłówki E1 i E4 pozwalają na konfigurację rezystorów terminujących (120 ohm) oraz rezystorów podciągających/ściągających (1K ohm) dla magistrali RS-485.

Instalacja sterowników

Windows: Nie instaluj karty w komputerze przed zainstalowaniem oprogramowania. Pobierz sterowniki ze strony Sealevel, wybierz numer części (3189) i kliknij 'Install Drivers'. Po instalacji sprawdź obecność folderu 'SeaCOM' w menu Start.

Linux: Wymagane są uprawnienia 'root'. Pobierz sterowniki ze strony Sealevel, rozpakuj plik tar.gz i postępuj zgodnie z plikami README oraz Serial-HOWTO znajdującymi się w katalogu seacom/dox/howto.

Opis techniczny i złącza

Karta posiada złącza DB9 męskie. Pinout złącza:

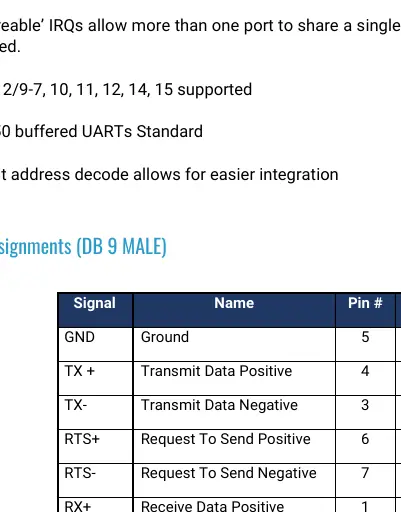

Przypisanie pinów złącza DB9
Przypisanie pinów złącza DB9
  • Pin 1: RX+ (Input)
  • Pin 2: RX- (Input)
  • Pin 3: TX- (Output)
  • Pin 4: TX+ (Output)
  • Pin 5: GND
  • Pin 6: RTS+ (Output)
  • Pin 7: RTS- (Output)
  • Pin 8: CTS- (Input)
  • Pin 9: CTS+ (Input)

Rozwiązywanie problemów

Jeśli karta nie działa poprawnie:

  • Sprawdź, czy nie ma konfliktu adresów I/O z innymi kartami w systemie.
  • Upewnij się, że używasz unikalnego przerwania IRQ.
  • W systemach Windows 7 lub nowszych użyj narzędzia diagnostycznego 'WinSSD' z folderu SeaCOM, aby zweryfikować działanie portów.
  • Upewnij się, że karta jest poprawnie osadzona w slocie płyty głównej.

Oficjalne zasoby z instrukcji

Oficjalny zasób tar.gz

Praktyczna pomoc

Typowe problemy

Konflikt adresów I/O

Sprawdź adresy I/O innych zainstalowanych kart i skonfiguruj przełączniki DIP na karcie Ultra-SIO tak, aby nie nakładały się na inne urządzenia.

Brak komunikacji w trybie RS-485

Sprawdź ustawienia zworek terminacji (E1, E4) oraz trybu pracy (E8, E10). Upewnij się, że magistrala jest poprawnie zakończona rezystorami.

Nieprawidłowe działanie przerwań (IRQ)

Upewnij się, że wybrane IRQ nie jest używane przez inne urządzenie. W razie potrzeby zmień ustawienia na nagłówkach E11/E12.

Przed użyciem

  • Zidentyfikuj wszystkie zainstalowane karty I/O w systemie.
  • Sprawdź dostępność adresów I/O i przerwań IRQ.
  • Skonfiguruj zworki i przełączniki DIP zgodnie z wymaganiami systemu.
  • Zainstaluj sterowniki przed fizycznym montażem karty w komputerze.
  • Upewnij się, że posiadasz odpowiednie okablowanie dla RS-422/485.

Parametry w praktyce

Izolacja (model 3189)
Do 500V DC, chroni przed pętlami masy.
Temperatura pracy
0°C do 70°C.

Ilustracje i schematy

  • Tabela wyboru adresu (Figure 1) pokazuje ustawienia przełączników DIP dla różnych adresów bazowych.
  • Schemat nagłówków E11/E12 (Figure 2) ilustruje wybór przerwań IRQ.
  • Schemat nagłówków E1/E4 (Figure 10) pokazuje konfigurację terminacji linii.

Zgodność modelu

  • Model 3189 posiada izolację, model 3089 jest nieizolowany.
  • Wymaga wolnego slotu na płycie głównej.
  • Kompatybilny z systemami Windows (7+) oraz Linux.
