Instrukcja instalacji zestawu pamięci RAM 16 GB do Avigilon NVR5
Dowiedz się, jak bezpiecznie zainstalować zestaw pamięci RAM 16 GB w serwerze Avigilon NVR5 Premium. Kompletny przewodnik krok po kroku dotyczący przygotowania, wymiany modułów DIMM oraz weryfikacji instalacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces instalacji zestawu pamięci RAM 16 GB (NVR5-RAM-16GB-A) w serwerach Avigilon NVR5 Premium. Proces obejmuje wyłączenie systemu, otwarcie obudowy, wymianę modułów DIMM, ponowny montaż oraz weryfikację w oprogramowaniu ACC. str. 1, 4, 5, 10
Najważniejsze czynności
- Wyłączenie i odłączenie serwera str. 5
- Wymiana modułów RAM str. 8
- Weryfikacja w ACC Client str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność zestawu | 16 GB | Zestaw zawiera 2 moduły po 8 GB. | str. 4 |
Gdzie szukać w PDF
- Wstęp i zawartość str. 4
- Instalacja str. 5, 6, 7, 8
- Weryfikacja str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

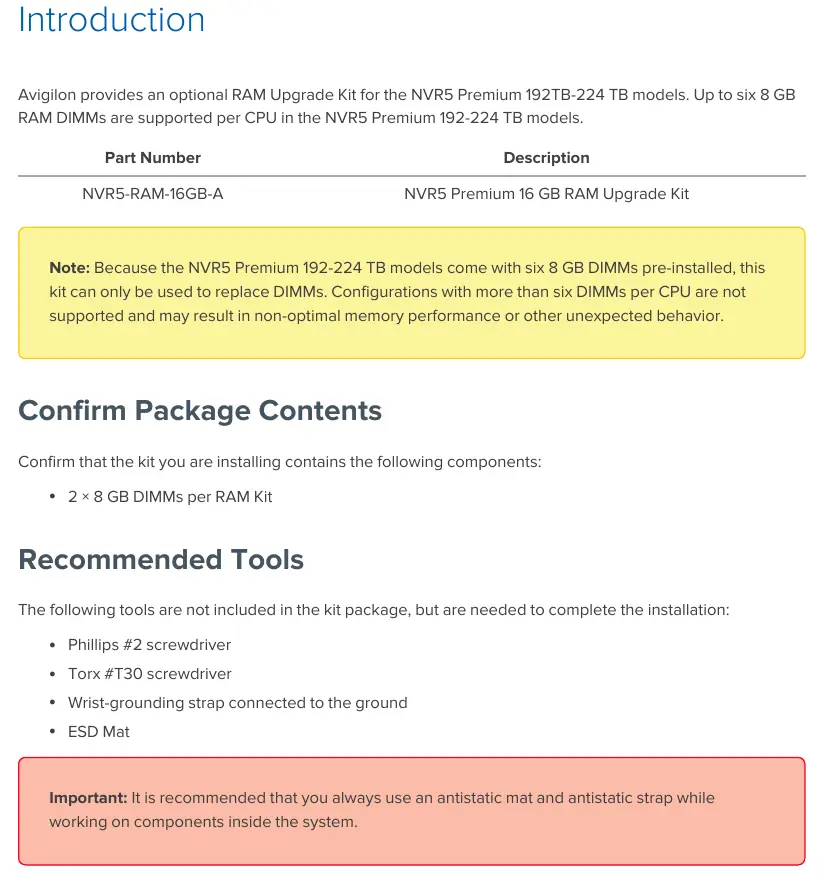

Niniejsza instrukcja opisuje proces instalacji zestawu modernizacyjnego pamięci RAM 16 GB (NVR5-RAM-16GB-A) w serwerach Avigilon NVR5 Premium (modele 192TB-224TB). Zestaw zawiera dwa moduły DIMM o pojemności 8 GB każdy. Przed przystąpieniem do prac należy upewnić się, że system jest wyłączony, a użytkownik stosuje środki ochrony przed wyładowaniami elektrostatycznymi (ESD).
Przygotowanie do instalacji
Przed rozpoczęciem wymiany pamięci należy przygotować następujące narzędzia:
- Śrubokręt Phillips #2
- Śrubokręt Torx #T30
- Opaska antystatyczna podłączona do uziemienia
- Mata antystatyczna (ESD)
Ważne: Zawsze używaj maty i opaski antystatycznej podczas pracy z komponentami wewnętrznymi. Jeśli serwer jest zamontowany w szafie rack, może być konieczne jego wyjęcie.
Otwieranie obudowy
- Wyłącz serwer NVR5 i odłącz wszystkie kable (zasilanie, sieć, peryferia).

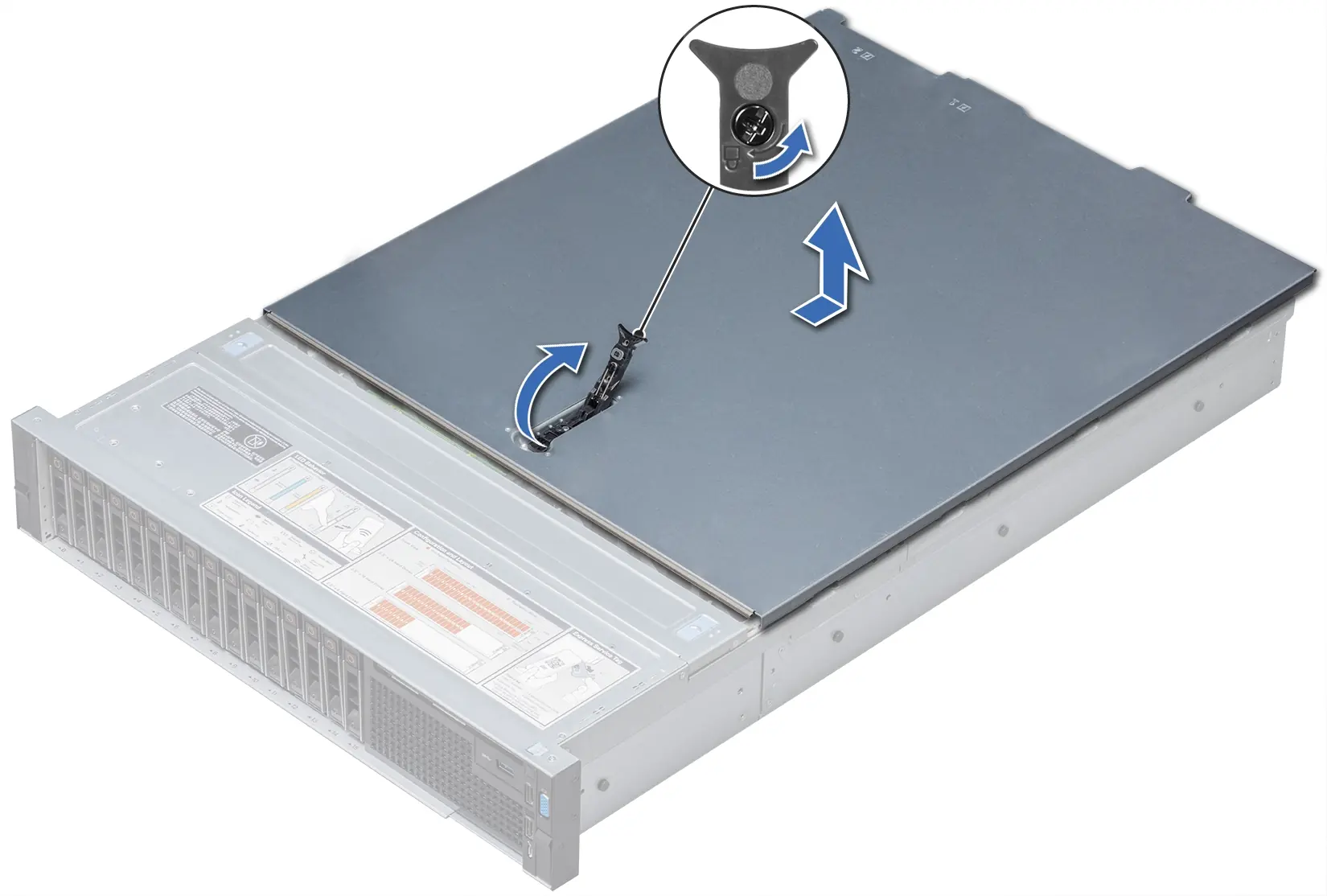

- Odblokuj zatrzask na górze obudowy, podnieś go i obróć w stronę tyłu urządzenia. Przesuń pokrywę, aby ją zwolnić.
- Jeśli otwierasz obudowę po raz pierwszy, użyj śrubokręta Phillips #2, aby usunąć śruby transportowe.
- Zdejmij osłonę powietrzną (air shroud), trzymając ją za oba końce i podnosząc do góry.
- Podnieś uchwyty środkowej tacy dysków o 90 stopni i wyjmij tacę z systemu.
Wymiana pamięci RAM
- Zlokalizuj gniazda pamięci, w których znajdują się moduły do wymiany.
- Naciśnij białe zatrzaski na obu końcach gniazda pamięci, aby zwolnić moduł DIMM.
- Wyjmij stary moduł z systemu.
- Otwórz zatrzaski w pustym gnieździe.
- Dopasuj wcięcie w nowym module DIMM do klucza w gnieździe i dociśnij moduł, aż zatrzaski klikną na swoje miejsce. Pamiętaj, aby naciskać na oba końce modułu, nie na środek.
Ponowny montaż
- Upewnij się, że wszystkie zatrzaski kart rozszerzeń są zamknięte, a puste sloty mają zaślepki.
- Włóż z powrotem środkową tacę dysków, wyrównując ją z kołkami prowadzącymi, a następnie opuść uchwyty, aby zablokować tacę.

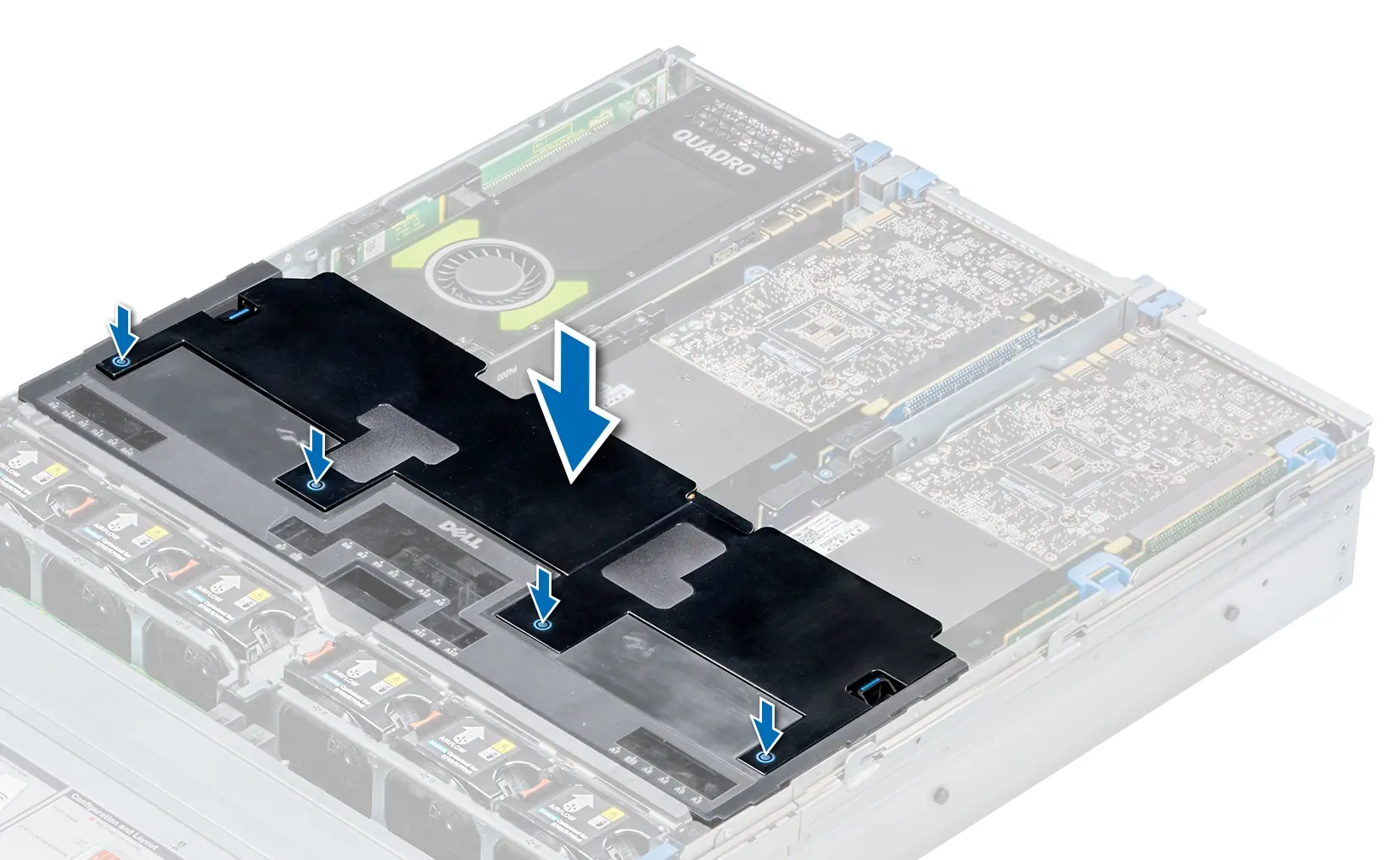

- Zamontuj ponownie osłonę powietrzną.
- Zamknij i zablokuj pokrywę serwera NVR5.
- Jeśli serwer był wyjęty z szafy rack, zamontuj go ponownie.
- Podłącz wszystkie kable i zasilanie. Upewnij się, że oba zasilacze są podłączone do sieci.
Weryfikacja instalacji
Po uruchomieniu serwera sprawdź poprawność instalacji:
- Zaloguj się do klienta ACC na stacji roboczej w tej samej sieci.
- W System Explorer wybierz Site Setup, a następnie rozwiń witrynę z serwerem NVR5.
- Wybierz serwer i przejdź do menu New Task ->Site Health.
- W sekcji General Information sprawdź sumę pamięci (Memory usage + System Available Memory). Powinna wynosić 48 GB dla konfiguracji z jednym procesorem lub 96 GB dla konfiguracji z dwoma procesorami.
Praktyczna pomoc
Typowe problemy
System nie rozpoznaje nowej pamięci
Sprawdź, czy moduły DIMM są poprawnie osadzone w gniazdach i czy dźwignie zatrzasnęły się na swoim miejscu.
Niestabilna praca systemu
Upewnij się, że nie przekroczono limitu 6 modułów DIMM na procesor. Konfiguracje z większą liczbą nie są wspierane.
Przed użyciem
- Wyłącz serwer i odłącz wszystkie kable.
- Przygotuj śrubokręt Phillips #2 i Torx #T30.
- Użyj opaski antystatycznej i maty ESD.
- Upewnij się, że masz pomocnika do podnoszenia urządzenia.
Parametry w praktyce
- NVR5-RAM-16GB-A
- Zestaw modernizacyjny pamięci RAM 16 GB dla modeli NVR5 Premium 192TB-224TB.
Ilustracje i schematy

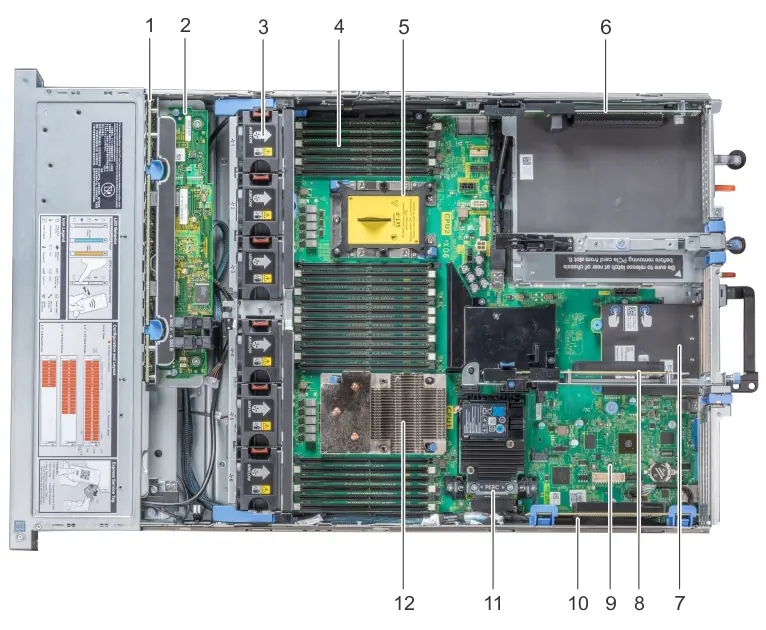

- Schemat wnętrza serwera z numeracją komponentów ułatwia lokalizację gniazd pamięci.
- Instrukcja pokazuje sposób otwierania zatrzasków gniazd pamięci.
Zgodność modelu
- Zestaw przeznaczony wyłącznie dla modeli NVR5 Premium 192TB-224TB.
- Wspiera do 6 modułów 8 GB na procesor.
