Instrukcja obsługi kamery Avigilon H4 IR PTZ

Szybki przewodnik instalacji i konfiguracji kamery Avigilon H4 IR PTZ. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, skonfigurować sieć i rozwiązywać problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i obsługi kamer Avigilon H4 IR PTZ (modele 1.0C-H4IRPTZ-DP45, 1.0C-H4IRPTZ-DP45-WP, 2.0C-H4IRPTZ-DP30, 2.0C-H4IRPTZ-DP30-WP). Urządzenie powinno być instalowane wyłącznie przez wykwalifikowany personel w miejscach o ograniczonym dostępie. Kamera wymaga zasilania zgodnego z normami (PoE 95W/60W lub 24V AC/DC). W przypadku instalacji w temperaturach poniżej -10°C, kamera może wymagać do 60 minut na rozgrzanie przed rozpoczęciem transmisji wideo.

Opis urządzenia

Kamera posiada złącza Ethernet, wejścia/wyjścia audio oraz zasilania. Modele z oznaczeniem -WP wyposażone są dodatkowo w wycieraczkę oraz miejsce na montaż spryskiwacza. Z tyłu urządzenia znajduje się gniazdo kart microSD (wymagana karta klasy 6 lub wyższej) oraz przycisk resetowania do ustawień fabrycznych.

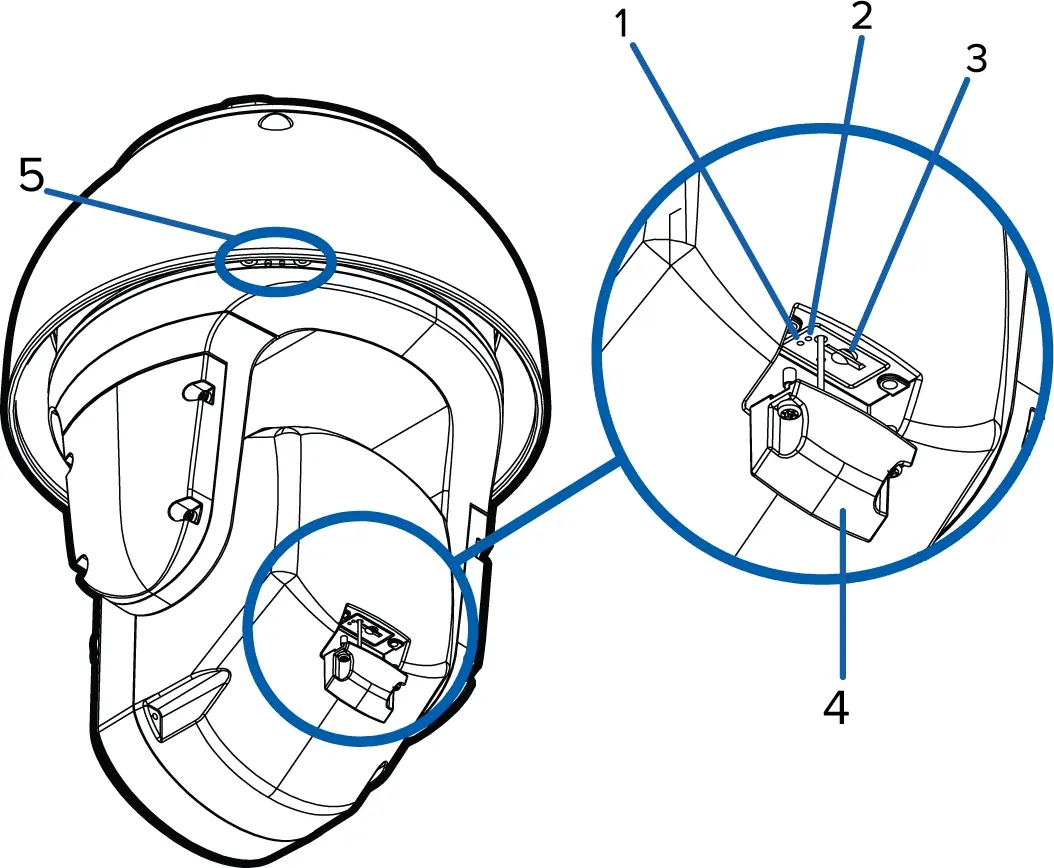

Widok tylny kamery z oznaczeniem złączy i gniazda karty SD
Widok tylny kamery z oznaczeniem złączy i gniazda karty SD

Instalacja

Kamerę można zamontować przy użyciu uchwytu ściennego (Pendant Wall Mount) lub uchwytu NPT (Pendant NPT Mount). Uchwyty są sprzedawane oddzielnie.

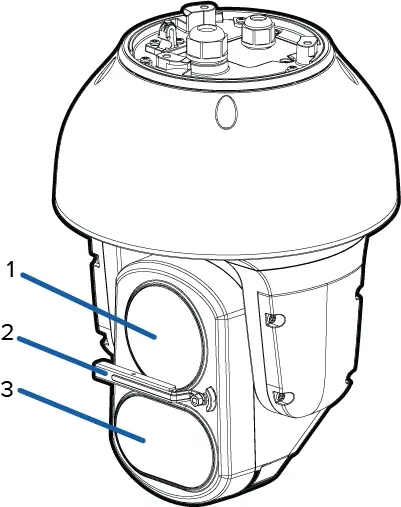

Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8

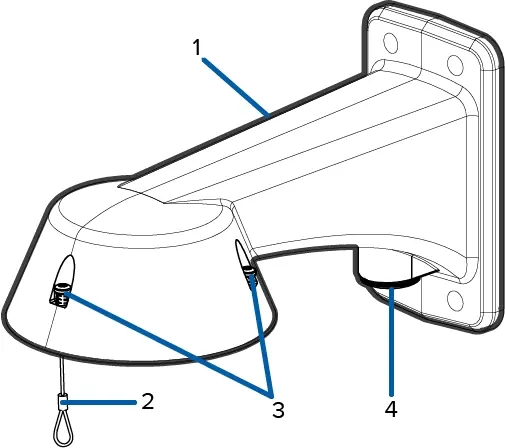

Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10

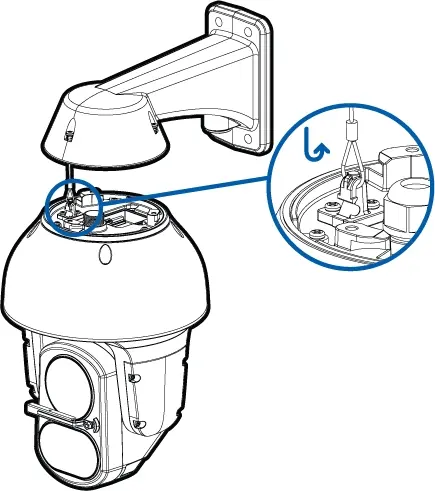

Dodatkowe zdjęcie montażowe ze strony 14
Dodatkowe zdjęcie montażowe ze strony 14

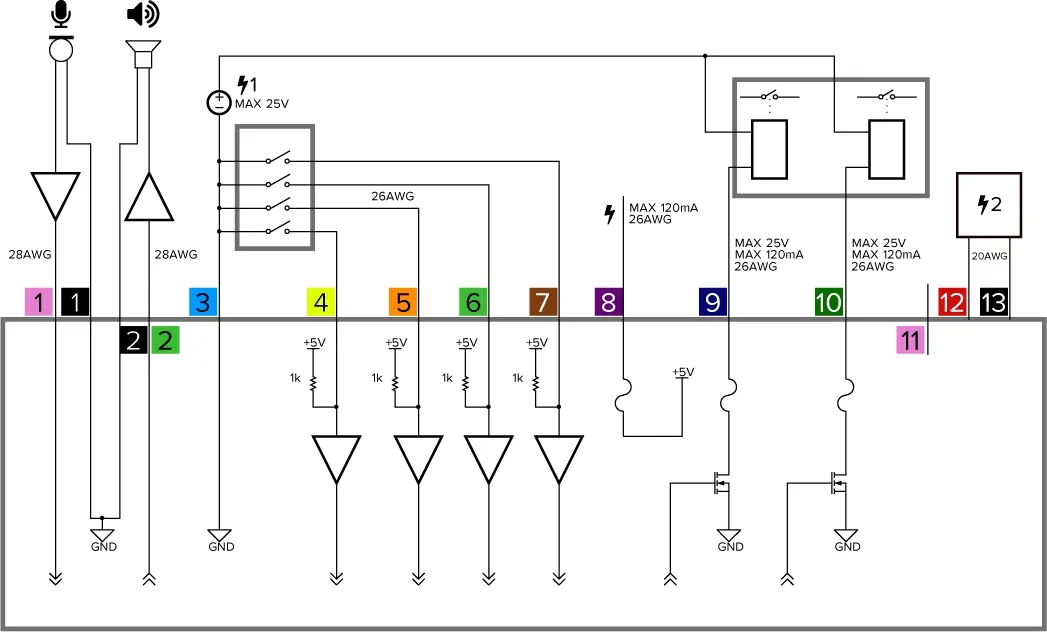

Schemat połączeń elektrycznych I/O
Schemat połączeń elektrycznych I/O
  • Montaż ścienny: Użyj dołączonego szablonu do wywiercenia otworów. Przeprowadź kable przez otwór w tylnej części uchwytu lub przez dolny otwór NPT. Zabezpiecz kamerę za pomocą linki zabezpieczającej przed przykręceniem do uchwytu.
  • Montaż NPT: Wymaga adaptera 1-1/2" NPT. Zmontuj elementy zgodnie z kolejnością: rura, adapter, nakrętka blokująca, uchwyt NPT.
  • Podłączenie kabli: Kamera nie obsługuje kabli z grubymi osłonami (strain reliefs). Należy użyć dołączonych dławików kablowych, aby zapewnić szczelność. Podłącz zasilanie do przewodów pomocniczych (czerwony i czarny) lub użyj PoE.

Konfiguracja

Po podłączeniu do sieci kamera automatycznie pobierze adres IP (DHCP) lub użyje Zeroconf (169.254.0.0/16). Pierwsze logowanie wymaga utworzenia użytkownika z uprawnieniami administratora (dla kamer wyprodukowanych po 1 stycznia 2020 r.). Konfigurację można przeprowadzić przez interfejs przeglądarkowy, narzędzie Avigilon Camera Configuration Tool lub oprogramowanie Avigilon Control Center.

Rozwiązywanie problemów

Jeśli kamera nie wyświetla obrazu po włączeniu w zimnym otoczeniu, upewnij się, że zasilanie jest wystarczające (95W PoE lub zasilanie zewnętrzne). W przypadku problemów z siecią, sprawdź diody LED stanu połączenia. Jeśli diody nie świecą lub wskazują błąd, wykonaj reset do ustawień fabrycznych, używając fizycznego przycisku pod pokrywą karty SD.

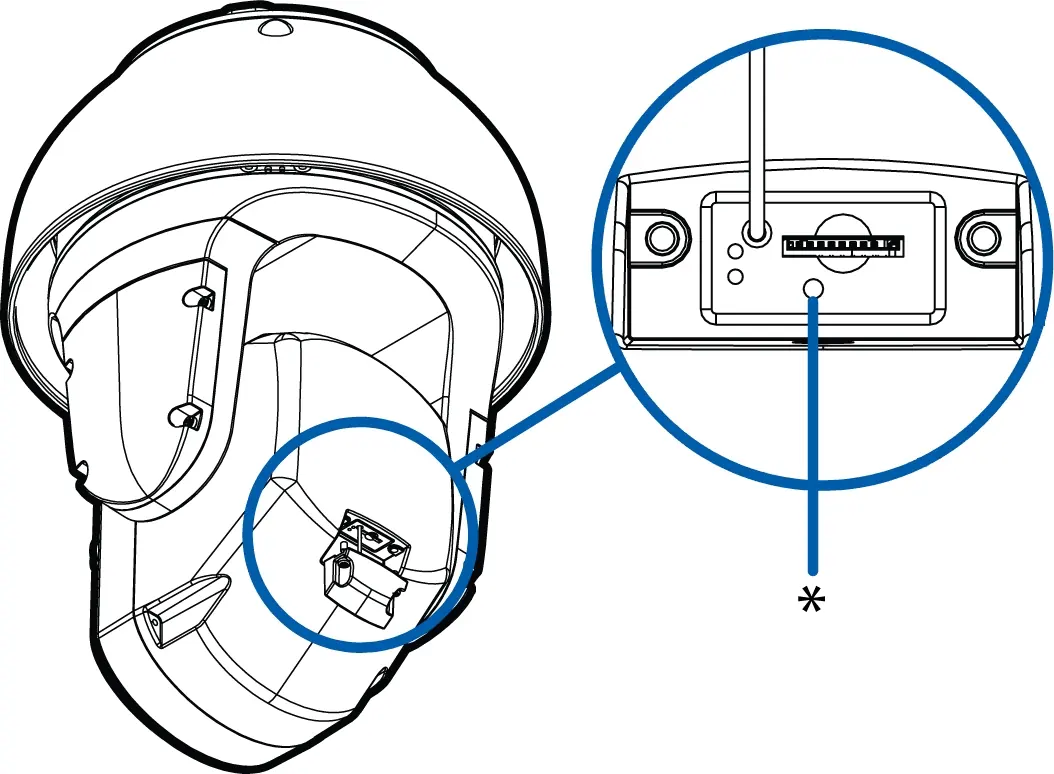

Lokalizacja przycisku resetowania (firmware revert)
Lokalizacja przycisku resetowania (firmware revert)

Dane techniczne

Kamera obsługuje zasilanie 24V AC/DC lub PoE (95W). Zakres temperatury pracy wynosi od -40°C do +60°C. Obudowa posiada klasę odporności IK10 oraz szczelność IP66.

Praktyczna pomoc

Typowe problemy

Brak obrazu po włączeniu w zimnym otoczeniu

Kamera wymaga czasu na rozgrzanie (do 60 min poniżej -10°C). Upewnij się, że używasz zasilania 95W PoE lub zewnętrznego.

Diody LED nie świecą

Sprawdź zasilanie i kabel sieciowy. Jeśli problem trwa, wykonaj reset do ustawień fabrycznych przyciskiem fizycznym.

Przed użyciem

  • Sprawdź, czy posiadasz odpowiedni uchwyt (ścienny lub NPT).
  • Upewnij się, że zasilanie spełnia wymogi (24V AC/DC lub PoE 95W/60W).
  • Przygotuj klucze T10 i T20 (dołączone do zestawu).
  • Sprawdź, czy kabel sieciowy nie posiada złączy z grubymi osłonami (niekompatybilne).

Parametry w praktyce

Temperatura pracy
-40°C do +60°C.
Klasa szczelności
IP66 (obudowa).

Ilustracje i schematy

  • Schemat połączeń I/O pokazuje piny dla audio, wejść cyfrowych i zasilania.
  • Rysunki montażowe pokazują sposób prowadzenia kabli przez uchwyt ścienny lub rurę NPT.

Zgodność modelu

  • Wymaga zasilacza PoE 95W lub 60W, lub zewnętrznego 24V AC/DC.
  • Modele -WP posiadają wycieraczkę i miejsce na spryskiwacz.
