Instrukcja instalacji zestawu Avigilon 10GbE Upgrade Kit

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcję montażu zestawu 10GbE Upgrade Kit, przeznaczonego dla rejestratorów Avigilon NVR6 oraz AI NVR 2 (wersje Standard i Premium). Zestaw umożliwia rozbudowę urządzenia o szybkie porty Ethernet 10GbE, co poprawia wydajność połączeń z siecią serwerów i klientów ACC.

Bezpieczeństwo i wymagane narzędzia

Przed przystąpieniem do pracy należy bezwzględnie przestrzegać zasad bezpieczeństwa:

• Zawsze używaj maty antystatycznej (ESD) oraz opaski uziemiającej podczas pracy z komponentami wewnątrz systemu.
• Do podniesienia urządzenia (jeśli jest zamontowane w szafie rack) wymagana jest pomoc drugiej osoby.
• Wymagane narzędzia: śrubokręt Phillips #2, śrubokręt Torx #T30.

Przygotowanie do instalacji

Przed otwarciem obudowy wykonaj następujące kroki:

1. Wyłącz rejestrator NVR oraz wszystkie podłączone urządzenia peryferyjne.
2. Poczekaj, aż dioda zasilania przestanie migać, co oznacza zakończenie procesu wyłączania.
3. Odłącz kabel zasilający oraz wszystkie kable sieciowe i peryferyjne.
4. Jeśli urządzenie jest zamontowane w szafie rack, wyjmij je z niej.

Otwieranie obudowy

Aby uzyskać dostęp do wnętrza urządzenia:

1. Odblokuj zatrzask na górze obudowy, podnieś go i obróć w stronę tyłu urządzenia.
2. Przesuń pokrywę do tyłu, aby ją zwolnić.
3. Jeśli otwierasz obudowę po raz pierwszy, użyj śrubokręta Phillips #2, aby usunąć śruby transportowe przed odblokowaniem zatrzasku.
4. Wyjmij osłonę powietrzną (air shroud), trzymając ją za oba końce.

Instalacja karty sieciowej

Wybór slotu zależy od modelu urządzenia:

• NVR6 Standard / AI NVR 2 Standard: PCIe Slot 2.
• NVR6 Premium / AI NVR 2 Premium: PCIe Slot 5.

Dla slotu 2: Zlokalizuj slot na płycie głównej i wsuń kartę, aż zostanie pewnie osadzona.

Dla slotu 5 (wymaga demontażu risera):

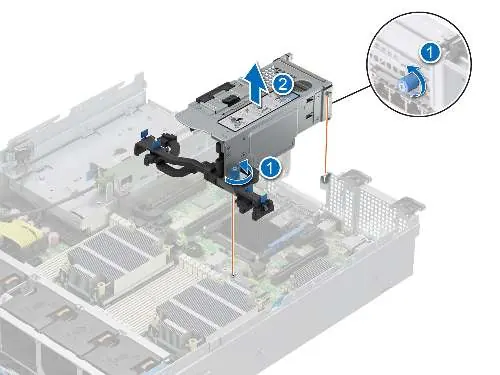

1. Odłącz kable od risera karty rozszerzeń.
2. Poluzuj śruby skrzydełkowe risera za pomocą śrubokręta Phillips #2 i wyjmij go.

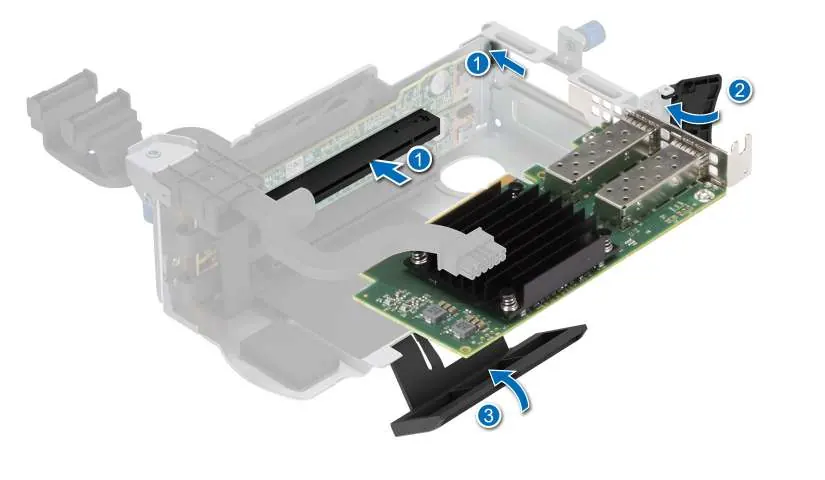

3. Pociągnij zatrzask retencyjny, aby otworzyć riser, włóż kartę sieciową i dociśnij do pełnego osadzenia.
4. Zamknij uchwyt karty i upewnij się, że zatrzask trzyma pokrywę risera.

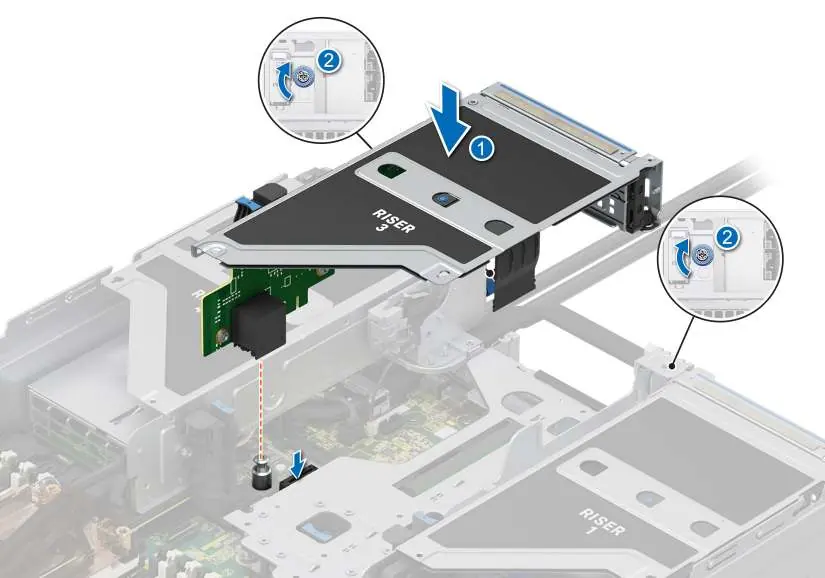

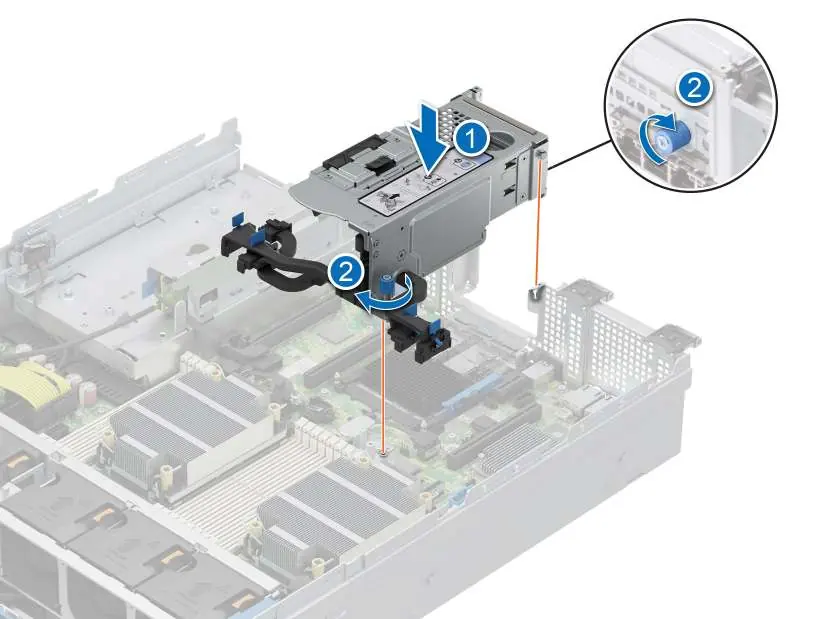

5. Włóż riser z powrotem do płyty głównej i dokręć śruby.

Weryfikacja instalacji

Po ponownym zamknięciu obudowy i podłączeniu zasilania:

1. Zaloguj się do witryny ACC Client.
2. Przejdź do Site Setup.
3. Wybierz swój serwer NVR i przejdź do Site Health.
4. W sekcji Network Adapters sprawdź, czy widoczne są dwa nowe porty z prędkością 10Gbps.
