Instrukcja montażu kamery Avigilon H5SL Bullet

Szybki przewodnik instalacji i konfiguracji kamery Avigilon H5SL Bullet. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie PoE, skonfigurować sieć i zresetować ustawienia.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejsza instrukcja dotyczy instalacji i obsługi kamer z serii Avigilon H5SL Bullet. Urządzenie wymaga zasilania przez Ethernet (PoE) o parametrach 48 VDC, 9W min. Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami.

Opis urządzenia

Kamera posiada następujące elementy konstrukcyjne:

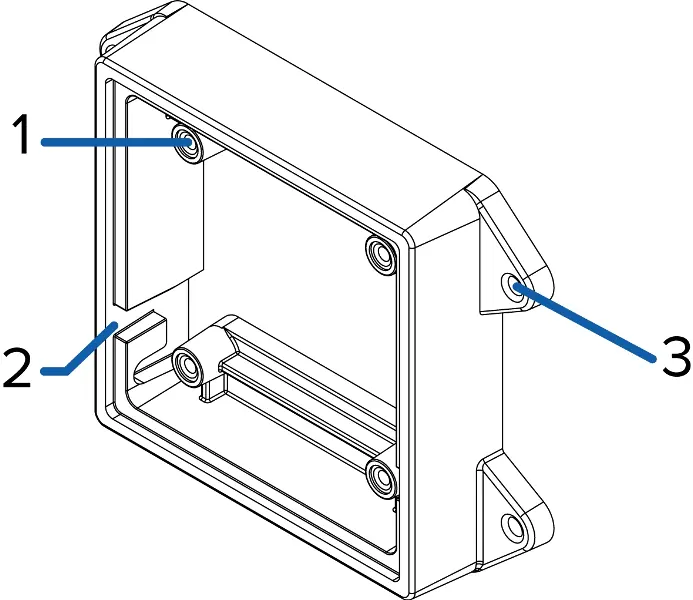

Widok uchwytu montażowego
Widok uchwytu montażowego

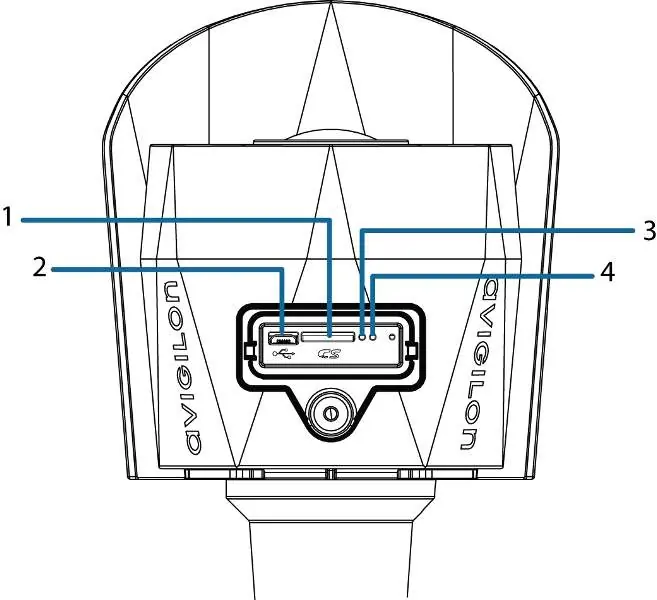

Panel konfiguracyjny
Panel konfiguracyjny
  • Uchwyt montażowy: Zawiera otwory montażowe oraz sloty na haki, które ułatwiają zawieszenie kamery podczas podłączania kabli.
  • Panel konfiguracyjny: Ukryty pod pokrywą, zawiera slot na kartę microSD, port micro USB (dla adaptera Wi-Fi), diody LED stanu oraz przycisk resetu.
  • Oświetlacz IR: Zapewnia widoczność w nocy.
  • Osłona przeciwsłoneczna: Regulowana, chroni obiektyw przed odblaskami.

Instalacja

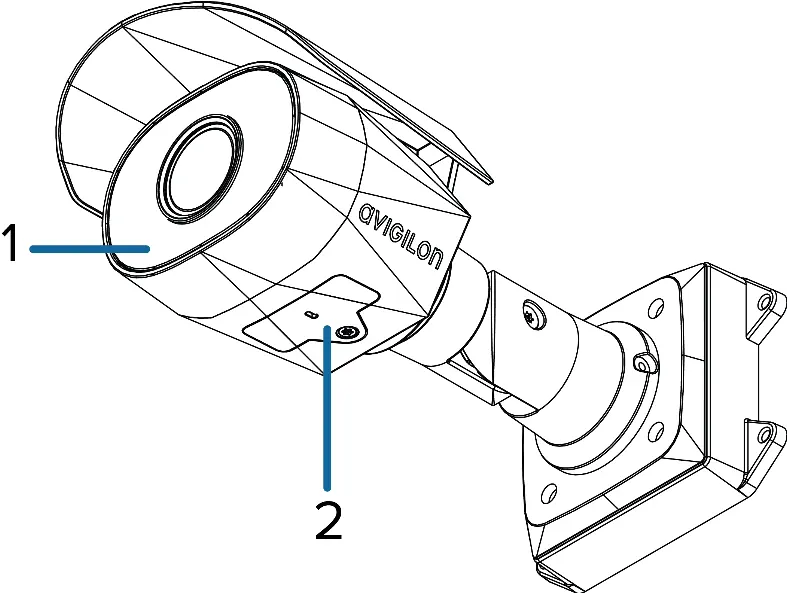

Dodatkowe zdjęcie montażowe ze strony 9
Dodatkowe zdjęcie montażowe ze strony 9
Szablon montażowy
Szablon montażowy

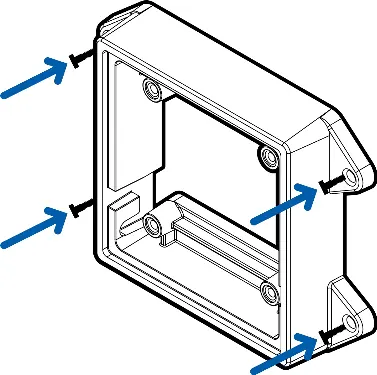

Dodatkowe zdjęcie montażowe ze strony 13
Dodatkowe zdjęcie montażowe ze strony 13
  1. Użyj dołączonego szablonu, aby wywiercić otwory montażowe w powierzchni.
  2. Wywierć otwór na kable i przeciągnij przewód Ethernet.
  3. Przykręć uchwyt montażowy do powierzchni. Zaleca się użycie uszczelniacza silikonowego wokół krawędzi.
  4. Zawieś kamerę na uchwycie, korzystając z haków montażowych.
  5. Podłącz wymagane urządzenia zewnętrzne (audio/IO) oraz kabel sieciowy.
  6. Zainstaluj osłonę kabla (boot), aby chronić złącze przed wilgocią.
  7. Podnieś kamerę do pozycji docelowej i przykręć ją do uchwytu za pomocą śrub montażowych.

Konfiguracja i pierwsze uruchomienie

Kamery wyprodukowane po 1 stycznia 2020 r. nie posiadają domyślnego hasła. Przy pierwszym uruchomieniu należy utworzyć użytkownika z uprawnieniami administratora. Można to zrobić poprzez:

  • Interfejs przeglądarki internetowej (wpisując adres IP kamery).
  • Narzędzie Avigilon Camera Configuration Tool.
  • Adapter USB Wi-Fi.
  • Oprogramowanie Avigilon Control Center (wersja 7.4 lub nowsza).
  • Avigilon Cloud Services (ACS).

Jeśli kamera nie otrzyma adresu IP z serwera DHCP, automatycznie użyje protokołu Zeroconf (podsieć 169.254.0.0/16).

Złącza zewnętrzne

Kamera posiada wyprowadzone kable do podłączenia zewnętrznych urządzeń audio i I/O:

  • Wejście audio (szary)
  • Wyjście audio (różowy)
  • Wejście cyfrowe (żółty)
  • Wyjście cyfrowe (brązowy)
  • Masy (czerwony i zielony)

Ważne: Nie podłączaj zewnętrznego zasilania do tych przewodów, gdyż grozi to uszkodzeniem kamery.

Rozwiązywanie problemów

W przypadku problemów z siecią lub działaniem kamery, sprawdź diody LED stanu. Jeśli kamera nie działa poprawnie, można wykonać reset do ustawień fabrycznych:

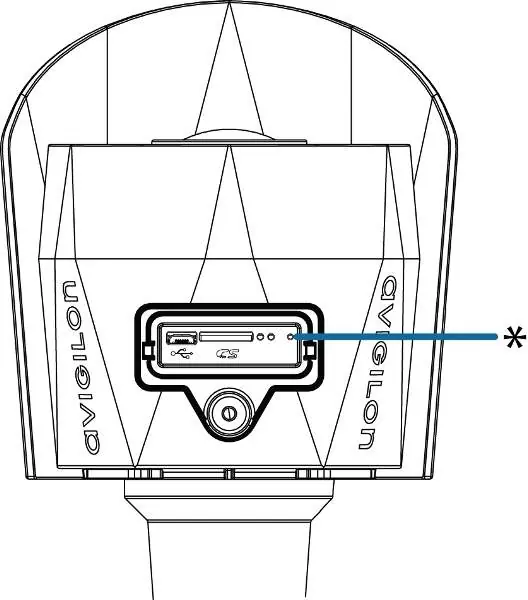

Przycisk resetu
Przycisk resetu
  1. Upewnij się, że urządzenie jest zasilane.
  2. Użyj wyprostowanego spinacza, aby delikatnie nacisnąć i przytrzymać przycisk resetu (znajdujący się w panelu konfiguracyjnym) przez 3 sekundy.
  3. Zwolnij przycisk.

Praktyczna pomoc

Typowe problemy

Kamera nie łączy się z siecią

Sprawdź, czy kamera otrzymuje zasilanie PoE i czy kabel sieciowy jest sprawny.

Brak domyślnego hasła

Kamery wyprodukowane po 1 stycznia 2020 r. wymagają utworzenia użytkownika administratora przy pierwszym logowaniu.

Diody LED nie świecą

Sprawdź w ustawieniach przeglądarki, czy diody nie zostały wyłączone. Jeśli nie, wykonaj twardy reset przyciskiem fizycznym.

Przed użyciem

  • Upewnij się, że masz zasilacz PoE (48 VDC, 9W min).
  • Przygotuj kartę microSD klasy 10 (opcjonalnie).
  • Przygotuj śrubokręt T20 Pin-In do otwarcia panelu konfiguracyjnego.
  • Sprawdź, czy masz dostęp do sieci lokalnej.

Ilustracje i schematy

  • Panel konfiguracyjny: Zawiera slot microSD, port micro USB, diody LED i przycisk resetu.
  • Złącza I/O: Schemat pinów dla wejść/wyjść audio i cyfrowych.

Zgodność modelu

  • Wymaga zasilania PoE (LPS).
  • Kamery wyprodukowane po 1 stycznia 2020 nie mają domyślnego hasła.
