Instrukcja instalacji zestawu 10GbE dla Avigilon AI NVR Standard
Przewodnik instalacji karty 10GbE w rejestratorze Avigilon AI NVR Standard. Dowiedz się, jak przygotować system, zainstalować kartę w odpowiednim slocie i skonfigurować sieć w oprogramowaniu ACC.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument opisuje proces instalacji zestawu 10GbE (AINVR-STD-10GBE) w rejestratorze Avigilon AI NVR Standard. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednią wersję oprogramowania ACC:
- Dla samego zestawu 10GbE wymagana jest wersja ACC 7.12.4 lub nowsza.
- Jeśli instalujesz również zestaw Performance Upgrade Kit, wymagana jest wersja ACC 7.14.2 lub nowsza.
Uwaga: System musi zostać całkowicie wyłączony przed rozpoczęciem instalacji. Do pracy wymagane jest użycie maty antystatycznej i opaski uziemiającej.
Zawartość zestawu
Zestaw zawiera:
- Kartę 10GbE Direct Attach SFP+ PCIe (4-portową).
- Niskoprofilowy wspornik PCIe (wymagany w przypadku przenoszenia karty BOSS do slotu 4).
Przygotowanie do instalacji
Przed otwarciem obudowy wykonaj następujące kroki:
- Wyłącz rejestrator AI NVR i odłącz wszystkie urządzenia peryferyjne.
- Odłącz kable zasilające i sieciowe.
- Jeśli urządzenie jest zamontowane w szafie rack, wyjmij je.
- Odblokuj zatrzask na górze obudowy, przesuń pokrywę do tyłu i zdejmij ją.
Instalacja karty 10GbE
Procedura różni się w zależności od tego, czy instalujesz również zestaw Performance Upgrade Kit:
Brak zestawu Performance Upgrade Kit

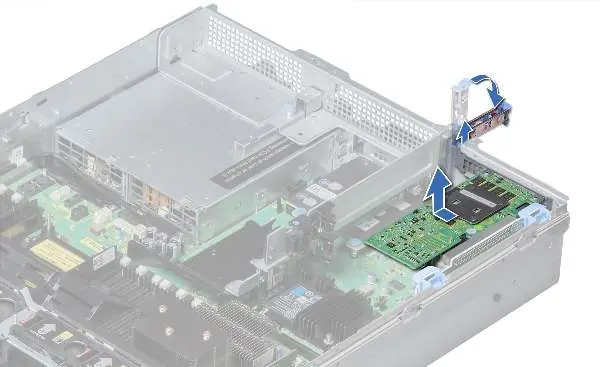

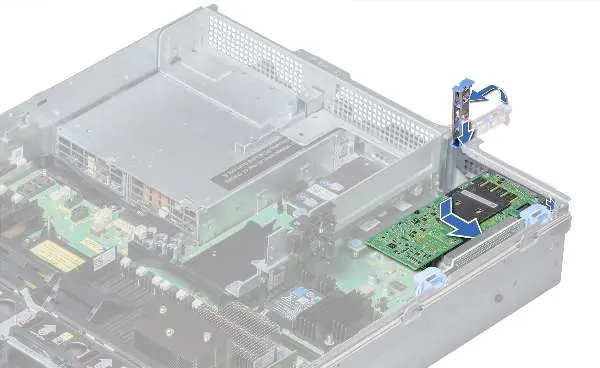

Karta 10GbE powinna zostać zainstalowana w slocie 2 risera rozszerzeń 1. W tym celu należy tymczasowo wyjąć kartę graficzną ze slotu 1, zainstalować kartę 10GbE w slocie 2, a następnie ponownie umieścić kartę graficzną w slocie 1.
Z zestawem Performance Upgrade Kit
W tym przypadku karta 10GbE jest instalowana w slocie 3 risera rozszerzeń 1. W starszych modelach może być konieczne przeniesienie karty kontrolera BOSS do slotu 4 (niskoprofilowego) w riserze 2, aby zwolnić miejsce w slocie 3.
Weryfikacja instalacji
Po ponownym zamknięciu obudowy i uruchomieniu systemu:
- Zaloguj się do witryny ACC za pomocą klienta ACC.
- Przejdź do sekcji Site Setup, a następnie Server Management.
- W zakładce Network sprawdź, czy widoczne są panele dla czterech portów 10GbE.
- W zakładce General upewnij się, że w sekcji Controller Info widoczny jest "Ethernet Controller X710 for 10GbE SFP+" w slocie 3.
Praktyczna pomoc
Typowe problemy
System nie wykrywa karty 10GbE
Upewnij się, że karta jest poprawnie osadzona w slocie PCIe i że zasilacze 750W są podłączone do sieci.
Brak miejsca w slocie 3 dla karty 10GbE
W starszych modelach AI NVR karta BOSS może zajmować slot 3. Należy ją przenieść do slotu 4 (niskoprofilowego) w riserze 2, używając dołączonego wspornika.
Przed użyciem
- Wyłącz system i odłącz wszystkie kable.
- Przygotuj śrubokręt krzyżakowy Phillips #2.
- Zastosuj środki ochrony antystatycznej (mata, opaska).
- Sprawdź wersję oprogramowania ACC (min. 7.12.4).
- Upewnij się, że masz pomoc przy podnoszeniu urządzenia.
Parametry w praktyce
- Slot 2 (Riser 1)
- Miejsce instalacji karty 10GbE, gdy nie używasz zestawu Performance Upgrade Kit.
- Slot 3 (Riser 1)
- Miejsce instalacji karty 10GbE, gdy używasz zestawu Performance Upgrade Kit.
- Zasilanie 750W
- Wymagane podłączenie obu zasilaczy do sieci dla poprawnego działania zmodernizowanego systemu.
Ilustracje i schematy

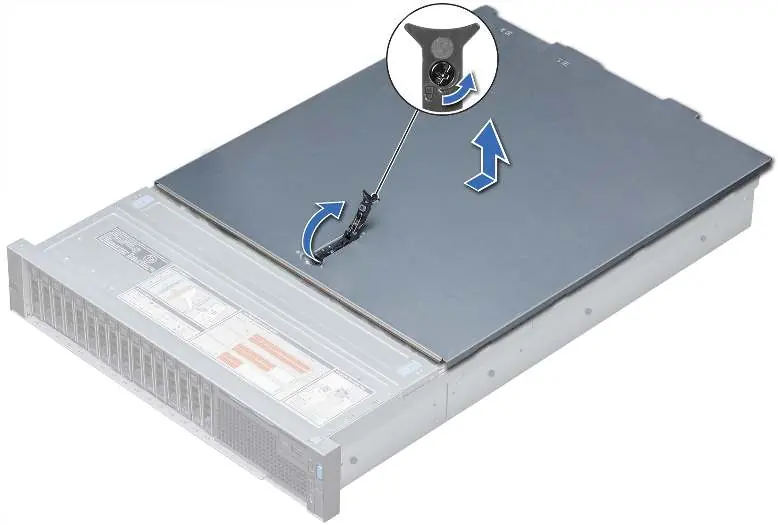

- Otwieranie obudowy: Odblokuj zatrzask na górze urządzenia i przesuń pokrywę do tyłu.

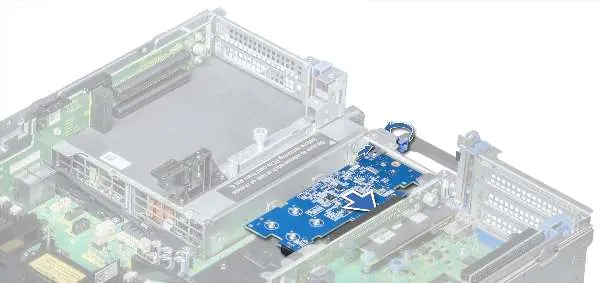

- Instalacja karty: Wsuń kartę w prowadnicę slotu i dociśnij złącze krawędziowe do momentu pełnego osadzenia.
Zgodność modelu
- Wymaga oprogramowania ACC w wersji 7.12.4 lub nowszej.
- Wymaga oprogramowania ACC w wersji 7.14.2 lub nowszej przy instalacji z Performance Upgrade Kit.
