Instrukcja obsługi karty szeregowej Sealevel COMM+232.PCI
Szybki przewodnik po instalacji i konfiguracji karty szeregowej Sealevel COMM+232.PCI. Dowiedz się, jak ustawić zworki trybu zegara, zainstalować kartę w slocie PCI oraz rozwiązywać problemy z portami COM.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Sealevel COMM+232.PCI to karta PCI z dwoma portami RS-232. Instalacja polega na umieszczeniu karty w slocie PCI, ustawieniu zworek trybu zegara (E1/E2) zgodnie z wymaganą prędkością transmisji oraz instalacji sterowników z bazy Sealevel. str. 3, 6, 8
Najważniejsze czynności
- Instalacja karty w slocie PCI str. 8
- Konfiguracja zworek trybu zegara str. 6
Problemy i rozwiązania
Konflikty sprzętowe
Sprawdź adresy I/O i IRQ innych kart w systemie i upewnij się, że nie ma konfliktów.
str. 12Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Porty | 2x RS-232 | Liczba i typ portów szeregowych | str. 3 |
| Maksymalna prędkość | 460.8K bps | Maksymalna prędkość transmisji danych | str. 3 |
Gdzie szukać w PDF
- Instalacja str. 8
- Konfiguracja zworek str. 6
Spis treści
Najważniejsze informacje z instrukcji

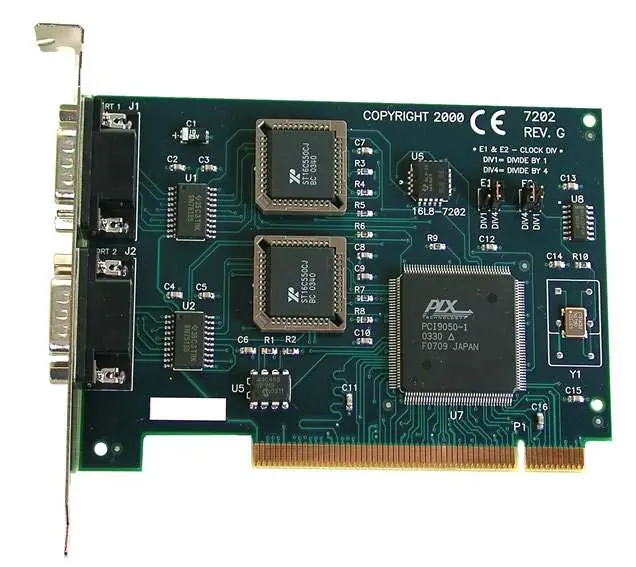

Karta Sealevel COMM+232.PCI to dwukanałowy adapter szeregowy I/O przeznaczony dla komputerów PC i kompatybilnych, wykorzystujący magistralę PCI. Urządzenie zapewnia dwa porty RS-232 z obsługą prędkości transmisji do 460.8K bps. Instrukcja zawiera wytyczne dotyczące instalacji sprzętowej, konfiguracji trybów zegara za pomocą zworek oraz diagnostyki oprogramowania.
Instalacja sprzętowa
Przed przystąpieniem do instalacji należy wyłączyć komputer i odłączyć przewód zasilający. Kroki instalacji:
- Otwórz obudowę komputera.
- Znajdź wolny slot PCI i usuń zaślepkę metalową.
- Delikatnie wsuń kartę COMM+232.PCI w slot, upewniając się, że jest prawidłowo osadzona.
- Przykręć śrubę mocującą kartę.
- Zamknij obudowę i podłącz zasilanie.
Konfiguracja trybów zegara
Karta posiada opcję wyboru trybu zegara (dzielnik przez 4 lub przez 1) za pomocą zworek na złączach E1 i E2:
- Tryb DIV4 (domyślny): Służy do uzyskania standardowych prędkości transmisji COM (np. 2400, 9600, 115.2K bps).
- Tryb DIV1: Służy do uzyskania maksymalnej prędkości transmisji (460.8K bps).
Ustawienie zworek musi być zgodne z wymaganiami używanego oprogramowania komunikacyjnego.
Rozwiązywanie problemów
W przypadku problemów z działaniem karty należy:
- Zidentyfikować wszystkie zainstalowane karty I/O w systemie, aby uniknąć konfliktów adresów I/O i przerwań (IRQ).
- Upewnić się, że karta jest poprawnie osadzona w slocie.
- Użyć oprogramowania diagnostycznego Sealevel (SSD dla DOS lub WinSSD dla Windows), aby zweryfikować konfigurację i funkcjonalność portów.
Dane techniczne
- Interfejs: 2x RS-232 (DB-9 Male).
- UART: 16550.
- Zasilanie: +12VDC (50mA), -12VDC (50mA), +5VDC (480mA).
- Temperatura pracy: 0°C do 50°C.
- Wymiary: 12.7 cm (długość) x 8.89 cm (wysokość z pinami).
Praktyczna pomoc
Typowe problemy
Konflikt adresów I/O lub IRQ z innymi kartami
Zidentyfikuj adresy I/O i IRQ wszystkich zainstalowanych kart i skonfiguruj kartę Sealevel tak, aby nie było konfliktów.
Porty nie działają poprawnie
Użyj oprogramowania diagnostycznego SSD (DOS) lub WinSSD (Windows), aby sprawdzić, czy porty są poprawnie skonfigurowane i funkcjonalne.
Przed użyciem
- Zidentyfikuj zainstalowane karty I/O w systemie.
- Sprawdź dostępność slotu PCI na płycie głównej.
- Ustal wymagany tryb zegara (DIV1 dla wysokich prędkości, DIV4 dla standardowych).
- Przygotuj oprogramowanie sterownika z bazy Sealevel.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Zworki E1 i E2: Służą do wyboru trybu zegara (DIV1 lub DIV4).
- Pinout DB-9: Standardowe przypisanie pinów RS-232 (np. Pin 3: TD, Pin 2: RD).
Zgodność modelu
- Karta jest urządzeniem typu DTE.
- Wymaga wolnego slotu PCI.
- Zgodna z systemami Windows i DOS (wymaga dedykowanego oprogramowania Sealevel).
