Instrukcja obsługi adaptera szeregowego USB Sealevel SeaLINK +2.SC 2223
Szybki przewodnik po instalacji, konfiguracji i rozwiązywaniu problemów z adapterem USB na szeregowy Sealevel SeaLINK +2.SC (model 2223). Dowiedz się, jak skonfigurować porty RS-232/422/485 i używać narzędzia WinSSD.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Adapter Sealevel 2223 to konwerter USB na dwa porty szeregowe. Instalację należy rozpocząć od pobrania i zainstalowania sterowników SeaCOM, a dopiero po ich instalacji podłączyć urządzenie do portu USB. str. 7, 8
Najważniejsze czynności
- Instalacja sterowników str. 7
- Konfiguracja interfejsu str. 10
Pierwsze uruchomienie
- Zainstaluj sterowniki SeaCOM, następnie podłącz urządzenie do portu USB. System automatycznie wykryje urządzenie. str. 7, 8
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak komunikacji
Użyj narzędzia WinSSD do testowania portów za pomocą wtyczki loopback.
str. 20, 21Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prędkość transmisji | do 921.6K bps | Maksymalna szybkość przesyłu danych | str. 3, 17 |
| Temperatura pracy | 0°C do 70°C | Standardowy zakres temperatur pracy | str. 3, 19 |
Gdzie szukać w PDF
- Instalacja str. 7, 8
- Konfiguracja sprzętowa str. 10, 11
- Rozwiązywanie problemów str. 20, 21, 22
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

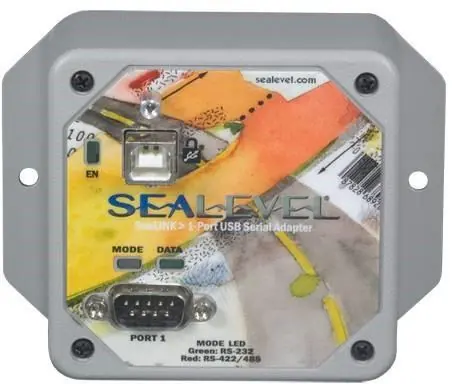

Adapter Sealevel SeaLINK +2.SC (model 2223) to urządzenie konwertujące port USB na dwa porty szeregowe. Kluczową zasadą obsługi jest instalacja sterowników SeaCOM przed podłączeniem urządzenia do komputera. Urządzenie umożliwia programową konfigurację interfejsów RS-232, RS-422 oraz RS-485 (pełny i półdupleks) bez konieczności otwierania obudowy.
Instalacja i konfiguracja
Proces instalacji składa się z dwóch głównych etapów:
- Instalacja oprogramowania: Pobierz sterowniki SeaCOM ze strony Sealevel. Uruchom instalator, który automatycznie wykryje środowisko systemowe. Nie podłączaj adaptera do portu USB przed zakończeniem instalacji.

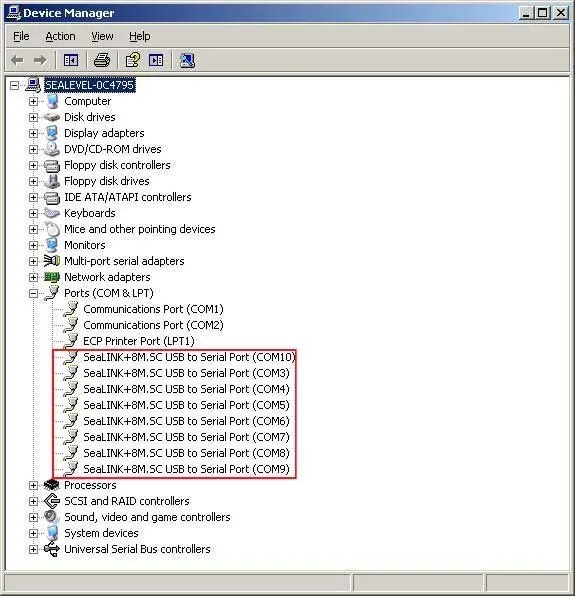

- Instalacja sprzętowa: Po zainstalowaniu sterowników podłącz urządzenie do portu USB. System Windows automatycznie wykryje urządzenie i przypisze mu numery portów COM.
Konfiguracja interfejsu

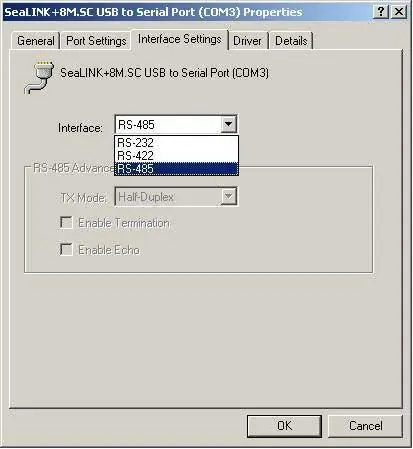

Wybór trybu pracy (RS-232, RS-422, RS-485) odbywa się programowo:
- Otwórz Menedżer urządzeń w systemie Windows.
- Znajdź porty (COM & LPT) i wybierz odpowiedni port adaptera.
- Kliknij prawym przyciskiem myszy i wybierz Właściwości.
- Przejdź do zakładki Interface Settings i wybierz żądany standard komunikacji.
Rozwiązywanie problemów

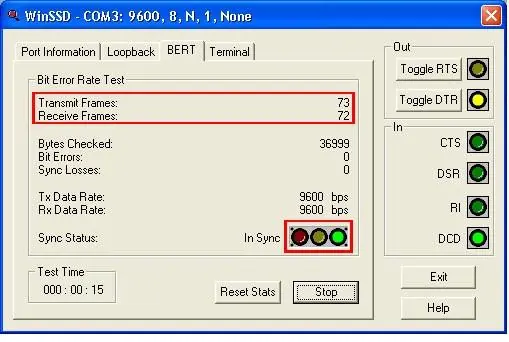

Jeśli urządzenie nie działa poprawnie, skorzystaj z narzędzia WinSSD dołączonego do sterowników SeaCOM:
- Upewnij się, że sterowniki są poprawnie zainstalowane.
- Użyj wtyczki typu loopback na złączu DB9, aby przetestować komunikację.
- W przypadku testowania trybu RS-485, upewnij się, że opcja Enable Echo jest włączona w ustawieniach, jeśli oprogramowanie tego wymaga.
Dane techniczne
- Obsługiwane standardy: RS-232, RS-422, RS-485 (2-wire/4-wire).
- Prędkość transmisji: do 921.6K bps.
- Złącza: Dwa złącza DB9M.
- Zasilanie: Z portu USB hosta.
- Zakres temperatur pracy: 0°C do 70°C.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa po podłączeniu
Upewnij się, że sterowniki SeaCOM zostały zainstalowane przed podłączeniem adaptera do portu USB.
Brak zakładki 'Interface Settings' w Menedżerze urządzeń
Sterowniki SeaCOM nie zostały poprawnie zainstalowane. Zainstaluj je ponownie.
Błędy w komunikacji RS-485
Upewnij się, że opcja 'Enable Echo' jest włączona w ustawieniach, jeśli oprogramowanie tego wymaga.
Przed użyciem
- Pobierz i zainstaluj sterowniki SeaCOM ze strony Sealevel.
- Nie podłączaj adaptera do komputera przed zakończeniem instalacji oprogramowania.
- Sprawdź, czy system operacyjny to Windows 7 lub nowszy (Windows NT nie jest obsługiwany).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- RS-232/422/485
- Software'owo konfigurowalne standardy komunikacji szeregowej.
Ilustracje i schematy
- Schemat pinów DB9 dla RS-232, RS-422 i RS-485 znajduje się w sekcji Electrical Specifications.
- Rysunki CAD pokazują wymiary fizyczne urządzenia (4.3 x 3.4 x 1.3 cala).
Zgodność modelu
- Wymaga systemu Windows 7 lub nowszego.
- Urządzenie jest zasilane z portu USB; upewnij się, że port dostarcza wystarczającą ilość prądu (200 mA).
