Instrukcja obsługi karty szeregowej Sealevel 3623 PC-Comm+2.Ultra
Szybki przewodnik po instalacji i konfiguracji karty szeregowej Sealevel 3623 PC-Comm+2.Ultra. Dowiedz się, jak ustawić przełączniki DIP, skonfigurować tryby RS-232/422/485 i rozwiązywać problemy techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Karta Sealevel 3623 to dwuportowy interfejs szeregowy PCMCIA. Konfiguracja odbywa się za pomocą przełączników DIP na tylnej części karty, a instalacja wymaga oprogramowania SeaCOM i restartu komputera. str. 3, 6, 10
Najważniejsze czynności
- Konfiguracja przełączników DIP str. 10, 11
- Instalacja sterowników str. 6
Pierwsze uruchomienie
- Zainstaluj SeaCOM, włóż kartę, zrestartuj komputer. str. 6
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak działania portów
Użyj narzędzia WinSSD w folderze SeaCOM, aby zweryfikować działanie portów.
str. 6, 14Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 3.3V lub 5V | Napięcie pracy karty. | str. 9 |
| Masa | 12g | Typowa masa urządzenia. | str. 9 |
| Temperatura pracy | 0-50°C | Zakres temperatury otoczenia. | str. 9 |
Gdzie szukać w PDF
- Konfiguracja przełączników DIP str. 10
- Pinout RS-232 str. 7
- Pinout RS-422/485 str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

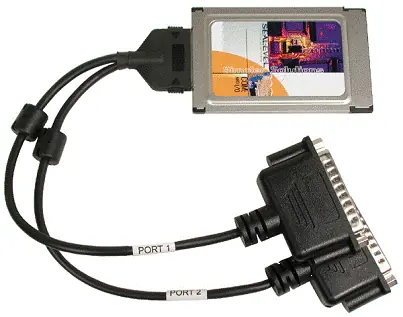

Karta Sealevel 3623 PC-Comm+2.Ultra to dwuportowy interfejs szeregowy PCMCIA, obsługujący standardy RS-232, RS-422 oraz RS-485. Przed rozpoczęciem użytkowania należy skonfigurować kartę za pomocą przełączników DIP znajdujących się na jej tylnej części. Instalacja wymaga oprogramowania SeaCOM oraz restartu komputera.
Opis urządzenia
Urządzenie jest kartą typu II PC-Card, wyposażoną w dwa porty szeregowe z 16-bajtowym buforem FIFO. Obsługuje prędkości transmisji do 921.6K bps. Karta posiada zabezpieczenia ESD oraz ochronę przed przeciążeniem termicznym.
Instalacja
Przed włożeniem karty do slotu PCMCIA należy zainstalować oprogramowanie SeaCOM. Po instalacji sterowników wymagany jest restart systemu operacyjnego, aby porty COM zostały poprawnie przypisane. W systemach Windows 95/98/ME/NT/2000 do weryfikacji działania portów służy narzędzie WinSSD.
Konfiguracja przełączników DIP
Przełączniki DIP na tylnej części karty pozwalają na indywidualną konfigurację każdego portu:
- Wybór trybu: Przełączniki 1 i 8 służą do wyboru między RS-232 a RS-422/485.
- Dupleks: Przełączniki 2 i 7 ustawiają tryb pełnego lub półdupleksu (tylko dla RS-422/485).
- Sterowanie TX: Przełączniki 3 i 6 wybierają między sterowaniem RTS a automatycznym (Auto-TX).
- Echo: Przełącznik 5 włącza lub wyłącza lokalne echo TX (wspólne dla obu portów).
- Mnożnik prędkości: Przełącznik 4 ustawia mnożnik prędkości transmisji (x1 lub x8, wspólny dla obu portów).
Obsługa RS-422/485
W trybie RS-422/485 karta nie posiada wewnętrznych rezystorów terminujących. W razie potrzeby należy zastosować zewnętrzny rezystor 120 Ohm między liniami RXD+/- (dla pełnego dupleksu) lub TXD+/- (dla półdupleksu). W trybie RS-422 rezystor jest również wymagany między CTS+ i CTS-.
Rozwiązywanie problemów
W przypadku problemów z działaniem karty:
- Sprawdź, czy nie występują konflikty przerwań (IRQ) z innymi kartami w systemie.
- Upewnij się, że karta jest poprawnie osadzona w slocie.
- Użyj narzędzia diagnostycznego WinSSD, aby sprawdzić funkcjonalność portów.
- Jeśli wybrano tryb 'No Echo', pętla zwrotna danych (loopback) nie będzie działać.
Praktyczna pomoc
Typowe problemy
Brak komunikacji z urządzeniem
Sprawdź ustawienia przełączników DIP na karcie oraz upewnij się, że nie ma konfliktów IRQ z innymi kartami w systemie.
Błąd instalacji sterowników
Upewnij się, że zainstalowano oprogramowanie SeaCOM i zrestartowano komputer po instalacji.
Brak możliwości wykonania pętli zwrotnej (loopback)
Sprawdź, czy nie włączono trybu 'No Echo' przełącznikiem nr 5.
Przed użyciem
- Skonfiguruj przełączniki DIP przed włożeniem karty do komputera
- Zainstaluj oprogramowanie SeaCOM
- Zrestartuj komputer po instalacji sterowników
- Zweryfikuj poprawność pinów dla wybranego trybu (RS-232/422/485)
- Zastosuj zewnętrzne rezystory terminujące 120 Ohm, jeśli wymagane
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Baud rate multiplier (x1/x8)
- Mnożnik prędkości transmisji ustawiany przełącznikiem 4. W trybie x8 prędkość ustawiona w oprogramowaniu jest mnożona przez 8.
- RS-485 Half-duplex
- Tryb pracy wymagający połączenia TXD i RXD. W karcie 3623 połączenie to jest realizowane wewnętrznie.
Ilustracje i schematy
- Schemat przełączników DIP (strona 10) - pokazuje funkcję każdego z 8 przełączników.

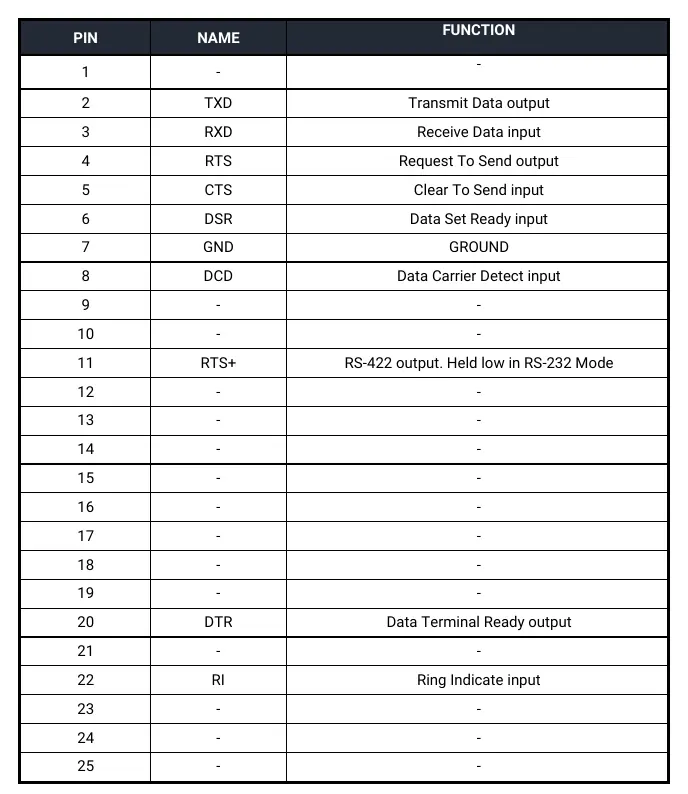

- Tabela pinów dla RS-232 (strona 7) - opisuje funkcje pinów złącza DB-25.

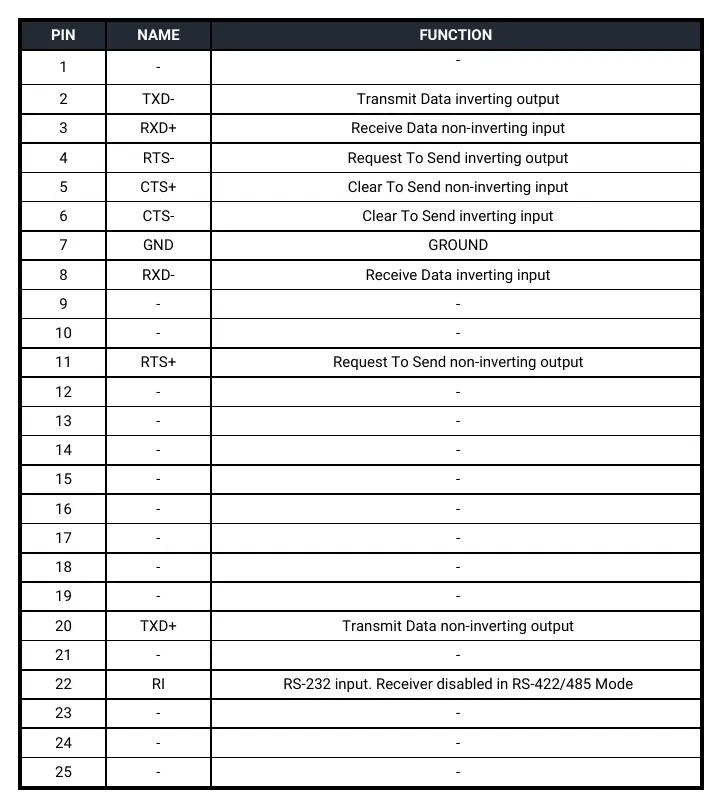

- Tabela pinów dla RS-422/485 (strona 8) - opisuje funkcje pinów w trybie różnicowym.
Zgodność modelu
- Karta nie działa w systemach Windows CE oraz PocketPC.
- Wymaga oprogramowania SeaCOM dla systemów Windows 95/98/ME/2000/XP.
- Zgodna z napięciem 3.3V lub 5V.
