Instrukcja obsługi karty szeregowej Sealevel 7204 Ultra 485+2.PCI
Szybki przewodnik po instalacji i konfiguracji karty szeregowej Sealevel 7204 Ultra 485+2.PCI. Dowiedz się, jak ustawić zworki, skonfigurować tryby RS-422/485 oraz zainstalować kartę w komputerze.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Sealevel 7204 to dwuportowa karta szeregowa PCI obsługująca standardy RS-422 i RS-485. Konfiguracja odbywa się za pomocą zworek na płytce drukowanej, a instalacja wymaga umieszczenia karty w wolnym slocie PCI i zainstalowania odpowiednich sterowników. str. 3, 12
Najważniejsze czynności
- Konfiguracja trybu RS-485 str. 6, 7
- Instalacja fizyczna str. 12
Pierwsze uruchomienie
- Pobierz sterowniki z bazy Sealevel, wyłącz komputer, zainstaluj kartę w slocie PCI, uruchom system i skonfiguruj porty. str. 12
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Konflikt zasobów
Sprawdź adresy I/O i IRQ innych kart w systemie. Użyj narzędzia SSD/WinSSD do diagnostyki.
str. 16Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura pracy | 0°C do 50°C | Zakres temperatur otoczenia podczas pracy. | str. 15 |
Gdzie szukać w PDF
- Konfiguracja zworek str. 6, 7, 8, 9
- Instalacja str. 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

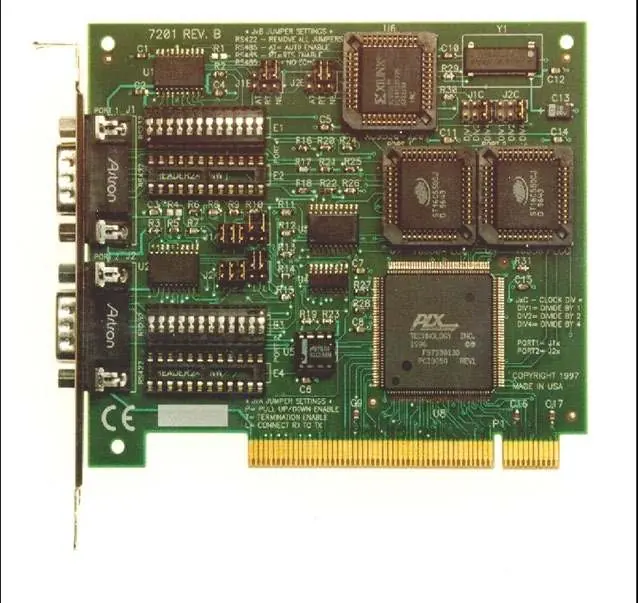

Karta Sealevel 7204 Ultra 485+2.PCI to dwuportowy adapter szeregowy PCI, wyposażony w zaawansowany układ UART 16850. Urządzenie obsługuje standardy RS-422 oraz RS-485 i jest przeznaczone do zastosowań w automatyce przemysłowej. Kluczowym elementem obsługi jest konfiguracja zworek na płytce drukowanej, która określa tryb pracy portów, terminację linii oraz prędkość transmisji.
Opis urządzenia
Karta zapewnia dwa niezależnie konfigurowalne porty szeregowe. W trybie RS-422 karta obsługuje połączenia na odległość do 4000 stóp. W trybie RS-485 umożliwia pracę w sieciach wielopunktowych (multidrop), obsługując do 31 urządzeń na port. Układ UART 16850 posiada 128-bajtowy bufor FIFO, co redukuje obciążenie procesora.
Konfiguracja karty
Konfiguracja odbywa się poprzez ustawienie zworek na płytce drukowanej:
- Tryby RS-485 (J1B, J2B): Pozwalają na wybór między trybem 'Auto' (automatyczne włączanie/wyłączanie) a 'RTS' (sterowanie sygnałem RTS). Możliwe jest również włączenie lub wyłączenie funkcji 'Echo' (NE - No Echo).
- Terminacja linii (J1A, J2A): Umożliwia dodanie rezystorów terminujących 120 Ohm oraz rezystorów podciągających/ściągających 1K Ohm, co jest niezbędne w sieciach RS-485.
- Tryby zegara (J1C-J4C): Pozwalają na wybór dzielnika zegara (DIV1, DIV2, DIV4), co wpływa na dostępne prędkości transmisji (Baud Rate).
Instalacja
- Wyłącz komputer i odłącz kabel zasilający.
- Zdejmij obudowę komputera.
- Wybierz wolny slot PCI i usuń zaślepkę.
- Ostrożnie włóż kartę Sealevel 7204 do slotu, upewniając się, że jest dobrze osadzona.
- Przykręć kartę śrubą, załóż obudowę i podłącz zasilanie.
- Zainstaluj odpowiednie sterowniki pobrane z bazy Sealevel.
Rozwiązywanie problemów
W przypadku problemów z działaniem karty, należy:
- Sprawdzić, czy nie występuje konflikt adresów I/O lub przerwań (IRQ) z innymi kartami w systemie.
- Użyć oprogramowania diagnostycznego 'SSD' lub 'WinSSD' dostarczonego przez Sealevel, aby zweryfikować poprawność konfiguracji i funkcjonalność portów.
- Upewnić się, że zworki są ustawione zgodnie z wymaganiami aplikacji.
Dane techniczne
- Temperatura pracy: 0°C do 50°C.
- Temperatura przechowywania: -20°C do 70°C.
- Wilgotność: 10% do 90% (bez kondensacji).
- Zasilanie: +12VDC (50mA), -12VDC (50mA), +5VDC (480mA).
Praktyczna pomoc
Typowe problemy
Konflikt adresów I/O lub IRQ
Upewnij się, że żadne inne urządzenie nie korzysta z tego samego adresu I/O. Użyj oprogramowania diagnostycznego SSD/WinSSD do weryfikacji.
Brak komunikacji w trybie RS-485
Sprawdź ustawienia zworek J1B/J2B (tryb Auto lub RTS) oraz czy linia jest poprawnie zakończona rezystorami (J1A/J2A).
Przed użyciem
- Sprawdź, czy karta jest poprawnie osadzona w slocie PCI.
- Ustaw zworki dla odpowiedniego trybu pracy (RS-422 lub RS-485) przed instalacją.
- Zainstaluj sterowniki z bazy Sealevel przed użyciem karty w systemie Windows.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Strona 7: Schematy ustawień zworek dla trybów RS-422 i RS-485.
- Strona 8: Schemat zworek terminacji linii (J1A/J2A).
- Strona 9: Schemat zworek trybów zegara (DIV1, DIV2, DIV4).
Zgodność modelu
- Karta przeznaczona do komputerów PC i kompatybilnych ze slotem PCI.
- Współpracuje z systemami Windows (wymaga sterowników).
Pytania do tej instrukcji
Zapytaj o konkretny model, montaż, ustawienie lub oznaczenie z PDF. Widoczne są tylko zatwierdzone wpisy.
Zadaj pytanie Ukryj szczegóły
Zaloguj się przez Google, aby zadać pytanie do tej instrukcji.
Nie ma jeszcze zatwierdzonych pytań do tej instrukcji.
