Instrukcja obsługi ładowarki Verbatim GaN Charger 100W
Szybki przewodnik po ładowarce Verbatim GaN 100W. Dowiedz się, jak używać wymiennych wtyczek (US, EU, UK), jak bezpiecznie podłączać urządzenia oraz sprawdź parametry wyjściowe portów USB-C i USB-A.
Spis treści
Najważniejsze informacje z instrukcji
Ładowarka Verbatim GaN 100W to wieloportowy zasilacz sieciowy z wymiennymi wtyczkami (US, EU, UK). Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń, w warunkach klimatu umiarkowanego (0°C-35°C). Przed użyciem upewnij się, że napięcie w gniazdku jest zgodne z wymaganiami urządzenia.
Opis urządzenia i elementy zestawu
Ładowarka posiada cztery porty wyjściowe:
- USB-C1 (PD 3.0)
- USB-C2 (PD 3.0)
- USB-C3 (PD 3.0)
- USB-A (QC 3.0)
W zestawie znajdują się wymienne końcówki: zintegrowana wtyczka US, wtyczka EU oraz wtyczka UK.

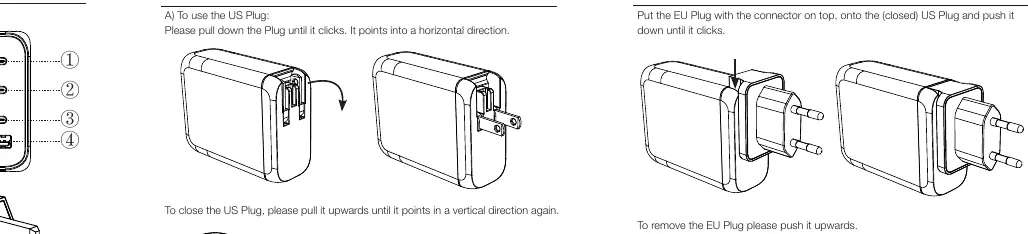

Montaż i obsługa wtyczek
- Wtyczka US: Aby użyć, pociągnij wtyczkę w dół, aż usłyszysz kliknięcie (pozycja pozioma). Aby zamknąć, pociągnij ją w górę do pozycji pionowej.
- Wtyczka EU: Upewnij się, że wtyczka US jest zamknięta. Nałóż wtyczkę EU na wtyczkę US i dociśnij, aż usłyszysz kliknięcie. Aby zdjąć, popchnij wtyczkę w górę.
- Wtyczka UK: Nałóż wtyczkę UK na zamkniętą wtyczkę US i dociśnij do kliknięcia. Aby zdjąć, popchnij wtyczkę w górę.
Podłączenie i użytkowanie
Po zamontowaniu odpowiedniej wtyczki, podłącz ładowarkę do gniazdka ściennego, a następnie podłącz kable i urządzenia do portów ładowarki. Ładowarka obsługuje wiele konfiguracji mocy w zależności od liczby podłączonych urządzeń (łącznie do 100W).
Bezpieczeństwo i konserwacja
- Chronić przed brudem, wilgocią i przegrzaniem.
- Używać tylko w suchych pomieszczeniach.
- Nie używać w pobliżu źródeł ciepła ani w bezpośrednim świetle słonecznym.
- Przed czyszczeniem lub w przypadku długiej przerwy w użytkowaniu, odłącz urządzenie od zasilania.
- Nie używać, jeśli urządzenie jest widocznie uszkodzone.
Dane techniczne
- Napięcie wejściowe: AC 100-240V, 50/60Hz, 1.8A max.
- Zabezpieczenia: przeciwzwarciowe, nadnapięciowe, nadprądowe, przed przegrzaniem.
- Wymiary: 77.5mm x 61.1mm x 29.3mm.
- Waga: 226g.
Informacje o producencie
Verbatim
Praktyczna pomoc
Typowe problemy
Urządzenie nie ładuje się
Sprawdź, czy ładowarka jest poprawnie wpięta do gniazdka oraz czy wtyczka jest prawidłowo zamontowana na obudowie.
Wtyczka nie chce się zablokować
Upewnij się, że wtyczka US jest całkowicie zamknięta (w pozycji pionowej) przed nałożeniem nakładki EU lub UK.
Ładowarka przestała działać
Jeśli urządzenie uległo uszkodzeniu lub wystąpiło zwarcie, zabezpieczenia automatycznie przerwą ładowanie. Nie otwieraj obudowy i nie używaj uszkodzonego sprzętu.
Przed użyciem
- Sprawdź, czy napięcie w gniazdku jest zgodne z wymaganiami urządzenia.
- Upewnij się, że używasz odpowiedniej wtyczki dla danego regionu.
- Sprawdź, czy urządzenie nie jest uszkodzone mechanicznie.
- Upewnij się, że temperatura otoczenia mieści się w zakresie 0°C-35°C.
Parametry w praktyce
- USB-C1/C2 PD 3.0
- Porty o wysokiej mocy (do 100W), idealne do laptopów i szybkich ładowarek.
- USB-A QC 3.0
- Port obsługujący standard Quick Charge 3.0 (do 30W).
- Total Output
- Maksymalna łączna moc ładowania wszystkich portów jednocześnie wynosi 100W.
Ilustracje i schematy
- Schemat pokazuje 4 porty wyjściowe (1-4) oraz sposób montażu wtyczek (5-7).
- Instrukcja montażu wtyczek EU/UK wymaga uprzedniego złożenia wtyczki US.
Zgodność modelu
- Produkt przeznaczony wyłącznie do urządzeń z podwójną izolacją (bez uziemienia).
- Nie jest przeznaczony do pracy z innymi adapterami zewnętrznymi.
