Instrukcja obsługi głośnika aktywnego Void Acoustics Venu 210i V2
Szybki przewodnik po instrukcji obsługi głośnika aktywnego Void Acoustics Venu 210i V2. Dowiedz się, jak podłączyć urządzenie, skonfigurować DSP, zarządzać siecią oraz zamontować głośnik.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Venu 210i V2 to aktywny głośnik niskotonowy o mocy 1500 W z wbudowanym DSP. Konfiguracja odbywa się przez port Ethernet przy użyciu oprogramowania Armonía Plus. str. 6, 14
Najważniejsze czynności
- Konfiguracja sieci i DSP str. 14, 15
- Montaż uchwytu str. 19
Pierwsze uruchomienie
- Podłącz zasilanie, odczekaj 15 sekund na inicjalizację, wybierz preset przyciskiem Preset Select. str. 12
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak wykrycia w Armonía Plus
Dostosuj ustawienia karty sieciowej PC do podsieci głośnika.
str. 16Konserwacja i reset
- Brak procedury resetu; serwisowanie tylko przez autoryzowany personel. str. 20
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1500 W | Moc wyjściowa | str. 6, 7 |
| Pasmo przenoszenia | 40 Hz - 150 Hz | Zakres częstotliwości | str. 7 |
Gdzie szukać w PDF
- Specyfikacja str. 7
- Okablowanie str. 9, 10
- DSP i oprogramowanie str. 11, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Void Acoustics Venu 210i V2 to aktywny głośnik niskotonowy o mocy 1500 W, wyposażony w dwa 10-calowe przetworniki. Urządzenie posiada wbudowany procesor DSP, który umożliwia zaawansowane sterowanie sygnałem poprzez port Ethernet. Głośnik jest przeznaczony do instalacji stałych i oferuje możliwość zasilania do czterech dodatkowych głośników średnio-wysokotonowych.
Specyfikacja techniczna
- Moc: 3000 W RMS (1500 W + 2 x 750 W)
- Pasmo przenoszenia: 40 Hz – 150 Hz (±3 dB)
- Maksymalny poziom wyjściowy: 122 dB (ciągły), 128 dB (szczytowy)
- Waga: 33 kg
- Wymiary: 334 mm (wys.) x 676 mm (szer.) x 530 mm (gł.)
- Złącza wejściowe: XLR/TRS
- Złącza wyjściowe: Neutrik speakON
Okablowanie i połączenia
Do połączeń stałych zaleca się stosowanie kabli typu Low Smoke Zero Halogen (LSZH) z miedzi beztlenowej (OFC) klasy C11000 lub wyższej. Głośnik posiada złącza wejściowe XLR/TRS oraz wyjściowe speakON. Należy pamiętać, aby nie odwracać polaryzacji sygnału przed podaniem go na moduł, ponieważ wewnętrzne obwody wzmacniacza są zoptymalizowane pod kątem efektywności energetycznej przy standardowej polaryzacji.
Konfiguracja DSP i oprogramowanie
Zarządzanie DSP odbywa się za pomocą oprogramowania Armonía Plus:
- Pobierz i zainstaluj Armonía Plus ze strony Void Acoustics.
- Podłącz głośnik do komputera lub routera za pomocą kabla Ethernet.
- W oprogramowaniu przejdź do zakładki Design, kliknij Match, a następnie Discovery, aby wykryć urządzenie.
- Włącz synchronizację, aby uzyskać dostęp do ustawień DSP.
W przypadku problemów z wykryciem urządzenia, upewnij się, że karta sieciowa komputera znajduje się w tej samej podsieci co głośnik.

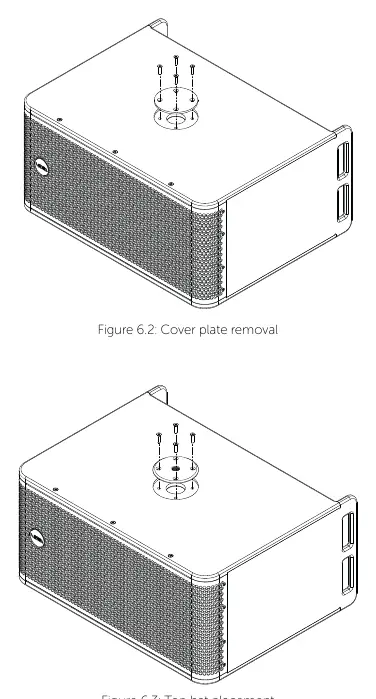

Montaż
Głośnik posiada możliwość montażu opcjonalnego uchwytu (Heavy Duty Top Hat - IT2041/IT2042):
- Odkręć cztery śruby M6 i zdejmij płytę maskującą.
- Włóż uchwyt w otwór.
- Przykręć uchwyt za pomocą czterech śrub M6.
Serwis i konserwacja
Urządzenie nie zawiera części serwisowalnych przez użytkownika. Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis. Przed wysyłką do serwisu należy uzyskać numer autoryzacji zwrotu (R.A.N.) od dealera.
Praktyczna pomoc
Typowe problemy
Brak wykrycia urządzenia w Armonía Plus
Sprawdź, czy komputer i głośnik znajdują się w tej samej podsieci. Może być konieczne ręczne ustawienie statycznego adresu IP karty sieciowej komputera.
Dioda Clip/temp świeci na żółto
Wysoka temperatura wzmacniacza. Należy zmniejszyć wzmocnienie (gain) systemu.
Dioda Clip/temp świeci na czerwono
Występuje przesterowanie sygnału wyjściowego. Należy zmniejszyć wzmocnienie systemu.
Przed użyciem
- Sprawdź przesyłkę pod kątem uszkodzeń transportowych.
- Upewnij się, że masz odpowiednie kable (LSZH, OFC klasy C11000).
- Zapewnij odpowiednią wentylację urządzenia.
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (AC 100 V - 240 V).
- Przygotuj oprogramowanie Armonía Plus do konfiguracji DSP.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 40 Hz - 150 Hz
- Zakres częstotliwości basowych obsługiwanych przez głośnik.
Ilustracje i schematy

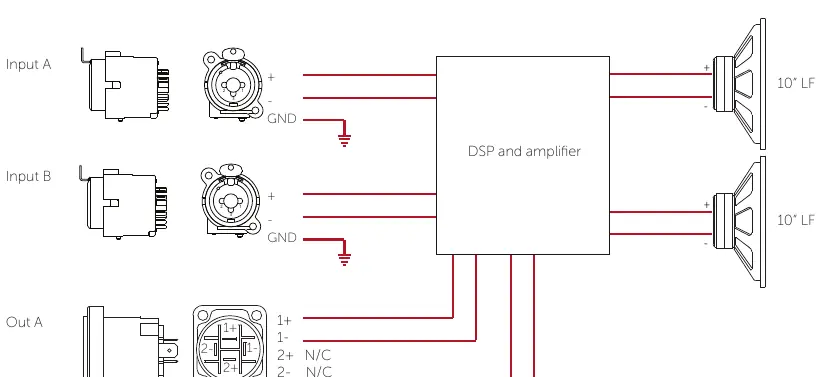

- Schemat połączeń (str. 9) pokazuje drogę sygnału od wejść XLR/TRS przez DSP do wyjść speakON.
- Schemat polaryzacji (str. 18) wyjaśnia, dlaczego ważne jest zachowanie poprawnej polaryzacji sygnału wejściowego.
Zgodność modelu
- Wymaga oprogramowania Armonía Plus do pełnej konfiguracji DSP.
- Kompatybilny z uchwytami Heavy Duty Top Hat (IT2041/IT2042).
