Instrukcja obsługi subwoofera Void Acoustics Venu 208i
Szybki przewodnik po instrukcji obsługi subwoofera Void Acoustics Venu 208i. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować DSP, zmienić ustawienia napięcia oraz zamontować subwoofer na ścianie lub suficie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Venu 208i to aktywny subwoofer z wbudowanym DSP. Instrukcja zawiera procedury instalacji, okablowania, konfiguracji sieciowej przez Armonía Plus oraz instrukcje montażu ściennego i sufitowego. str. 6, 9, 15, 22
Najważniejsze czynności
- Zmiana napięcia zasilania (115V/230V) str. 11
- Konfiguracja sieciowa w Armonía Plus str. 15, 16, 17
Pierwsze uruchomienie
- Podłącz zasilanie i sygnał audio, odczekaj 15 sekund na inicjalizację DSP. str. 13
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak wykrycia urządzenia w sieci
Sprawdź ustawienia IP karty sieciowej komputera i dopasuj je do zakresu IP urządzenia.
str. 17Konserwacja i reset
- Włączanie/wyłączanie zarządzania energią str. 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 600 W | 300 W + 2 x 150 W | str. 6, 7 |
| Pasmo przenoszenia | 42 Hz - 120 Hz | str. 7 |
Gdzie szukać w PDF
- Specyfikacja techniczna str. 7
- Montaż ścienny str. 22, 23
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Venu 208i to aktywny, ultra-kompaktowy subwoofer z wbudowanym DSP, zaprojektowany do instalacji stałych i nagłośnienia na żywo. Urządzenie posiada wbudowane moduły wzmacniacza o łącznej mocy 600 W (300 W + 2 x 150 W) i umożliwia zasilanie dodatkowych głośników średnio-wysokotonowych.
Rozpakowanie i kontrola
- Sprawdź przesyłkę pod kątem uszkodzeń transportowych natychmiast po otrzymaniu.
- Upewnij się, że dostawa jest kompletna i zgodna z zamówieniem.
- Podczas rozpakowywania zachowaj ostrożność przy usuwaniu zszywek z opakowania, aby uniknąć uszkodzenia wykończenia subwoofera.
- Zachowaj oryginalne opakowanie na wypadek konieczności zwrotu lub serwisu.
Okablowanie i połączenia
Bezpieczeństwo elektryczne: Nie otwieraj obudowy urządzenia. Serwisowanie powinno być wykonywane wyłącznie przez autoryzowany personel.
Kable: Do instalacji stałych zaleca się stosowanie kabli typu Low Smoke Zero Halogen (LSZH) z miedzi beztlenowej (OFC) klasy C11000 lub wyższej.
Zmiana napięcia: Urządzenie obsługuje 230 V i 115 V. Napięcie można zmienić, wyjmując uchwyt bezpiecznika, obracając go do odpowiedniej pozycji i wkładając z powrotem.
Konfiguracja DSP
Venu 208i posiada wbudowany procesor DSP, którym można zarządzać za pomocą oprogramowania Armonía Plus:
- Wybór presetu: Po włączeniu zasilania odczekaj 15 sekund, naciśnij przycisk preset, a następnie wybierz odpowiedni tryb.
- Zarządzanie energią: Można aktywować tryb oszczędzania energii (przytrzymując przycisk Preset Select przez 3 sekundy), który wyłącza wzmacniacz po 15 minutach braku sygnału.
- Sieć: Połączenie z komputerem odbywa się przez port Ethernet. W przypadku problemów z wykryciem urządzenia, należy sprawdzić ustawienia podsieci karty sieciowej w komputerze.
Montaż
Instalacja powinna być przeprowadzana wyłącznie przez wykwalifikowany personel. Dostępne opcje montażu:
- Uchwyt typu Yoke: Montaż za pomocą dołączonych śrub M6 i M8.
- Montaż ścienny: Wymaga użycia uchwytu T75.

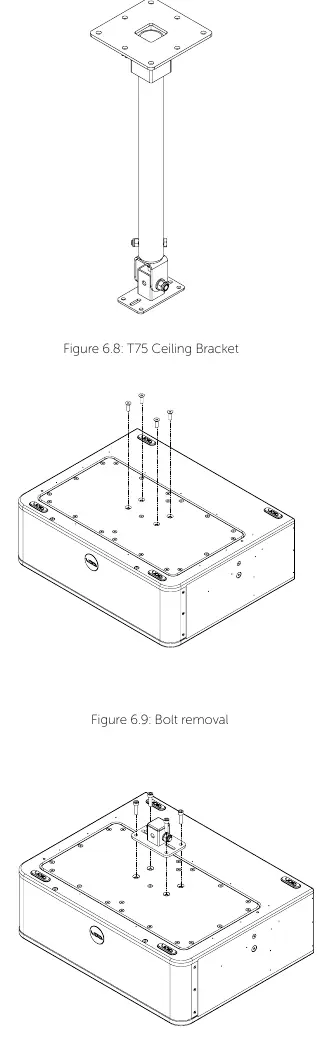

- Montaż sufitowy: Wymaga użycia uchwytu sufitowego T75 (dostępne długości 500 mm, 1000 mm, 1500 mm).
Zawsze stosuj zabezpieczenia wtórne przy montażu podwieszanym.
Serwis
W przypadku awarii należy uzyskać numer autoryzacji zwrotu (R.A.N.) od dealera. Nie wysyłaj akcesoriów ani kabli, chyba że zostaniesz o to poproszony. Dołącz szczegółowy opis usterki.
Praktyczna pomoc
Typowe problemy
Urządzenie nie jest wykrywane w Armonía Plus
Sprawdź, czy komputer i subwoofer znajdują się w tej samej podsieci. Dostosuj ustawienia IP karty sieciowej PC.
Wysoka temperatura (żółta dioda Clip/temp)
Zredukuj wzmocnienie systemu.
Brak dźwięku / Dioda statusu nie świeci
Sprawdź zasilanie, bezpiecznik oraz czy kabel zasilający jest poprawnie wpięty.
Przed użyciem
- Sprawdź przesyłkę pod kątem uszkodzeń.
- Upewnij się, że napięcie (115V/230V) jest ustawione poprawnie na uchwycie bezpiecznika.
- Zainstaluj oprogramowanie Armonía Plus na komputerze.
- Przygotuj kable typu LSZH dla instalacji stałych.
- Upewnij się, że miejsce montażu wytrzyma ciężar urządzenia (21 kg).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc wzmacniacza
- 600 W (300 W dla subwoofera + 2 x 150 W dla wyjść pełnozakresowych)
- Pasmo przenoszenia
- 42 Hz – 120 Hz (±3 dB)
Ilustracje i schematy

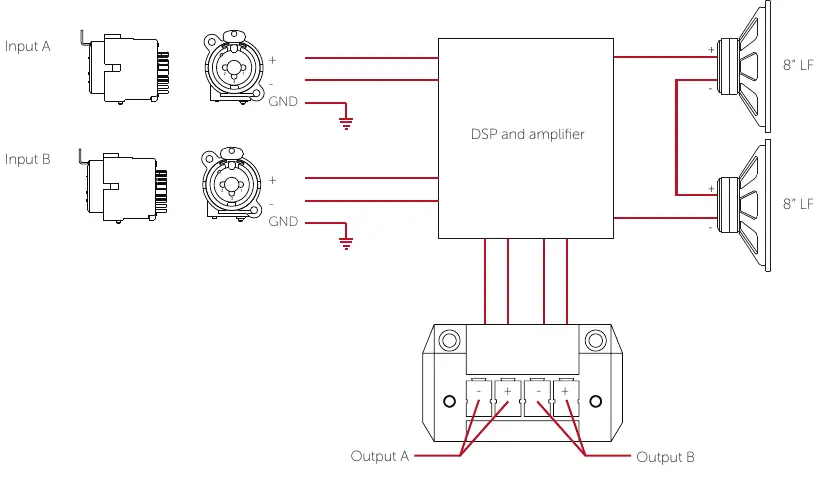

- Schemat okablowania (str. 9)

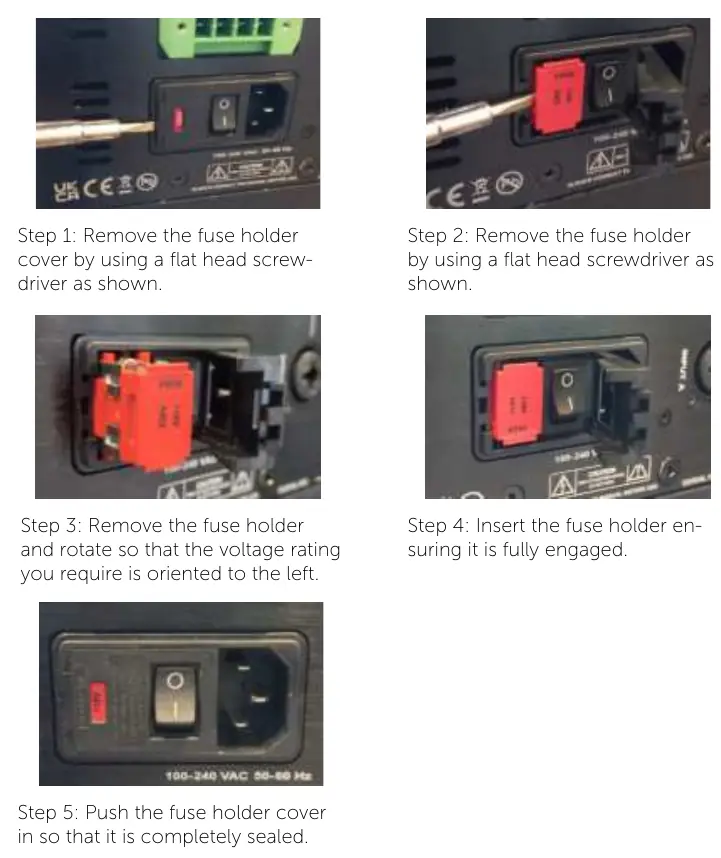

- Instrukcja zmiany napięcia bezpiecznika (str. 11)

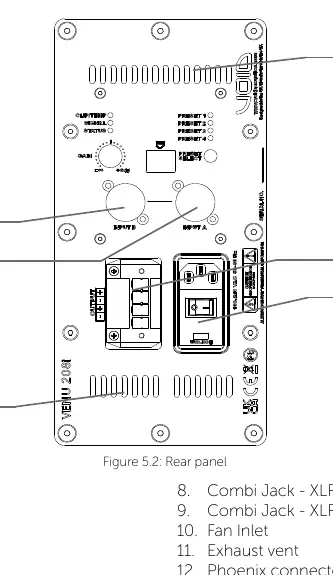

- Schemat panelu tylnego z opisem złączy (str. 12)

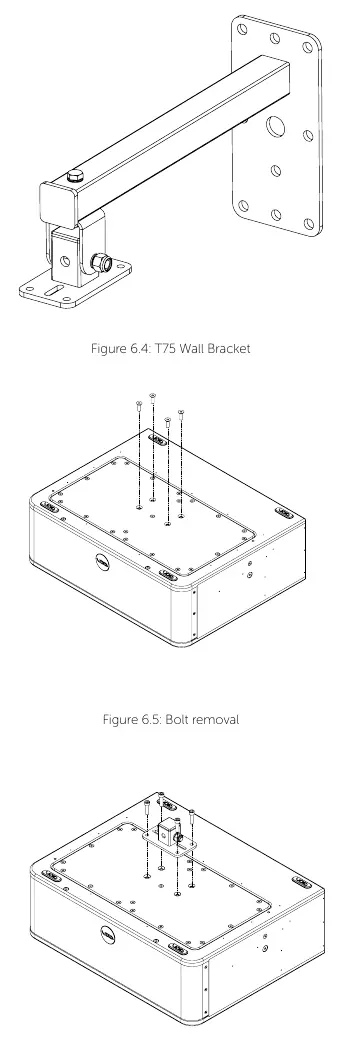

- Schemat montażu ściennego (str. 22)
Zgodność modelu
- Współpracuje z oprogramowaniem Armonía Plus.
- Kompatybilny z uchwytami montażowymi Void Acoustics serii T75.
