Volkswagen Dual Clutch Gearbox 0DD: Service Training
Kompleksowy przewodnik serwisowy dotyczący budowy, działania i obsługi dwusprzęgłowej skrzyni biegów 0DD stosowanej w pojazdach hybrydowych Volkswagen, w tym Golf GTE.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Dwusprzęgłowa skrzynia biegów 0DD została zaprojektowana przez Volkswagen specjalnie na potrzeby pojazdów hybrydowych. Dzięki kompaktowej konstrukcji znajduje zastosowanie w pojazdach segmentów A0 i B. Skrzynia współpracuje z silnikiem spalinowym 1.4 l TSI oraz silnikiem elektrycznym V141, zapewniając płynną zmianę biegów bez przerywania trakcji. System wykorzystuje trzy mokre sprzęgła: K1 i K2 do napędu oraz K0 do rozłączania silnika spalinowego.
Budowa i działanie

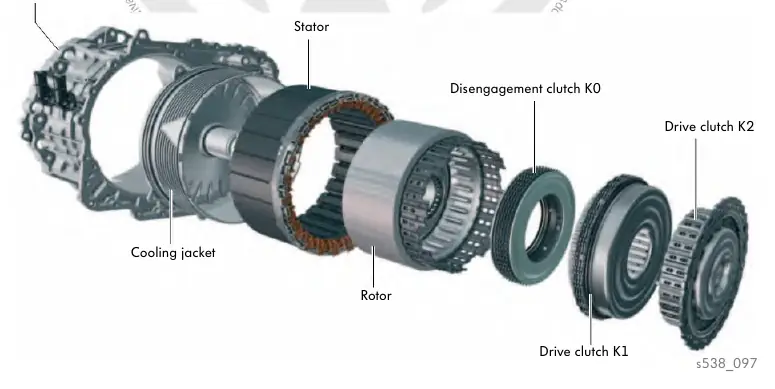

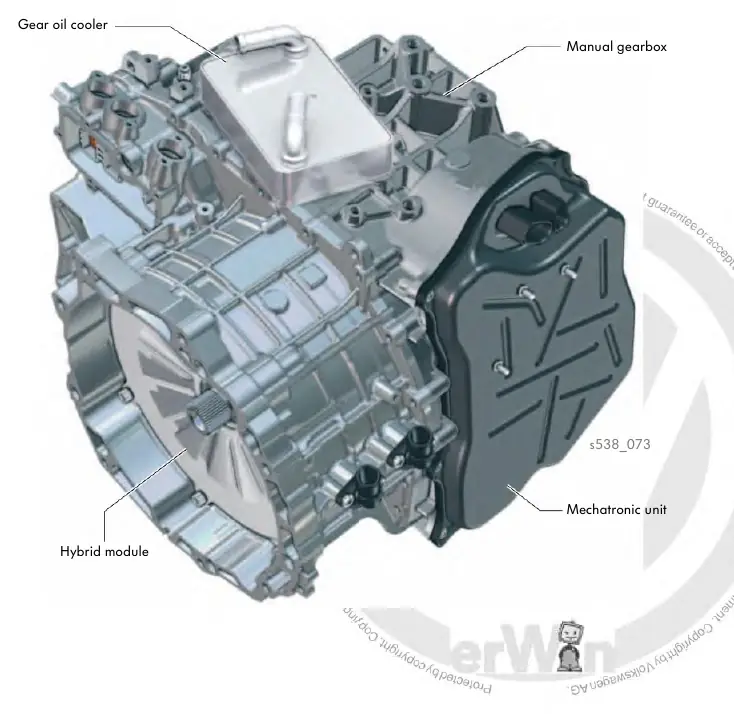

Skrzynia 0DD składa się z trzech głównych zespołów: modułu hybrydowego, przekładni manualnej z chłodnicą oleju oraz jednostki mechatronicznej. Moduł hybrydowy zawiera silnik elektryczny, sprzęgło rozłączające K0 oraz sprzęgła napędowe K1 i K2. Przekładnia manualna posiada dwa wałki wejściowe i dwa wyjściowe, co pozwala na niezależną obsługę biegów parzystych i nieparzystych. Wszystkie koła zębate mają uzębienie skośne, a pierścienie synchronizatorów pokryte są powłoką węglową, co zwiększa ich wytrzymałość termiczną i mechaniczną.
Jednostka mechatroniczna
Mechatronika steruje pracą skrzyni biegów za pomocą licznych czujników i zaworów elektromagnetycznych. Wykorzystuje dwa obiegi oleju: wysokociśnieniowy (43-53 bar) do sterowania sprzęgłami i wybierakami biegów oraz niskociśnieniowy (1,5 bar) do smarowania i chłodzenia. Pompa hydrauliczna V401 jest napędzana silnikiem bezszczotkowym, który uruchamia się już po otwarciu drzwi kierowcy, aby przygotować układ do pracy.
Obsługa i konserwacja
Procedury serwisowe, takie jak wymiana oleju, wymagają użycia testera diagnostycznego w celu aktywacji zaworu N93 i bezpiecznego opróżnienia układu. Po każdej ingerencji w podzespoły konieczne jest przeprowadzenie procedury ustawień podstawowych, która obejmuje kalibrację punktów styku sprzęgieł oraz położeń wybieraków biegów. Po ustawieniach podstawowych zaleca się wykonanie jazdy próbnej w celu adaptacji parametrów pracy skrzyni.
Bezpieczeństwo
W przypadku wykrycia usterki w jednej z połówek przekładni, jednostka mechatroniczna może wyłączyć odpowiedni zawór, co pozwala na kontynuowanie jazdy przy użyciu pozostałych biegów obsługiwanych przez drugą połowę przekładni.
Informacje o producencie
Volkswagen AG
Praktyczna pomoc
Typowe problemy
Usterka w jednej z połówek przekładni
System wyłącza uszkodzoną sekcję, umożliwiając dalszą jazdę przy użyciu sprawnej części skrzyni.
Zablokowana droga chłodzenia lub filtra oleju
Ciśnienie otwiera zawór 2/2-drogowy, zapewniając awaryjne smarowanie i chłodzenie podzespołów.
Przed użyciem
- Otwarcie drzwi kierowcy aktywuje pompę hydrauliczną V401.
- Upewnij się, że pojazd jest zaparkowany z włączonym 1. biegiem i biegiem wstecznym w pozycji P.
- Wymiana oleju wymaga użycia testera diagnostycznego.
- Po ustawieniach podstawowych konieczna jest jazda próbna.
Parametry w praktyce
- Obieg wysokociśnieniowy
- 43-53 bar, służy do sterowania sprzęgłami i wybierakami.
- Obieg niskociśnieniowy
- 1,5 bar, służy do smarowania i chłodzenia.
- Waga skrzyni
- 93 kg (z olejem).
- Liczba biegów
- 6 biegów do przodu, 1 bieg wsteczny.
Ilustracje i schematy
- Schemat przedstawia przepływ mocy przez sprzęgła K1 i K2 do odpowiednich wałków wejściowych.
- Obieg oleju pokazuje podział na sekcję wysokiego i niskiego ciśnienia.
- Wybieraki biegów są sterowane hydraulicznie za pomocą siłowników i zaworów proporcjonalnych.
Zgodność modelu
- Skrzynia 0DD przeznaczona dla pojazdów hybrydowych (np. Golf GTE).
- Konstrukcja pozwala na montaż w pojazdach segmentów A0 i B.
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
