Instrukcja obsługi 6-biegowej skrzyni biegów z podwójnym sprzęgłem Volkswagen 02E
Szczegółowa instrukcja warsztatowa dla 6-biegowej skrzyni biegów z podwójnym sprzęgłem (DSG) Volkswagen 02E, obejmująca dane techniczne, procedury serwisowe, diagnostykę usterek oraz wymianę sprzęgła i oleju.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Niniejsza instrukcja dotyczy 6-biegowej skrzyni biegów z podwójnym sprzęgłem (DSG) typu 02E, stosowanej w modelach Volkswagen Golf Variant (2007, 2010) oraz Jetta (2005, 2011). Dokument zawiera szczegółowe wytyczne serwisowe dla mechaników, obejmujące dane techniczne, procedury naprawcze oraz diagnostykę.
Bezpieczeństwo i uwagi ogólne
Podczas prac serwisowych należy zachować najwyższą czystość, aby zapobiec przedostaniu się zanieczyszczeń do wnętrza skrzyni biegów, co może prowadzić do awarii jednostki mechatronicznej lub pompy oleju. W przypadku prac przy komponentach elektrycznych należy pamiętać o rozładowaniu ładunków elektrostatycznych poprzez dotknięcie uziemionego obiektu. Wszystkie śruby samoblokujące oraz uszczelki muszą być wymieniane na nowe podczas każdego montażu.
Diagnostyka usterek
Diagnostyka powinna być przeprowadzana przy użyciu testera diagnostycznego. Instrukcja opisuje zachowanie jednostki sterującej w przypadku awarii, w tym cztery poziomy reakcji systemu – od kontynuacji jazdy w trybie awaryjnym po całkowite wyłączenie części skrzyni biegów. W przypadku braku zapisanych błędów, należy sprawdzić inne komponenty pojazdu, takie jak układ dolotowy silnika lub system ABS.
Obsługa sprzęgła
Wymiana wielotarczowego sprzęgła wymaga szczególnej ostrożności, ponieważ komponenty są wyważone fabrycznie. Należy unikać obracania części względem siebie podczas montażu. Instrukcja szczegółowo opisuje procedurę pomiaru i doboru pierścieni zabezpieczających, co jest kluczowe dla prawidłowego działania skrzyni.
Wymiana oleju i filtra
Wymiana oleju i filtra powinna odbywać się zgodnie z zalecanymi interwałami serwisowymi (co 60 000 km) lub w przypadku zanieczyszczenia oleju (np. opiłkami metalu lub płynem chłodzącym). Proces wymaga precyzyjnego ustawienia poziomu oleju przy użyciu testera diagnostycznego do monitorowania temperatury.
Konserwacja i naprawy
Dokument zawiera instrukcje demontażu i montażu jednostki mechatronicznej, chłodnicy oleju, pompy oleju oraz uszczelniaczy półosi. W przypadku napraw układu różnicowego, należy unikać jednoczesnego wykręcania śrub mocujących obu półosi, aby nie dopuścić do przestawienia kół zębatych mechanizmu różnicowego.
Informacje o producencie
Volkswagen AG
Praktyczna pomoc
Typowe problemy
Brak biegu wstecznego (wszystkie segmenty wyświetlacza świecą)
Skrzynia znajduje się w trybie awaryjnym; wymagana diagnostyka testerem.
Brak zmiany biegów (funkcja dotykowa nie działa)

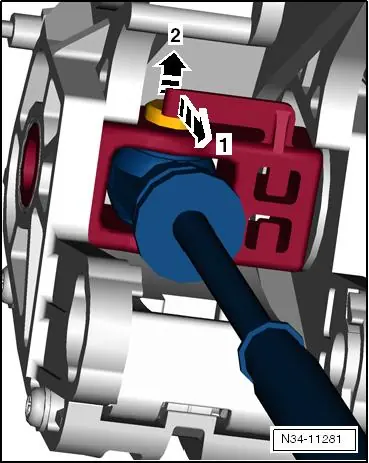

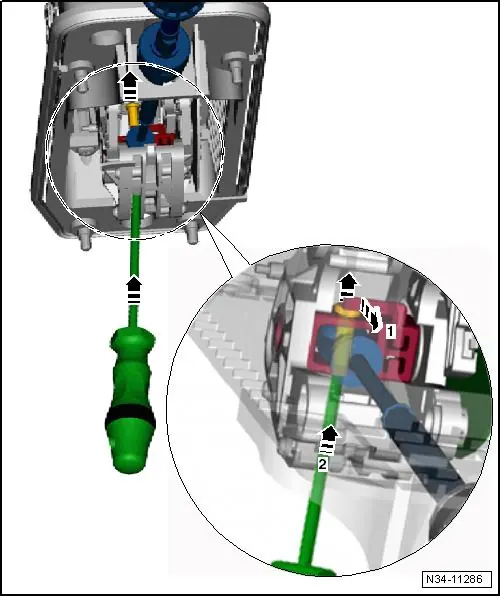

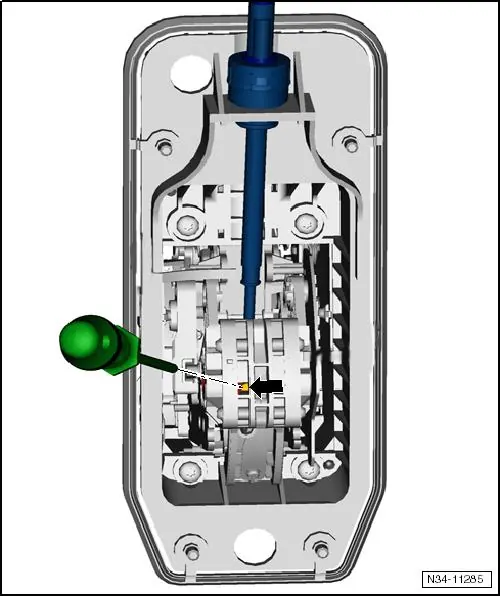

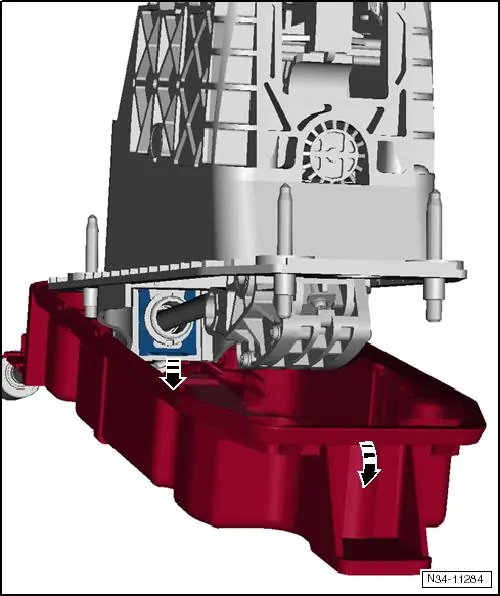

Sprawdzić zacisk zabezpieczający na wsporniku linki wybieraka; jeśli jest luźny lub uszkodzony, wymienić na nowy.
Niewystarczające przeniesienie mocy
Sprawdzić poziom płynu; uzupełniać tylko po stwierdzeniu wycieku i usunięciu nieszczelności.
Wyciek oleju z okolic uszczelniacza
Wymienić uszczelniacz, pamiętając o nasmarowaniu warg uszczelniających smarem G 052 128 A1.
Przed użyciem
- Upewnij się, że skrzynia jest czysta; zanieczyszczenia mogą uszkodzić mechatronikę.
- Przygotuj tester diagnostyczny do procedur adaptacyjnych.
- Zapewnij odpowiednie narzędzia specjalne (np. V.A.G 1783 do małych śrub).
- Przygotuj czyste powierzchnie do odkładania zdemontowanych części.
- Sprawdź, czy posiadasz nowe śruby i uszczelki (wymagane przy każdym montażu).
Parametry w praktyce
- Pojemność oleju (pierwsze napełnienie)
- 6,9 – 7,2 litra (zależnie od daty produkcji i wersji).
- Ilość oleju przy wymianie serwisowej
- Około 5,2 litra.
- Moment dokręcania śrub mechatroniki
- 5 Nm + 90 stopni (dokręcać w określonej kolejności).
- Moment dokręcania korka spustowego
- 45 Nm.
Ilustracje i schematy

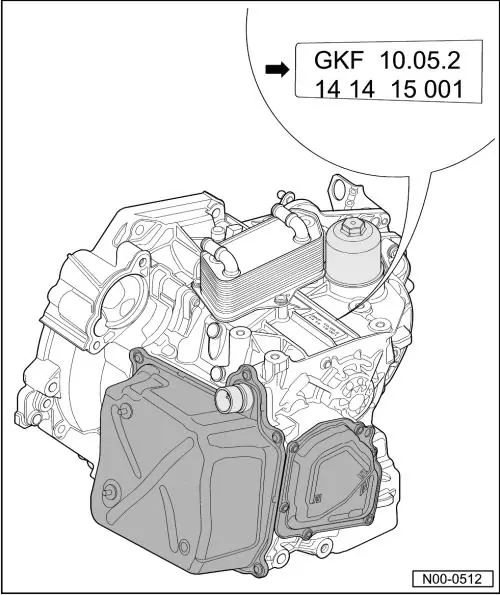

- Schemat identyfikacji skrzyni biegów (kod GKF, data produkcji, numer seryjny).
- Procedura montażu sprzęgła z użyciem trzpienia ustalającego T10303.
- Instrukcja demontażu jednostki mechatronicznej (kolejność śrub 1-10).
- Schemat wymiany uszczelniaczy półosi z użyciem narzędzia VW 771.
Zgodność modelu
- Instrukcja dotyczy modeli Golf Variant (2007, 2010) oraz Jetta (2005, 2011).
- Dotyczy 6-biegowej skrzyni DSG 02E z napędem na przednią oś.
- Wymagane użycie dedykowanego oleju do skrzyń z podwójnym sprzęgłem.
