Instrukcja techniczna silnika Volkswagen 1.4 16V 55kW
Szczegółowy przewodnik techniczny silnika Volkswagen 1.4 16V 55kW. Dokument zawiera informacje o budowie mechanicznej, układzie rozrządu, zarządzaniu silnikiem, diagnostyce oraz wymaganych narzędziach serwisowych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi program samokształcenia dotyczący silnika Volkswagen 1.4 16V o mocy 55kW. Silnik ten reprezentuje nową generację jednostek napędowych, charakteryzującą się zastosowaniem popychaczy rolkowych, plastikowego kolektora dolotowego oraz statycznego układu zapłonowego. Dokument nie zastępuje instrukcji warsztatowej, lecz służy jako pomoc techniczna w zrozumieniu konstrukcji i działania podzespołów.
Budowa silnika
Silnik 1.4 16V 55kW wprowadza szereg innowacji konstrukcyjnych:

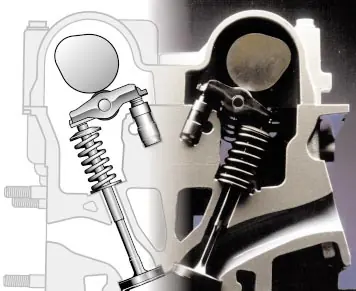

- Popychacze rolkowe: Zastąpienie popychaczy szklankowych zmniejsza tarcie i masę ruchomą, co przekłada się na mniejsze zapotrzebowanie na moc do napędu wałków rozrządu.
- Plastikowy kolektor dolotowy: Wykonany z poliamidu, jest o ok. 36% lżejszy od aluminiowego odpowiednika.
- Układ korbowy: Wał korbowy wykonany z żeliwa szarego z czterema przeciwwagami.

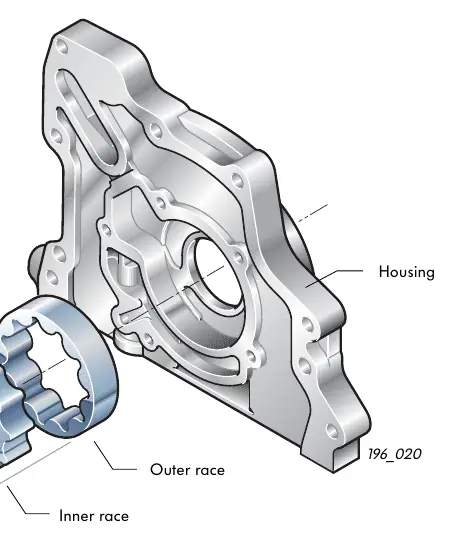

- Pompa oleju: Konstrukcja duocentryczna, napędzana bezpośrednio z wału korbowego.
Układ sterowania silnikiem
Silnik wykorzystuje system zarządzania Magneti Marelli 4AV. Kluczowe funkcje obejmują:
- Statyczny rozdzielacz wysokiego napięcia (brak części mechanicznych, mniejsza podatność na awarie).
- Sekwencyjny wtrysk paliwa.
- Inteligentną kontrolę spalania stukowego.
- Diagnostykę własną (Self-diagnosis).
System wykorzystuje czujnik prędkości obrotowej silnika G28 (w uszczelniaczu) oraz czujnik Halla G40 (na wałku rozrządu) do precyzyjnego określenia położenia wału i suwu pracy.
Diagnostyka i serwis
Instrukcja opisuje procedury diagnostyczne dostępne poprzez testery V.A.G. 1551, 1552 lub VAS 5051. Dostępne funkcje obejmują odczyt pamięci usterek, diagnozę elementów wykonawczych oraz nastawy podstawowe. W przypadku wymiany sterownika silnika lub przepustnicy konieczne jest przeprowadzenie procedury nastaw podstawowych.
Ostrzeżenia serwisowe
- Wał korbowy: Nie wolno luzować ani demontować wału korbowego. Poluzowanie śrub pokryw łożysk powoduje odkształcenie gniazd łożyskowych w aluminiowym bloku, co wymaga wymiany całego bloku wraz z wałem.
- Uszczelnienia: Przy montażu obudowy wałków rozrządu należy nakładać uszczelniacz cienką warstwą, aby uniknąć zatkania kanałów olejowych.
- Płyn chłodzący: Ze względów antykorozyjnych należy stosować wyłącznie płyn G12.
Informacje o producencie
Volkswagen AG
Praktyczna pomoc
Typowe problemy
Deformacja wału korbowego
Nie wolno luzować ani demontować wału korbowego. Poluzowanie śrub pokryw łożysk powoduje odkształcenie gniazd łożyskowych w aluminiowym bloku.
Wycieki oleju z uszczelniacza wału
Wymagane jest użycie odpowiednich narzędzi specjalnych (T10017, T10022) do precyzyjnego montażu uszczelniaczy.
Przed użyciem
- Sprawdź kod silnika (AHW/AKQ).
- Upewnij się, że posiadasz narzędzia specjalne (np. T10016 do blokady rozrządu).
- Stosuj wyłącznie płyn chłodzący G12.
- Przy montażu obudowy wałków rozrządu nakładaj uszczelniacz cienką warstwą.
Parametry w praktyce
- 1.4L 16V 55kW
- Silnik o pojemności 1390 cm3, mocy 55kW przy 5000 obr./min i momencie 128Nm przy 3200 obr./min.
Ilustracje i schematy

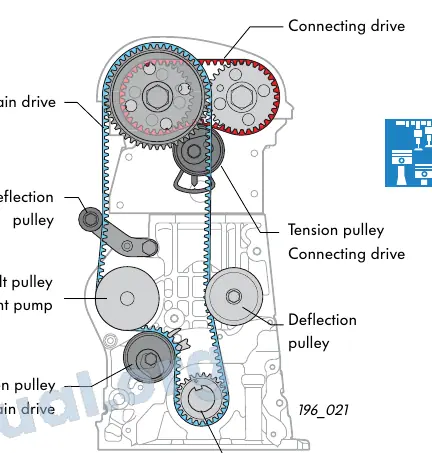

- Schemat rozrządu (str. 11) pokazuje podział na napęd główny i łączący.
- Schemat układu sterowania (str. 22) przedstawia połączenia czujników z jednostką sterującą 4AV.
Zgodność modelu
- Silnik 1.4 16V 55kW różni się od wersji 74kW zastosowaniem popychaczy rolkowych zamiast szklankowych.
- Wersja 1.6 16V 88kW posiada inne rozwiązania (np. aluminiowy kolektor dolotowy).
