Instrukcja montażu haka holowniczego Class 3 Trailer Hitch 2-Inch Receiver
Szybki przewodnik montażu haka holowniczego Class 3 Trailer Hitch 2-Inch Receiver do pojazdów Honda Pilot (2016-2022) oraz Acura MDX (2014-2020). Zawiera listę narzędzi, specyfikację obciążenia oraz kroki instalacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja montażu haka holowniczego klasy 3 do Honda Pilot (2016-2022) i Acura MDX (2014-2020). Wymaga użycia klucza dynamometrycznego i pomocy drugiej osoby. str. 1, 3, 4
Najważniejsze czynności
- Montaż wsporników bocznych str. 3
- Uniesienie i przykręcenie haka do pojazdu str. 3
- Dokręcenie śrub kluczem dynamometrycznym str. 4
Problemy i rozwiązania
Poluzowane elementy
Okresowo sprawdzaj dokręcenie wszystkich elementów złącznych.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Gross Trailer Weight | 6000 lbs | Maksymalna masa przyczepy | str. 1 |
| Tongue Weight | 900 lbs | Nacisk na kulę | str. 1 |
Gdzie szukać w PDF
- Informacje ogólne i parametry str. 1
- Narzędzia i akcesoria str. 2
- Instrukcja montażu str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

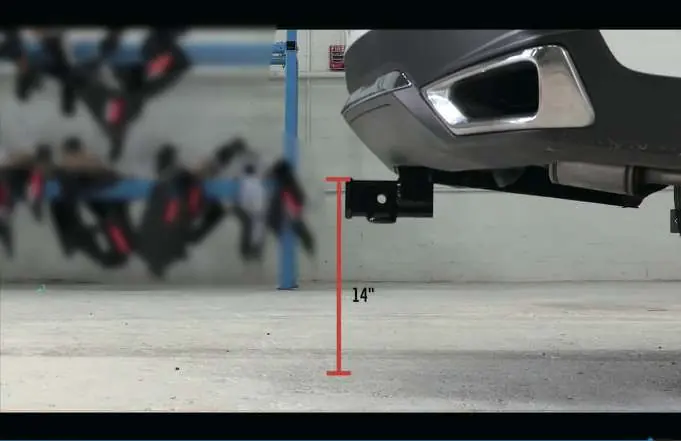

Niniejsza instrukcja dotyczy montażu haka holowniczego klasy 3 (Class 3 Trailer Hitch 2-Inch Receiver) w pojazdach Honda Pilot (roczniki 2016-2022) oraz Acura MDX (roczniki 2014-2020).
Ostrzeżenia dotyczące bezpieczeństwa:
- Podczas montażu zawsze należy nosić okulary ochronne.
- Należy okresowo sprawdzać dokręcenie wszystkich elementów złącznych oraz stan elementów konstrukcyjnych haka.
- Nigdy nie należy przekraczać dopuszczalnej masy holowania określonej przez producenta pojazdu.
Parametry obciążenia:
- Dopuszczalna masa całkowita przyczepy: 6000 lbs (ok. 2721 kg).
- Dopuszczalny nacisk na kulę (Tongue Weight): 900 lbs (ok. 408 kg).
- Dopuszczalna masa z systemem rozkładu masy (Weight Distribution): 8000 lbs (ok. 3628 kg).
- Dopuszczalny nacisk na kulę z systemem rozkładu masy: 900 lbs (ok. 408 kg).
Wymagane narzędzia
Do poprawnego montażu przygotuj następujące narzędzia:
- Klucz dynamometryczny
- Klucz płaski/oczkowy
- Nasadki 22 mm
- Przedłużka 5 cali
- Wiertarka/wkrętarka (power drill)
- Okulary ochronne
Zawartość zestawu
Zestaw zawiera elementy montażowe:
- Śruby sześciokątne (Hex Bolts) M12 - 6 szt.
- Podkładki sprężynowe (Spring Washer) M12 - 6 szt.
- Nakrętki kołnierzowe (Hex Flange Nuts) M12 - 4 szt.
- Śruby kołnierzowe (Hex Flange Bolts) M12 - 6 szt.
Proces montażu
Wskazówki instalacyjne: Przed rozpoczęciem przeczytaj dokładnie instrukcję. Zaleca się pracę w dwie osoby.

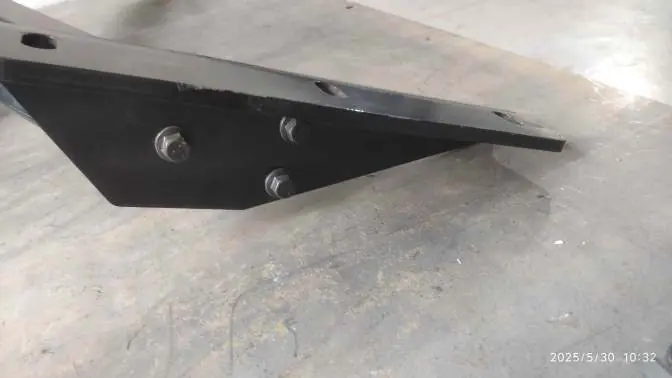

- Montaż wstępny: Złóż elementy haka zgodnie z rysunkami technicznymi, montując wsporniki boczne.
- Instalacja na pojeździe: Unieś hak holowniczy (z pomocą drugiej osoby lub przy użyciu podnośnika) i umieść go w miejscu montażu pod pojazdem.
- Mocowanie: Włóż śruby i podkładki sprężynowe, a następnie lekko je dokręć ręcznie.
- Dokręcanie: Użyj narzędzi elektrycznych do wstępnego dokręcenia śrub, a następnie użyj klucza dynamometrycznego, aby dokręcić je z odpowiednią siłą zgodnie ze specyfikacją pojazdu.
Praktyczna pomoc
Typowe problemy
Trudności z montażem
Zaleca się wykonywanie montażu w dwie osoby, aby ułatwić pozycjonowanie haka.
Poluzowane elementy
Należy okresowo sprawdzać dokręcenie wszystkich śrub i nakrętek, aby zapewnić bezpieczeństwo konstrukcji.
Przed użyciem
- Załóż okulary ochronne
- Upewnij się, że masz pomocnika do podtrzymania haka
- Przygotuj klucz dynamometryczny i nasadki 22mm
- Sprawdź, czy wszystkie elementy zestawu są obecne
- Zweryfikuj dopuszczalną masę holowania dla swojego pojazdu
Parametry w praktyce
- Gross Trailer Weight
- Maksymalna masa całkowita przyczepy (6000 lbs)
- Tongue Weight
- Maksymalny nacisk pionowy na kulę haka (900 lbs)
- Weight Distribution
- Maksymalna masa przyczepy przy użyciu systemu rozkładu masy (8000 lbs)
Ilustracje i schematy
- Rysunki pokazują kolejność montażu wsporników bocznych do głównej ramy haka.
- Ilustracje wskazują punkty mocowania śrub pod podwoziem pojazdu.
- Zdjęcia demonstrują użycie klucza dynamometrycznego do finalnego dokręcenia.
Zgodność modelu
- Kompatybilny z Honda Pilot (2016-2022)
- Kompatybilny z Acura MDX (2014-2020)
