Instrukcja montażu haka holowniczego Horizon 84557
Szybki przewodnik instalacji haka holowniczego Horizon 84557 do Ford Maverick. Zawiera kroki montażu, wymagane narzędzia, momenty dokręcania śrub oraz wskazówki bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje montaż haka holowniczego Horizon 84557 w pojeździe Ford Maverick (2022+). Proces obejmuje demontaż wydechu i panelu podwozia, instalację haka przy użyciu dołączonych śrub i podkładek, oraz przycięcie panelu dekoracyjnego. str. 2, 3
Najważniejsze czynności
- Dokręcanie śrub M12 str. 3, 5
- Dokręcanie śrub 7/16 str. 3, 5
Pierwsze uruchomienie
- Przygotowanie pojazdu str. 2, 3
Problemy i rozwiązania
Trudności z wieszakami wydechu
Użyj wody z mydłem do smarowania wieszaków.
str. 3Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Max Gross Trailer Weight | 4500 lb (2043 kg) | Maksymalna masa przyczepy | str. 1, 2 |
| Max Tongue Weight | 675 lb (306 kg) | Maksymalny nacisk na kulę | str. 1, 2 |
Gdzie szukać w PDF
- Strona tytułowa i ostrzeżenia str. 1
- Wymagane narzędzia i aplikacje str. 2
- Instrukcja montażu str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

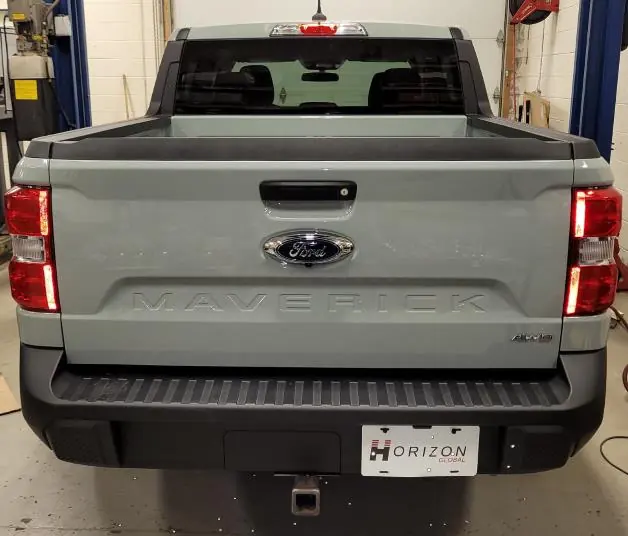

Niniejsza instrukcja dotyczy montażu haka holowniczego klasy 3 (numery części: 76557, 84557, CQT76557) w pojeździe Ford Maverick (roczniki 2022 i nowsze). Średni czas instalacji wynosi około 60 minut. Hak posiada nośność 4500 lb (2043 kg) dla masy przyczepy oraz 675 lb (306 kg) dla nacisku na kulę.
Wymagane narzędzia
- Klucz dynamometryczny
- Zestaw nasadek (7 mm, 19 mm, 11/16")
- Przedłużka do nasadek
- Śrubokręt płaski
- Szczypce do demontażu wydechu
- Szlifierka (do przycięcia panelu)
- Szczotka druciana
- Woda z mydłem (do smarowania wieszaków wydechu)
- Okulary ochronne
Procedura montażu
- Demontaż wydechu: Użyj wody z mydłem do nasmarowania gumowych wieszaków wydechu. Używając szczypiec, zdejmij dwa wieszaki. Pamiętaj o podparciu układu wydechowego przed zdjęciem wieszaków.
- Demontaż panelu: Używając nasadki 7 mm i śrubokręta płaskiego, usuń 8 śrub i 1 nit z dolnego panelu dekoracyjnego po stronie pasażera.
- Demontaż śrub podwozia: Używając nasadki 19 mm, odkręć dwie śruby M12 z dolnej powierzchni podwozia po obu stronach pojazdu.
- Instalacja haka: Wprowadź śruby zamkowe i podkładki przez otwory dostępowe za pomocą dołączonych drutów prowadzących. Podnieś hak i zabezpiecz go podkładkami stożkowymi i nakrętkami. Użyj dystansów (spacerów) zgodnie z instrukcją, aby zabezpieczyć hak śrubami M12.
- Dokręcanie: Dokręć wszystkie śruby M12 momentem 68 Ft.-Lb (92 N*M) oraz śruby 7/16" momentem 50 Ft.-Lb (68 N*M).

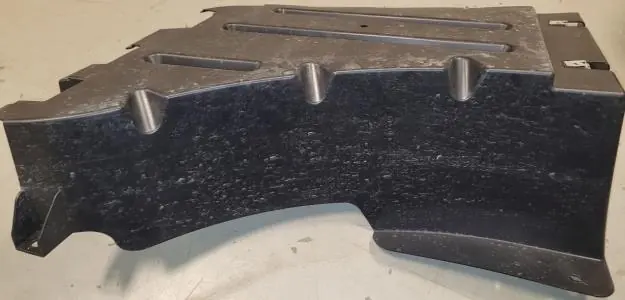

- Przycięcie panelu: Użyj szlifierki, aby przyciąć panel dekoracyjny zgodnie z zaznaczonym obszarem (wymiary 2.50" x 3.00").
- Wykończenie: Zamontuj ponownie panel dekoracyjny, wieszaki wydechu i tłumik.
Bezpieczeństwo
Zawsze noś okulary ochronne podczas pracy pod pojazdem. Upewnij się, że wszystkie śruby są dokręcone z odpowiednim momentem obrotowym. Nie używaj palnika do wycinania otworów montażowych. Regularnie sprawdzaj stan dokręcenia śrub haka.
Praktyczna pomoc
Typowe problemy
Trudności z demontażem wieszaków wydechu
Użyj wody z mydłem do nasmarowania gumowych wieszaków, co ułatwi ich zsunięcie.
Panel dekoracyjny nie pasuje po montażu
Upewnij się, że przycięto panel zgodnie z wymiarami 2.50" x 3.00" wskazanymi w instrukcji.
Przed użyciem
- Załóż okulary ochronne
- Przygotuj klucz dynamometryczny
- Wspieraj wydech przed demontażem wieszaków
- Sprawdź, czy masz wszystkie elementy zestawu montażowego
- Upewnij się, że pojazd jest bezpiecznie uniesiony
Parametry w praktyce
- M12 fasteners
- Śruby M12 należy dokręcać momentem 68 Ft.-Lb (92 N*M).
- 7/16 fasteners
- Śruby 7/16" należy dokręcać momentem 50 Ft.-Lb (68 N*M).
- Max Gross Trailer Weight
- Maksymalna dopuszczalna masa całkowita przyczepy (4500 lb / 2043 kg).
- Max Tongue Weight
- Maksymalny dopuszczalny nacisk pionowy na kulę haka (675 lb / 306 kg).
Ilustracje i schematy

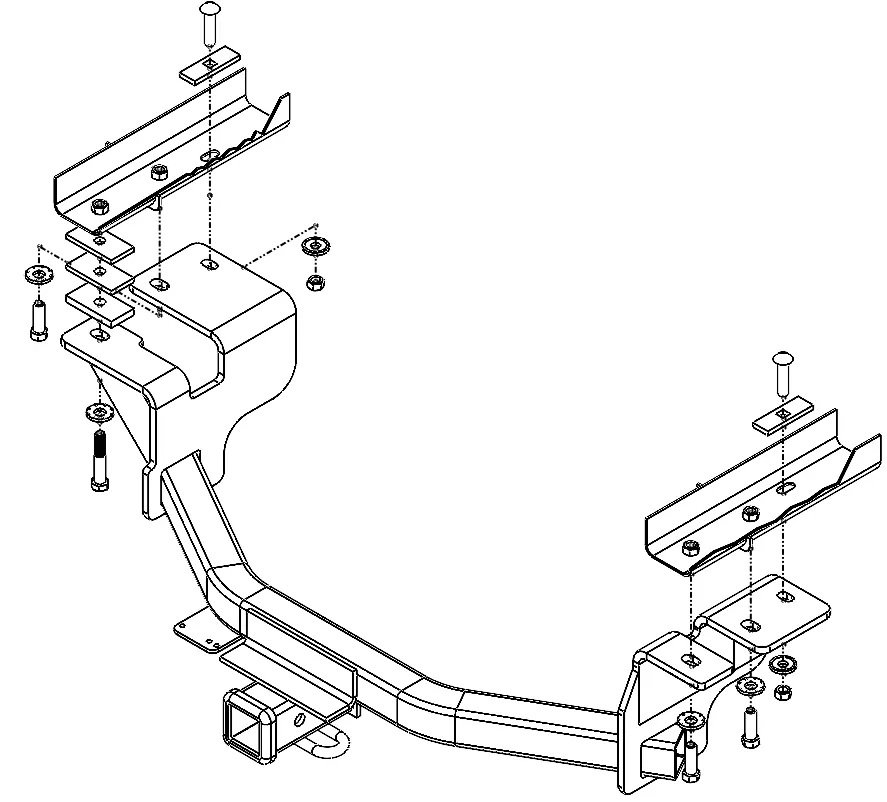

- Rysunek 1: Schemat montażu śrub i podkładek w podwoziu
- Rysunek 2: Wymiary przycięcia panelu dekoracyjnego
- Rysunek 3: Lokalizacja śrub podwozia do usunięcia
Zgodność modelu
- Zaprojektowany dla Ford Maverick (2022-Current)
- Zgodny z normami V.E.S.C. V-5 i SAE J684
