Meble / Szafki i przechowywanie
Instrukcja montażu szafki akcentującej Wayfair Millwood Pines Asante Farmhouse 2-Door
Kompletny przewodnik montażu szafki akcentującej Wayfair Millwood Pines Asante Farmhouse 2-Door. Instrukcja zawiera listę części, szczegółowe kroki montażu, ostrzeżenia dotyczące bezpieczeństwa oraz limity obciążenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowe kroki montażu szafki akcentującej, w tym listę części, schematy łączenia paneli oraz zasady bezpieczeństwa i limity obciążenia. str. 2, 3, 4, 5
Najważniejsze czynności
- Montaż korpusu str. 3, 4
- Montaż nóg str. 5
- Montaż półki str. 6
Problemy i rozwiązania
Problemy z montażem lub użytkowaniem
Skontaktuj się z obsługą klienta pod adresem [email protected], podając numer zamówienia.
str. 6Konserwacja i reset
- Okresowo sprawdzaj wszystkie połączenia i dokręcaj je w razie potrzeby. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Limit obciążenia blatu | 80 lbs | Maksymalne obciążenie blatu | str. 2 |
| Limit obciążenia półki | 30 lbs | Maksymalne obciążenie półki | str. 2 |
Gdzie szukać w PDF
- Lista części i ostrzeżenia str. 2
- Kroki montażu 1-2 str. 3
- Kroki montażu 3-4 str. 4
- Kroki montażu 5-6 str. 5
- Krok montażu 7 i kontakt str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu szafki akcentującej. Przed przystąpieniem do pracy należy sprawdzić wszystkie części zgodnie z listą. Ważne: Nie używaj elektronarzędzi podczas montażu, aby uniknąć uszkodzenia mebla. Śruby należy dokręcać z wyczuciem, nie przekręcając ich.
Ostrzeżenia i bezpieczeństwo
- Produkt przeznaczony wyłącznie do użytku domowego (niekomercyjnego).
- Nie siadaj ani nie stawaj na produkcie.
- Nie używaj produktu, jeśli jakikolwiek element jest uszkodzony.
- Limity obciążenia: Maksymalnie 80 funtów (ok. 36 kg) dla blatu oraz 30 funtów (ok. 13,5 kg) dla półki, przy równomiernym rozłożeniu ciężaru.
- Okresowo sprawdzaj wszystkie połączenia i dokręcaj je w razie potrzeby.
Lista części
Zestaw zawiera: blat (A), panel przedni (B), panel tylny (C), panele boczne (D), panel dolny (E), półkę (F), nogi (G i H) oraz zestaw montażowy (śruby H1, H2, podkładki H3, stopki H4, klucz imbusowy H5, kołki do półki H6).
Instrukcja montażu krok po kroku
Krok 1: Umieść blat (A) na miękkim podłożu. Przymocuj panel tylny (C) do blatu (A) za pomocą śrub (H1) i podkładek (H3), używając klucza (H5). Upewnij się, że panel jest wyrównany z rowkiem w blacie. Pozostaw śruby luźne na tym etapie.
Krok 2: Wsuń panele boczne (D), upewniając się, że są wyrównane z rowkiem w panelu tylnym (C).
Krok 3: Przymocuj panel dolny (E) za pomocą śrub (H1) i podkładek (H3). Zwróć uwagę, aby ogranicznik drzwi na panelu E był skierowany w stronę frontu. Pozostaw śruby luźne.
Krok 4: Przymocuj panel przedni (B) za pomocą śrub (H1) i podkładek (H3). Po zakończeniu tego kroku dokręć całkowicie wszystkie śruby z kroków 1-4.

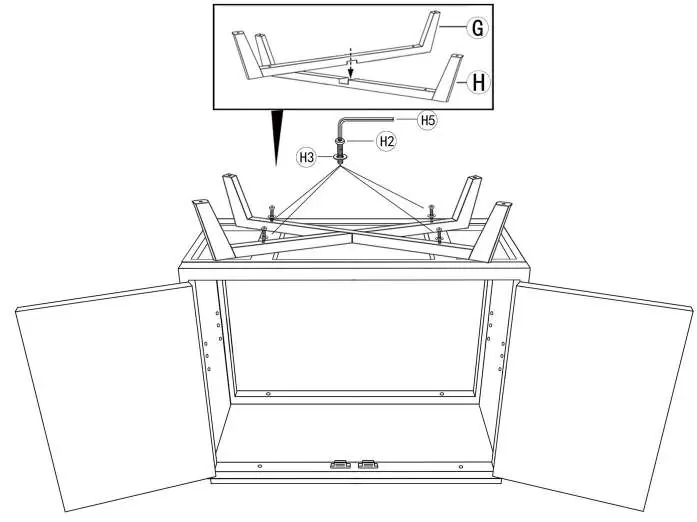

Krok 5: Przymocuj nogi (G i H) do spodu szafki za pomocą śrub (H2) i podkładek (H3).
Krok 6: Przykręć stopki (H4) do spodu nóg.
Krok 7: Otwórz drzwi, włóż kołki (H6) w wybrane otwory na panelach bocznych i umieść półkę (F) wewnątrz szafki.
Konserwacja i kontakt
W razie problemów z montażem lub użytkowaniem, prosimy o kontakt mailowy pod adresem [email protected]. W wiadomości należy podać numer zamówienia oraz szczegółowy opis problemu, najlepiej ze zdjęciami.
Informacje o producencie
Wayfair
Praktyczna pomoc
Typowe problemy
Szafka jest niestabilna
Upewnij się, że wszystkie śruby zostały w pełni dokręcone po zakończeniu montażu korpusu (krok 4).
Trudności z dopasowaniem paneli
Nie dokręcaj śrub całkowicie w krokach 1-3. Pozostawienie ich luźnymi pozwala na lepsze dopasowanie elementów przed ostatecznym dokręceniem.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części na stronie 2.
- Przygotuj miękkie podłoże (np. dywan lub karton), aby chronić wykończenie mebla.
- Upewnij się, że nie używasz elektronarzędzi.
- Sprawdź, czy posiadasz wszystkie śruby (H1, H2) i klucz imbusowy (H5).
Parametry w praktyce
- Limit obciążenia blatu
- Maksymalnie 80 funtów (ok. 36 kg) przy równomiernym rozłożeniu.
- Limit obciążenia półki
- Maksymalnie 30 funtów (ok. 13,5 kg) przy równomiernym rozłożeniu.
Ilustracje i schematy
- Krok 1: Łączenie blatu z panelem tylnym.
- Krok 3-4: Montaż panelu dolnego i przedniego.
- Krok 5: Montaż nóg do podstawy szafki.
- Krok 7: Montaż półki wewnętrznej na kołkach.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku domowego (niekomercyjnego).
