Instrukcja montażu żyrandola Wayfair 1920S

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje proces montażu i instalacji żyrandola Wayfair 1920S. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej. Jeśli nie posiadasz doświadczenia w pracach elektrycznych, zaleca się zlecenie montażu wykwalifikowanemu elektrykowi.

Bezpieczeństwo

• Przed instalacją upewnij się, że zasilanie jest odłączone.
• Nie używaj urządzenia, jeśli jakiekolwiek części są uszkodzone lub brakuje elementów.
• Wszystkie połączenia elektryczne muszą być zgodne z lokalnymi przepisami.
• Upewnij się, że żadne gołe przewody nie wystają poza złącza.

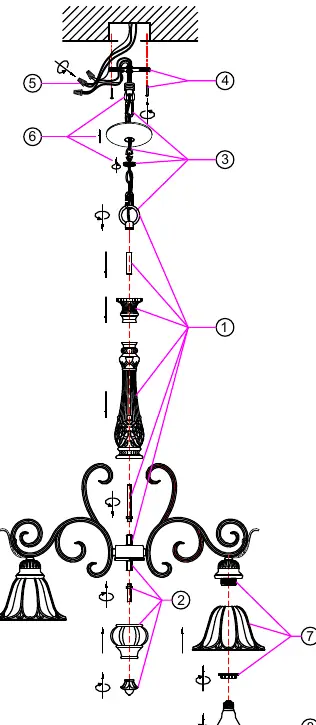

Montaż krok po kroku

1. Przymocuj gwintowaną rurkę do łącznika za pomocą nakrętki. Następnie kolejno nałóż element środkowy, kielich gniazda i okrągłą rurkę, zabezpieczając całość pierścieniem.
2. Przymocuj drugą gwintowaną rurkę do łącznika nakrętką. Nałóż metalową kulę w kształcie dyni i zabezpiecz ozdobnym zakończeniem.
3. Dostosuj długość łańcucha i przewodu. Przeciągnij przewód przez łańcuch, górę kryształową i czaszę (canopy). Połącz łańcuch z pętlą kołnierza śrubowego oraz pierścieniem wiszącym oprawy.
4. Przykręć wspornik montażowy do puszki przyłączeniowej za pomocą dołączonych śrub.
5. Umieść czaszę na wsporniku montażowym i zabezpiecz ją pętlą kołnierza śrubowego.
6. Umieść szklany klosz na gnieździe i zabezpiecz go pierścieniem blokującym.
7. Wkręć żarówkę (brak w zestawie). Nie przekraczaj maksymalnej mocy.
8. Przywróć zasilanie i przetestuj działanie lampy.

Podłączenie elektryczne

Podczas wykonywania połączeń użyj złączy przewodów:

• Przewód czarny (fazowy) połącz z czarnym przewodem instalacji.
• Przewód biały (neutralny) połącz z białym przewodem instalacji.
• Przewód uziemiający połącz z zaciskiem uziemiającym.

Upewnij się, że żadne przewody nie pozostają odsłonięte poza złączami.
