Instrukcja montażu kinkietu Wayfair 1405-1W Moshannon

Najważniejsze informacje

Przed przystąpieniem do instalacji kinkietu Wayfair 1405-1W Moshannon należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników lub wyłączniku automatycznym. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Należy używać wyłącznie żarówek o specyfikacji zgodnej z zaleceniami producenta i nie przekraczać maksymalnej mocy.

Przygotowanie do instalacji

Przed montażem należy ostrożnie wyjąć urządzenie z opakowania i sprawdzić zawartość żółtej torebki z częściami. Należy usunąć stary kinkiet wraz ze starym wspornikiem montażowym. Wspornik montażowy (B) posiada kilka par otworów gwintowanych – należy wybrać te, które pasują do rozstawu otworów w puszce elektrycznej i płycie tylnej. Śruby montażowe (A) powinny być zamocowane do wspornika (B) i zabezpieczone nakrętkami (C). Przeciągnij przewody zasilające przez środek wspornika (B) i przykręć go do puszki elektrycznej za pomocą śrub (D).

Podłączenie przewodów

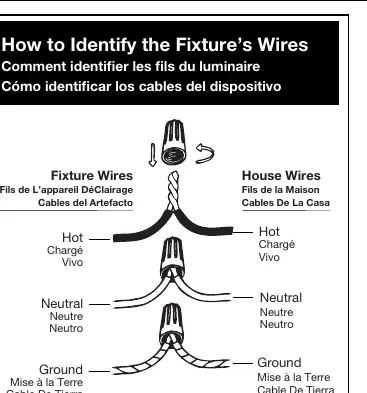

Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar lampy. Należy połączyć przewody kinkietu z przewodami zasilającymi z puszki elektrycznej zgodnie z poniższymi zasadami:

• Przewód fazowy (Hot): Łączymy przewód fazowy kinkietu (gładki, czarny lub przezroczysty z czarnym wewnętrznym splotem) z przewodem fazowym zasilania.
• Przewód neutralny (Neutral): Łączymy przewód neutralny kinkietu (żebrowany, biały lub przezroczysty z białym wewnętrznym splotem) z przewodem neutralnym zasilania.
• Przewód uziemiający (Ground): Łączymy przewód uziemiający kinkietu (zielony, miedziany lub przezroczysty z zielonym splotem) z przewodem uziemiającym instalacji domowej. Jeśli w puszce nie ma przewodu uziemiającego, należy owinąć przewód uziemiający kinkietu wokół śruby uziemiającej (E) na wsporniku montażowym.

Po połączeniu należy skręcić końcówki przewodów i zabezpieczyć je złączkami (nakrętkami do przewodów), upewniając się, że wszystkie skręty są w tym samym kierunku, a następnie wsunąć przewody do puszki.

Montaż kinkietu

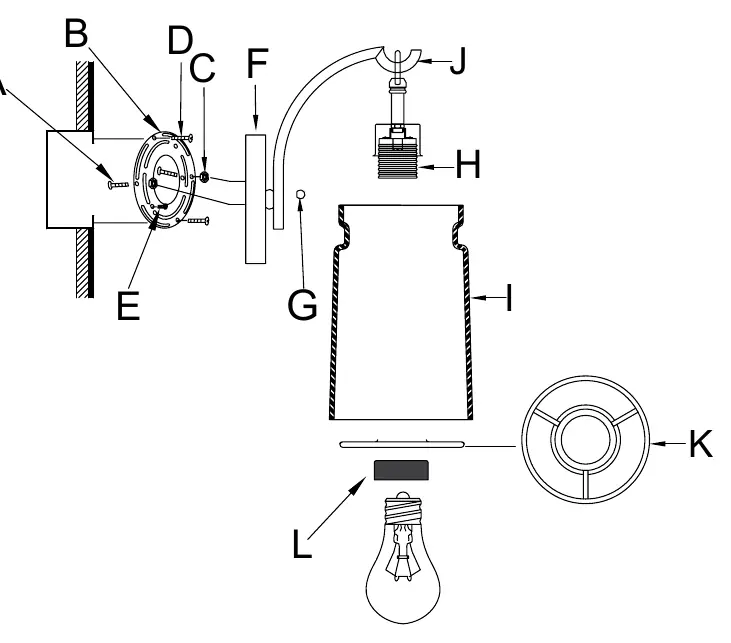

1. Umieść płytę tylną (F) na śrubach montażowych (A), tak aby wystawały one przez otwory w płycie.
2. Przykręć nakrętki dekoracyjne (G) na śruby (A) i dokręcaj, aż płyta tylna będzie ściśle przylegać do ściany.
3. Wsuń pająk (K) do klosza szklanego (I) aż do oporu.
4. Przytrzymaj klosz z pająkiem nad oprawką (H) i zabezpiecz całość za pomocą osłony gniazda (L).
5. Wkręć odpowiednią żarówkę, włącz zasilanie i przetestuj działanie lampy.

Wskazówki dotyczące oświetlenia

Aby uzyskać najlepszy efekt oświetleniowy, warto stosować oświetlenie warstwowe, łącząc oświetlenie zadaniowe z nastrojowym. Zaleca się stosowanie ściemniaczy, które pozwalają na kontrolę natężenia światła. W przypadku montażu lamp wiszących nad wyspą kuchenną, zaleca się zachowanie odstępu co najmniej 30 cali (ok. 76 cm) nad blatem. W otwartych przestrzeniach dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi.
