Instrukcja montażu komody Wayfair Leandro
Kompletny przewodnik montażu i konfiguracji komody Wayfair Leandro. Instrukcja zawiera kroki składania, regulację zawiasów, montaż szuflad oraz konfigurację oświetlenia LED.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Komoda Wayfair Leandro wymaga montażu przez dwie osoby. Instrukcja obejmuje składanie korpusu, montaż szuflad, regulację zawiasów oraz konfigurację oświetlenia LED. str. 1, 24
Najważniejsze czynności
- Montaż złączy mimośrodowych str. 6
- Regulacja zawiasów drzwi str. 7
Pierwsze uruchomienie
- Montaż mebla str. 8, 20
- Konfiguracja oświetlenia LED str. 24, 28
Problemy i rozwiązania
Drzwi nie są wyrównane
Użyj śrub regulacyjnych na zawiasach (pion, poziom, głębokość).
str. 7Konserwacja i reset
- Usuwanie folii ochronnej str. 22
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie blatu | 50 kg | Limit wagi dla blatu | str. 23 |
Gdzie szukać w PDF
- Instrukcja montażu str. 8, 20
- Regulacja zawiasów str. 7
- Oświetlenie LED str. 24, 28
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu komody Wayfair Leandro należy przygotować odpowiednią przestrzeń roboczą. Montaż powinien być przeprowadzony przez dwie osoby i zajmuje około 45 minut. Należy użyć miękkiego podłoża (np. koca), aby uniknąć zarysowań elementów mebla.
Przygotowanie do montażu
- Sprawdź zawartość paczek zgodnie z listą części (strona 4-5).
- Przygotuj niezbędne narzędzia (nie są dołączone do zestawu).
- Upewnij się, że wszystkie elementy są kompletne przed rozpoczęciem pracy.
- W przypadku braku gumowych elementów (część P), należy je wcisnąć w otwory w płycie.
Instrukcja montażu
Montaż składa się z 16 głównych kroków:
- Krok 1-4: Przygotowanie płyt bocznych i montaż prowadnic szuflad.
- Krok 5-7: Łączenie korpusu mebla za pomocą złączy mimośrodowych (Cam Lock) i trzpieni (Quickfit).
- Krok 8-9: Montaż tylnych paneli i blatu.
- Krok 10: Montaż nóżek.
- Krok 11-12: Montaż zawiasów i drzwi.
- Krok 13-14: Składanie szuflad.
- Krok 15: Montaż szuflad w korpusie i zabezpieczenie przed przewróceniem.
- Krok 16: Montaż elementów wykończeniowych.
Regulacja zawiasów
Jeśli drzwi nie są wyrównane, należy skorzystać z regulacji zawiasów:
- Regulacja pionowa: Poluzuj śruby i przesuń drzwi w górę lub w dół.
- Regulacja szczeliny: Obracaj śrubę zgodnie lub przeciwnie do ruchu wskazówek zegara, aby zmienić odstęp od ramy.
- Regulacja boczna: Obracaj śrubę, aby przesunąć drzwi na boki.
Oświetlenie LED
Komoda wyposażona jest w oświetlenie LED sterowane za pomocą aplikacji mobilnej:
- Zeskanuj kod QR z instrukcji, aby pobrać aplikację.
- Podłącz taśmę LED do kontrolera i włącz zasilanie.
- Uruchom aplikację, wyszukaj kontroler i połącz się z nim (automatyczne połączenie w 5 sekund).
- Aplikacja umożliwia zmianę kolorów, trybów animacji oraz synchronizację z muzyką.
Ograniczenia i konserwacja
- Maksymalne obciążenie: Blat komody wytrzymuje do 50 kg, natomiast każda szuflada do 5 kg.
- Folia ochronna: Części 12, 13, 14, 15, 16, 21 są pokryte folią ochronną, którą należy usunąć po montażu.
- Bezpieczeństwo: Zawsze używaj zabezpieczenia przed przewróceniem (anti-tilt).
Informacje o producencie
Wayfair
Praktyczna pomoc
Typowe problemy
Drzwi nie są wyrównane
Wyreguluj zawiasy za pomocą śrub regulacyjnych (pion, poziom, głębokość) zgodnie z instrukcją na stronie 7.
Trudności z montażem złączy mimośrodowych
Upewnij się, że trzpień Quickfit jest wkręcony do końca, a złącze Cam Lock jest w poprawnej pozycji startowej przed połączeniem płyt.
Przed użyciem
- Przygotuj płaską powierzchnię roboczą zabezpieczoną kocem.
- Upewnij się, że masz drugą osobę do pomocy przy montażu.
- Sprawdź, czy posiadasz wszystkie części wymienione w spisie.
- Przygotuj własne narzędzia (śrubokręt, wiertarka).
- Usuń folię ochronną z paneli po zakończeniu montażu.
Parametry w praktyce
- Maksymalne obciążenie blatu
- 50 kg
- Maksymalne obciążenie szuflady
- 5 kg
- Zasięg sterowania LED
- Do 20 metrów przez Bluetooth
Ilustracje i schematy

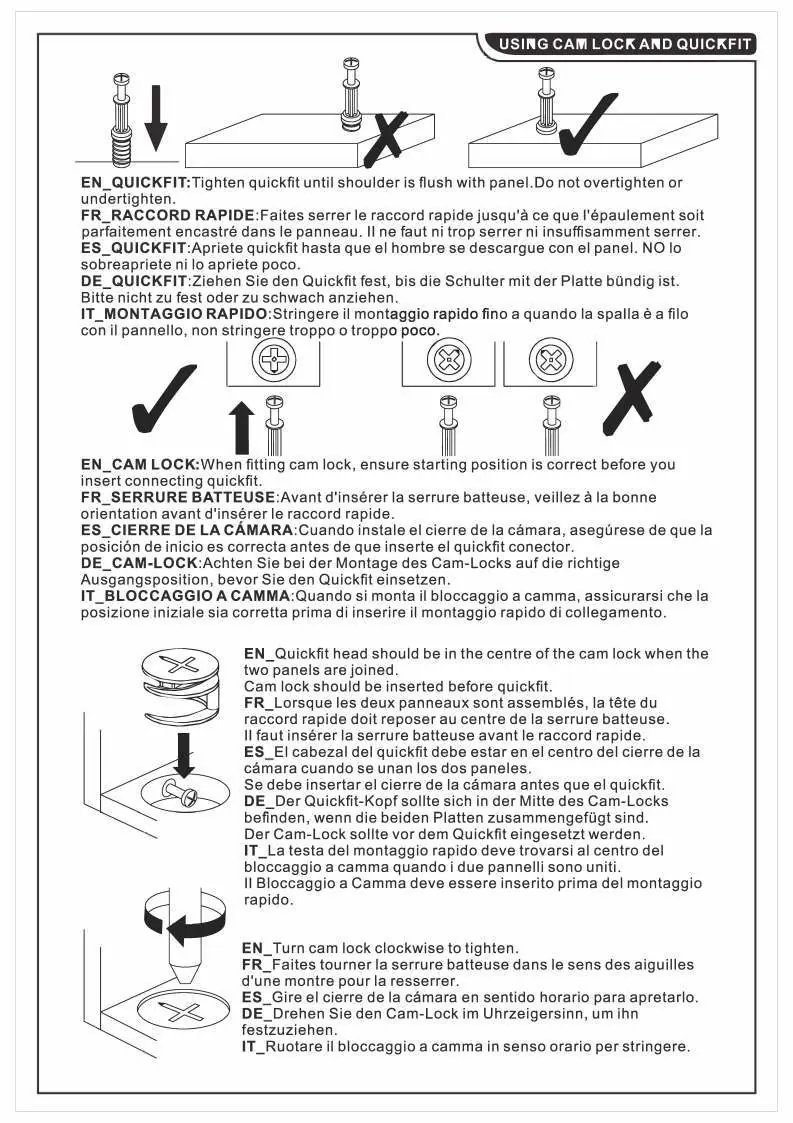

- Strona 6: Instrukcja poprawnego użycia złączy mimośrodowych (Cam Lock) i trzpieni (Quickfit).
- Strona 7: Instrukcja regulacji zawiasów drzwi.

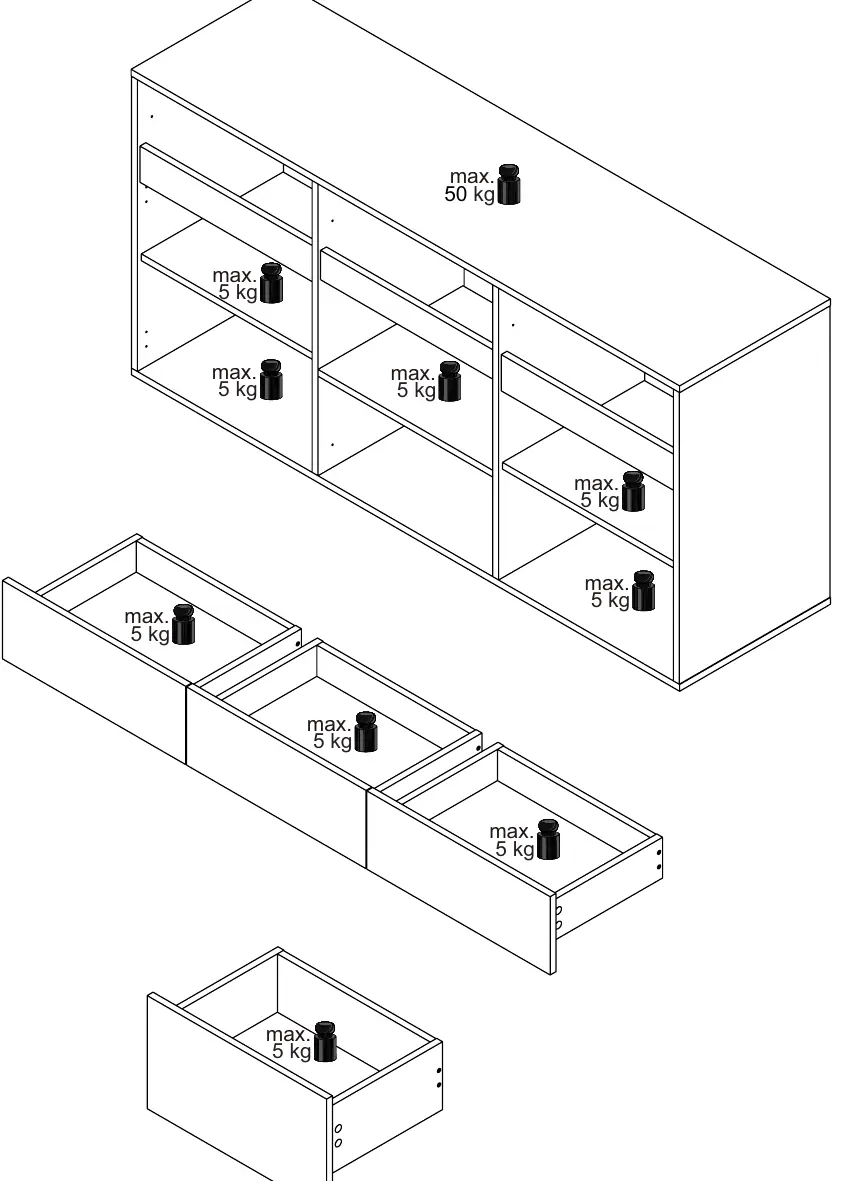

- Strona 23: Schemat maksymalnego obciążenia poszczególnych elementów mebla.
Zgodność modelu
- Oświetlenie LED wymaga aplikacji mobilnej (zeskanuj kod QR z instrukcji).
- Kontroler LED obsługuje napięcie 4.5-26V.
