Instrukcja obsługi i serwisowania skrzyń biegów Weller 1K-2K
Kompletny przewodnik po instalacji, serwisowaniu i procedurach gwarancyjnych dla regenerowanych skrzyń biegów Weller 1K-2K. Zawiera specyfikacje momentów dokręcania, procedury testowe i wytyczne serwisowe.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy regenerowanych skrzyń biegów Weller 1K-2K. Zawiera wytyczne dotyczące instalacji, momentów dokręcania, procedur testowych, regulacji kabla zmiany biegów oraz warunków gwarancji. str. 1, 6, 12, 13
Najważniejsze czynności
- Regulacja kabla zmiany biegów str. 13, 14
- Procedura testu drogowego str. 12
Problemy i rozwiązania
Brak re-learningu po resecie parametrów adaptacyjnych
W przypadku konfiguracji SEM, zapisz konfigurację CMC przed resetem i załaduj ją ponownie po resecie.
str. 11Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Resetowanie parametrów adaptacyjnych (Adaptive Shift Parameters) str. 9, 10, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania miski olejowej | 24-29 N-m | Wymagany moment dla śrub miski olejowej | str. 6 |
Gdzie szukać w PDF
- Instalacja str. 6, 7
- Test drogowy str. 12
- Regulacja kabla str. 13, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

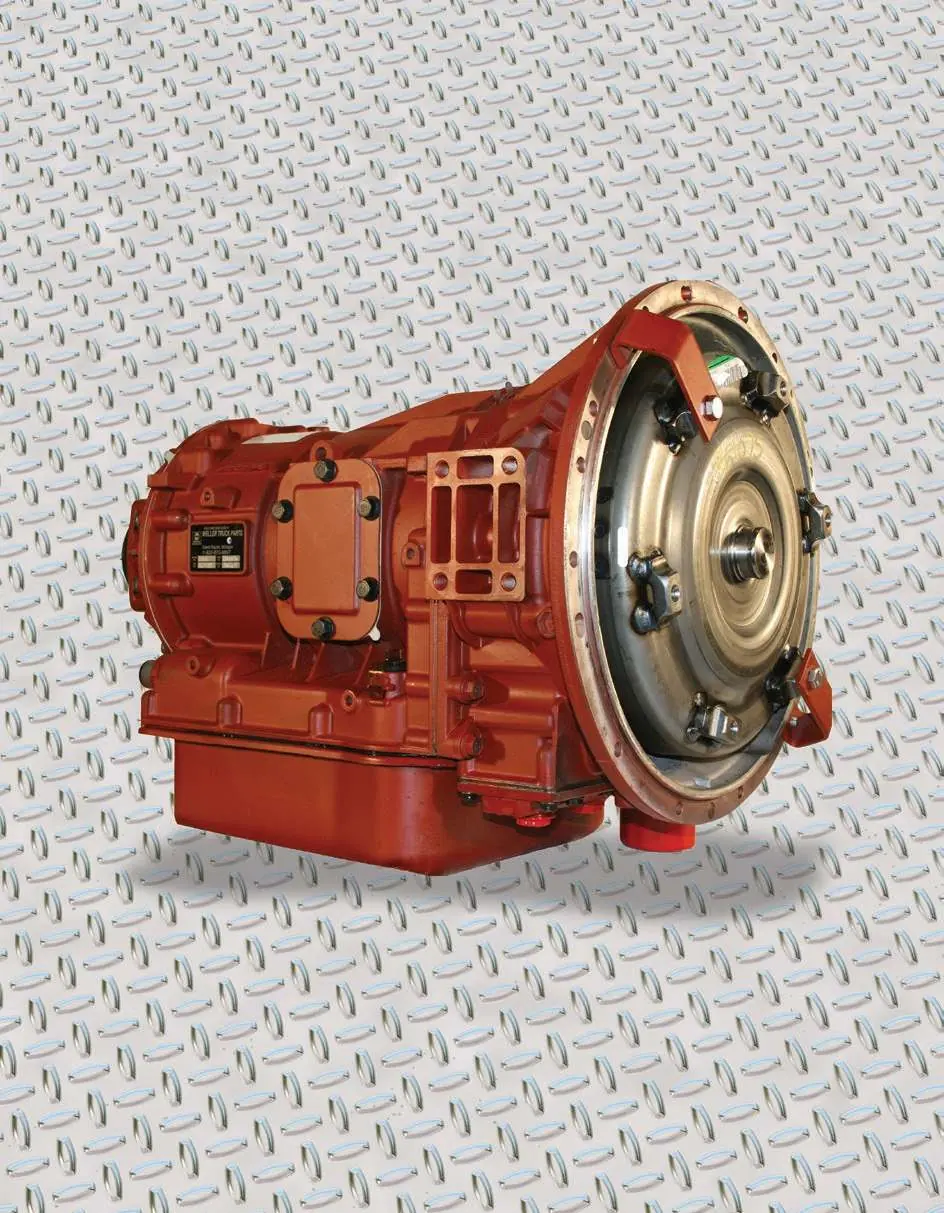

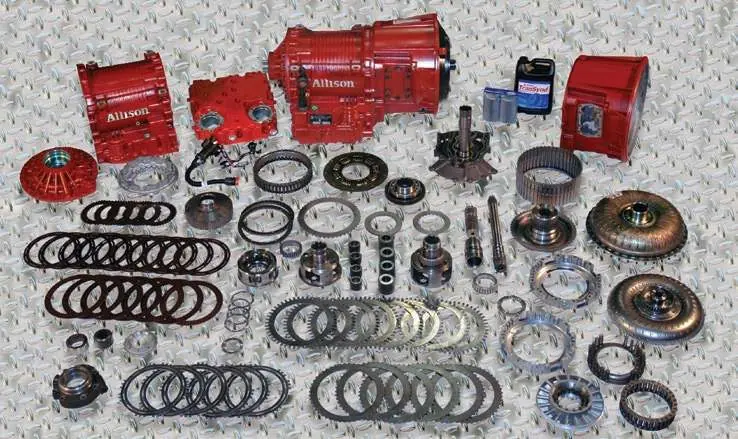

Niniejsza instrukcja dotyczy regenerowanych skrzyń biegów Weller serii 1K-2K. Dokument zawiera wytyczne dotyczące instalacji, procedur testowych, regulacji mechanicznych oraz warunków gwarancji. Weller oferuje program wymiany jednostek, który ma na celu wyeliminowanie przestojów pojazdów.
Instalacja i momenty dokręcania
Podczas instalacji skrzyni biegów należy przestrzegać określonych momentów dokręcania śrub, aby zapewnić prawidłowe działanie:
- Śruby miski olejowej: 24-29 N-m
- Śruby czujnika prędkości: 10-13 N-m
- Śruby pokrywy PTO: 40-45 N-m
- Śruba kołnierza wyjściowego: 108-136 N-m
- Śruby pokrywy tylnej: 51-61 N-m
Procedura regulacji kabla zmiany biegów
Regulacja kabla jest niezbędna po instalacji selektora biegów. Procedura obejmuje:
- Zabezpieczenie pojazdu (hamulec postojowy, blokada kół).
- Ustawienie selektora i wałka skrzyni w pozycji Neutral.
- Podłączenie kabla do selektora.
- Ustawienie kabla w połowie zakresu ruchu (midpoint) między pozycjami "push" i "pull".
- Weryfikację "free-pin-fit" (brak oporów na sworzniu).
- Dokręcenie nakrętki kontrującej (jeśli występuje) do 8.5 N-m.

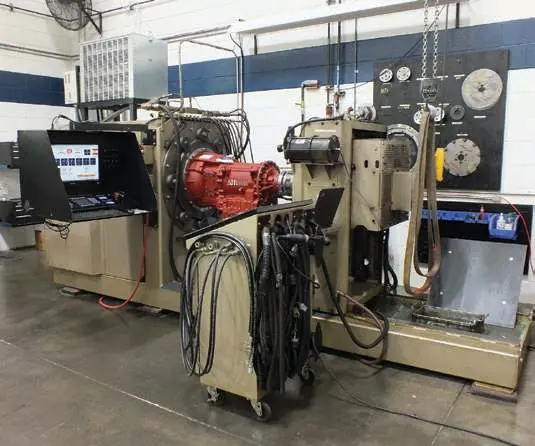

Procedura testu drogowego
Po instalacji należy przeprowadzić test drogowy, aby zapewnić prawidłową adaptację skrzyni:
- Sekwencja zmian: Należy wykonać pełną sekwencję zmian biegów (Drive, Neutral, Reverse) na postoju.
- Testy pod obciążeniem: Wykonywanie zmian przy pełnym otwarciu przepustnicy (WOT) oraz częściowym otwarciu (PT) zgodnie z instrukcją.
- Zwalnianie: Używanie hamulców pojazdu do zatrzymania po zakończeniu sekwencji zmian.
Serwisowanie i diagnostyka
W przypadku korzystania z narzędzi diagnostycznych Allison DOC, należy zachować ostrożność przy resetowaniu parametrów adaptacyjnych (Adaptive Shift Parameters), aby uniknąć utraty konfiguracji (CMC). W starszych wersjach oprogramowania zaleca się zapisanie konfiguracji przed resetem.
Gwarancja
Weller oferuje gwarancję na regenerowane skrzynie biegów:
- On-Highway: 2 lata, nieograniczony przebieg (części i robocizna).
- Off-Highway: 6 miesięcy, nieograniczone godziny (części i robocizna).
Wszelkie roszczenia gwarancyjne wymagają kontaktu z Weller przed demontażem jednostki.
Informacje o producencie
Weller
Praktyczna pomoc
Typowe problemy
Niewłaściwa zmiana biegów po resecie parametrów
Sprawdź, czy TCM nie wymaga rekalibracji lub czy nie wystąpił problem z 'no relearning' przy użyciu starszych wersji Allison DOC.
Trudności z wyborem biegów
Wykonaj procedurę regulacji kabla zmiany biegów (Shift Selector and Cable Adjustment Procedure).
Przed użyciem
- Sprawdź poziom płynu przekładniowego
- Upewnij się, że wszystkie połączenia elektryczne są sprawne
- Zweryfikuj, czy wskaźnik wyboru biegów działa poprawnie
- Sprawdź, czy kontrolka CHECK TRANS jest wyłączona
- Upewnij się, że układ chłodzenia jest przepłukany
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moment dokręcania miski olejowej
- 18-21 Ft lb (24-29 N-m)
- Moment dokręcania śrub czujnika prędkości
- 7-10 Ft lb (10-13 N-m)
- Moment dokręcania śrub pokrywy PTO
- 29-33 Ft lb (40-45 N-m)
Ilustracje i schematy
- Schemat regulacji kabla zmiany biegów (Figure C-2 do C-6)
- Schemat testu drogowego (Test Drive Procedure)
Zgodność modelu
- Instrukcja dotyczy rodzin produktów 1000, 2000, 3000, 4000
- Wymagane stosowanie płynów spełniających normy TES-295 lub TES-389
