Instrukcja obsługi akumulatora litowo-jonowego Xantrex 125Ah
Szybki przewodnik po instalacji i obsłudze akumulatora litowo-jonowego Xantrex 125Ah. Dowiedz się, jak bezpiecznie podłączyć urządzenie, ładować akumulator i interpretować sygnały diod LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument jest skróconą instrukcją obsługi akumulatora litowo-jonowego Xantrex 125Ah z wbudowanym systemem zarządzania baterią (BMS). Przed przystąpieniem do instalacji należy zapoznać się z pełną dokumentacją produktu. Urządzenie wymaga instalacji przez wykwalifikowany personel. Akumulator nie może być łączony szeregowo; dozwolone jest wyłącznie łączenie równoległe.
Opis urządzenia
Akumulator Xantrex 125Ah wykorzystuje technologię litowo-żelazowo-fosforanową (LiFePO4). Wbudowany system BMS monitoruje napięcie, prąd, stan naładowania (SoC) oraz temperaturę, chroniąc akumulator przed szkodliwymi warunkami. Dane z akumulatora są przesyłane w czasie rzeczywistym przez interfejs Bluetooth do aplikacji mobilnej. Urządzenie posiada funkcję 10% rezerwy napięcia, aktywowaną przyciskiem zasilania.
Instalacja
Przed instalacją należy sprawdzić akumulator pod kątem uszkodzeń mechanicznych. Upewnij się, że akumulator jest wyłączony (dioda LED nie świeci). Instalacja musi odbywać się w czystym, chłodnym i suchym miejscu, w pozycji pionowej.
Wymagane elementy montażowe:
- Śruby terminali M8 1.25x12mm (dostarczone)
- Podkładki sprężynujące i płaskie (dostarczone)
- Kable akumulatorowe z końcówkami oczkowymi M8 (nie używać końcówek ze stali nierdzewnej)
- Bezpiecznik DC (100A, 32V) z oprawką
Procedura podłączenia:
- Podłącz kabel ujemny (-) do terminala ujemnego akumulatora.
- Zainstaluj bezpiecznik DC na kablu dodatnim (+) jak najbliżej terminala akumulatora.
- Podłącz kabel dodatni (+) do terminala dodatniego akumulatora.
- Dokręć śruby terminali z momentem obrotowym 12 Nm (106 in-lb).
Uwaga: Nie umieszczaj podkładek pomiędzy terminalem zasilania akumulatora a końcówką oczkową kabla.
Obsługa i wskaźniki
Akumulator posiada przycisk zasilania z wbudowaną diodą LED:
- Dioda wyłączona: Urządzenie wyłączone, zasilanie odłączone.
- Dioda świeci światłem ciągłym: Akumulator rozładowuje się.
- Dioda wolno miga: Akumulator jest ładowany.
- Dioda szybko miga: Stan alarmowy.
- Dioda krótko miga: Niski stan naładowania.

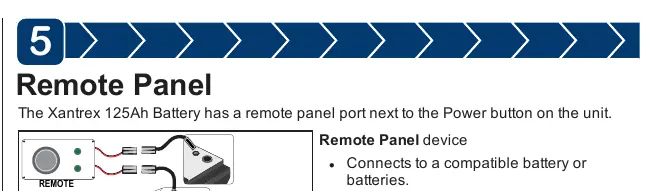

Dostępny jest również opcjonalny panel zdalny, który umożliwia włączanie/wyłączanie akumulatora oraz powiela sygnały diody LED.
Ładowanie i konserwacja
Ładowanie może odbywać się, gdy SoC jest większe niż 10%. Jeśli SoC spadnie poniżej 10% (ale powyżej 3%), należy użyć przycisku zasilania, aby aktywować rezerwę przed rozpoczęciem ładowania. Podczas ładowania należy unikać dużych obciążeń DC, aby zapobiec przegrzaniu. Zaleca się wykonywanie pełnego cyklu ładowania raz w tygodniu w celu utrzymania dokładności wskazań SoC.
Dane techniczne
- Napięcie nominalne: 12.8VDC
- Pojemność nominalna: 125Ah
- Zalecany prąd ładowania: ≤50A (maks. 100A)
- Zalecany prąd rozładowania: ≤80A (maks. 100A)
- Zakres temperatury ładowania: 0 – 45°C
- Zakres temperatury rozładowania: -20 – 55°C
- Wymiary: 318 x 165 x 215 mm
- Waga: 15.1 kg
Informacje o producencie
Xantrex
Praktyczna pomoc
Typowe problemy
Akumulator nie ładuje się lub proces trwa zbyt długo
Unikaj używania dużych obciążeń DC podczas ładowania, co może powodować przejście systemu w tryb ochrony termicznej.
Błąd połączenia szeregowego
Akumulator nie obsługuje połączenia szeregowego. Dozwolone jest wyłącznie łączenie równoległe.
Akumulator nie włącza się
Sprawdź, czy akumulator nie jest całkowicie rozładowany. Jeśli SoC jest bardzo niski, może być wymagane podłączenie ładowarki.
Przed użyciem
- Sprawdź akumulator pod kątem pęknięć, wgnieceń i korozji.
- Upewnij się, że akumulator jest wyłączony (dioda LED nie świeci).
- Przygotuj śruby M8, podkładki sprężynujące i płaskie.
- Użyj kabli miedzianych typu linka (min. 75°C).
- Przygotuj bezpiecznik DC (100A, 32V) i oprawkę.
- Sprawdź, czy końcówki kabli są odpowiednio zaciśnięte.
Parametry w praktyce
- Nominal Voltage: 12.8VDC
- Standardowe napięcie robocze akumulatora.
- Max charge current: 100A
- Maksymalny prąd ładowania przy temperaturze 25°C.
- Reserve cut-off voltage: 12.0V
- Napięcie, przy którym aktywowana jest rezerwa energii.
- Discharge cut-off voltage: 11.2V
- Napięcie, przy którym następuje odcięcie zasilania w celu ochrony akumulatora.
Ilustracje i schematy
- Schemat stosu terminali: kolejność od dołu: terminal akumulatora, końcówka oczkowa kabla, podkładka płaska, podkładka sprężynująca, śruba.
- Schemat połączeń: dozwolone jest tylko łączenie równoległe (Parallel = Yes), łączenie szeregowe jest zabronione (Series = No).
Zgodność modelu
- Wymaga ładowarki zatwierdzonej przez Xantrex.
- Nie łączyć z innymi typami akumulatorów w systemie DC.
- Nie używać końcówek kablowych ze stali nierdzewnej.
