Instrukcja montażu panelu słonecznego Xantrex 110W Solar Flex Panel

Kompletny przewodnik instalacji i obsługi panelu słonecznego Xantrex 110W Solar Flex Panel (781-0110). Dowiedz się, jak bezpiecznie zamontować panel, podłączyć okablowanie, skonfigurować system oraz przeprowadzić konserwację.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu i obsługi panelu słonecznego Xantrex 110W Solar Flex Panel (model 781-0110). System jest przeznaczony do zasilania urządzeń DC w pojazdach (RV, łodzie, ciężarówki). Uwaga: Producent zaleca, aby projekt systemu oraz instalację okablowania wykonał certyfikowany technik systemów solarnych, aby zapewnić zgodność z lokalnymi przepisami elektrycznymi.

Planowanie instalacji

Przed rozpoczęciem montażu należy:

Schemat połączeń kablowych systemu
Schemat połączeń kablowych systemu
  • Zidentyfikować punkty wejścia kabli do pojazdu (fabryczne otwory lub wywietrzniki).
  • Wybrać odpowiednie miejsce na kontroler ładowania wewnątrz pojazdu (dostępne, widoczne, suche).
  • Zaplanować trasę kabli i zmierzyć ich długość, uwzględniając zapas.
  • Narysować schemat systemu (zgodnie z rysunkiem w instrukcji).

Montaż panelu słonecznego

Panel można montować na dwa sposoby:

Ostrzeżenia dotyczące montażu
Ostrzeżenia dotyczące montażu
Metody montażu panelu
Metody montażu panelu
  • Montaż stały: Używając uszczelniacza przemysłowego odpornego na promieniowanie UV (nałóż na spód panelu).
  • Montaż śrubowy: Używając odpowiednich śrub i podkładek. W tym przypadku należy nałożyć uszczelniacz silikonowy wokół otworów na śruby i na łby śrub, aby zapobiec przeciekaniu wody.

Środki ostrożności: Nie wyginać panelu o więcej niż 30 stopni. Nie stawać na panelu w twardym obuwiu. Nie montować w pobliżu elementów dachowych, które mogą zasłaniać światło słoneczne.

Podłączenie elektryczne

System wykorzystuje złącza typu MC4. Należy zachować szczególną ostrożność przy polaryzacji:

Schemat połączenia szeregowego
Schemat połączenia szeregowego
Schemat połączenia równoległego
Schemat połączenia równoległego

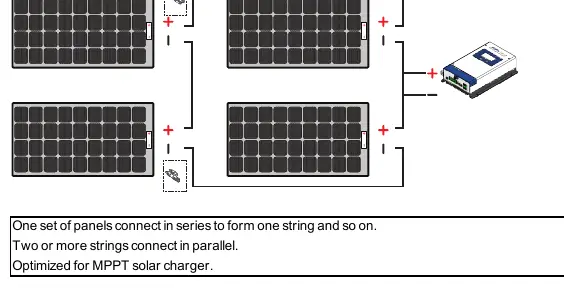

Schemat połączenia mieszanego
Schemat połączenia mieszanego
  • Czerwony przewód (+) musi być podłączony do bieguna dodatniego (+) kontrolera.
  • Czarny przewód (-) musi być podłączony do bieguna ujemnego (-) kontrolera.
  • Przed podłączeniem należy przykryć panel kocem lub pudełkiem, aby go wyłączyć.
  • Wszystkie połączenia należy zabezpieczyć zaciskami lub opaskami kablowymi.

Instrukcja zawiera schematy konfiguracji paneli w układzie szeregowym, równoległym oraz mieszanym.

Konserwacja i czyszczenie

Zaleca się comiesięczną kontrolę wizualną systemu pod kątem:

  • Obecności ostrych przedmiotów na powierzchni.
  • Korozji lub przypaleń ogniw.
  • Zacienienia przez zanieczyszczenia.
  • Dokręcenia elementów montażowych.

Czyszczenie należy wykonywać miękką szmatką z wodą i łagodnym detergentem, najlepiej wcześnie rano lub wieczorem, gdy panel jest chłodny. Nie używać myjek ciśnieniowych ani środków ściernych.

Rozwiązywanie problemów

Jeśli akumulator nie ładuje się mimo obecności słońca, należy sprawdzić:

  • Czy panel nie jest częściowo zacieniony.
  • Czy połączenia kablowe DC są poprawne i dokręcone.
  • Czy bezpiecznik nie jest przepalony (wymienić na bezpiecznik 30A/32V typu ATC).

Informacje o producencie

Xantrex

Profil marki

Praktyczna pomoc

Typowe problemy

Akumulator nie ładuje się mimo nasłonecznienia

Sprawdź, czy panel nie jest zacieniony, czy kable DC są dobrze podłączone oraz czy bezpiecznik 30A/32V nie jest przepalony.

Przepalony bezpiecznik

Wymień przepalony bezpiecznik na nowy typu ATC 30A/32V (zielony).

Przed użyciem

  • Zaprojektuj system na papierze przed montażem.
  • Przygotuj narzędzia: wiertarka z zestawem bitów, klucze, klucz dynamometryczny.
  • Upewnij się, że instalację wykonuje certyfikowany technik.
  • Oczyść i odtłuść powierzchnię dachu alkoholem izopropylowym.
  • Sprawdź polaryzację (+/-) przed finalnym podłączeniem.
  • Przykryj panel kocem podczas prac instalacyjnych.

Parametry w praktyce

Moc maksymalna (STC)
110 W
Napięcie maksymalne systemu
600 VDC

Ilustracje i schematy

  • Rysunek 1: Schemat kablowy systemu (panel, kontroler, bezpiecznik, akumulator).
  • Rysunek 2: Ostrzeżenia dotyczące wyginania panelu i chodzenia po nim.
  • Rysunek 3: Metody montażu (uszczelniacz vs śruby).
  • Rysunek 4-6: Schematy połączeń paneli (szeregowe, równoległe, mieszane).

Zgodność modelu

  • Kompatybilny z kontrolerami PWM 30A (709-3024-01) oraz MPPT 30A (710-3024-01).
  • Nie montować na dachach budynków mieszkalnych.
  • Wymaga uszczelniacza odpornego na UV przy montażu.
