Instrukcja obsługi paneli słonecznych EcoFlow 110W i 60W
Kompletny przewodnik użytkownika dla paneli słonecznych EcoFlow 110W i 60W. Dowiedz się, jak poprawnie ustawić panel, podłączyć go do stacji zasilania EcoFlow R600 lub EF DELTA oraz jak zwiększyć wydajność ładowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy paneli słonecznych EcoFlow o mocy 110W oraz 60W. Panele te służą do ładowania stacji zasilania EcoFlow, takich jak R600 oraz EF DELTA. Aby uzyskać najlepszą wydajność, należy zadbać o odpowiednie ustawienie panelu względem słońca oraz unikać zacienienia.
Zawartość zestawu
- Panel słoneczny (110W lub 60W)
- Torba ochronna z funkcją podstawki (tylko dla modelu 110W)
- Instrukcja obsługi i karta gwarancyjna
- Kontroler wyjściowy MC4
Konfiguracja i ustawienie
Aby uzyskać maksymalną wydajność, panel powinien być ustawiony pod kątem 60-90 stopni względem słońca. W tym celu można wykorzystać torbę ochronną jako podstawkę (kickstand). Należy rozłożyć torbę, umieścić w niej panel i ustawić go w stabilnej pozycji.
Podłączanie i ładowanie

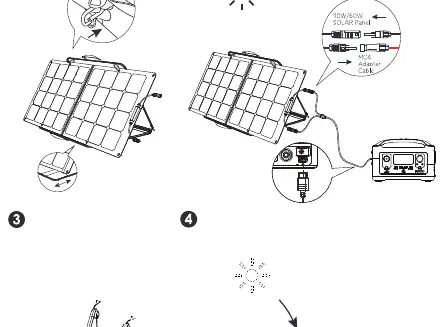

Do ładowania stacji zasilania wymagany jest kabel MC4 do XT60 (sprzedawany oddzielnie). Proces ładowania przebiega następująco:
- Podłącz kabel MC4 do portów wyjściowych panelu słonecznego.
- Podłącz drugi koniec kabla (XT60) do portu wejściowego stacji zasilania (np. R600 lub EF DELTA).
- Upewnij się, że panel jest wystawiony na bezpośrednie działanie promieni słonecznych.
Zwiększanie mocy ładowania
Istnieją dwa sposoby na zwiększenie mocy ładowania:

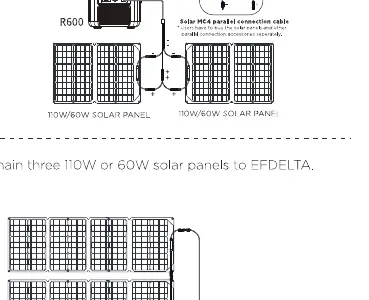

- Łączenie równoległe dla R600: Można połączyć dwa panele 110W lub 60W do dwóch portów XT60 w stacji R600 za pomocą kabla równoległego MC4. Połączenie szeregowe nie jest wspierane.
- Łączenie łańcuchowe dla EF DELTA: Można połączyć trzy panele 110W lub 60W w łańcuch, aby ładować stację EF DELTA.
Rozwiązywanie problemów
- Panel nie ładuje urządzenia: Sprawdź, czy kabel MC4 do XT60 jest poprawnie podłączony. Upewnij się, że panel nie jest zasłonięty przez cienie (drzewa, budynki).
- Niska wydajność: Wydajność zależy od kąta padania promieni słonecznych i warunków pogodowych. Upewnij się, że panel jest ustawiony pod optymalnym kątem 60-90 stopni.
- Łączenie paneli: Pamiętaj, że R600 obsługuje maksymalnie dwa panele równolegle. Nie próbuj łączyć zbyt wielu urządzeń, ponieważ system bezpieczeństwa może przerwać ładowanie.
Dane techniczne
Panel 110W: Moc znamionowa 110W, napięcie obwodu otwartego 21.7V, prąd zwarciowy 6.3A.
Panel 60W: Moc znamionowa 60W, napięcie obwodu otwartego 21.6V, prąd zwarciowy 3.5A.
Oba modele posiadają ogniwa monokrystaliczne i są odporne na warunki atmosferyczne.
Informacje o producencie
EcoFlow
Praktyczna pomoc
Typowe problemy
Brak ładowania stacji zasilania
Sprawdź połączenie kabla MC4 do XT60. Upewnij się, że panel jest wystawiony na bezpośrednie słońce.
Niska wydajność ładowania
Upewnij się, że panel nie jest zacieniony i jest ustawiony pod kątem 60-90 stopni względem słońca.
Ograniczenia łączenia paneli
R600 obsługuje maksymalnie dwa panele równolegle. Połączenie szeregowe nie jest wspierane.
Przed użyciem
- Sprawdź, czy posiadasz kabel MC4 do XT60 (sprzedawany oddzielnie).
- Upewnij się, że torba ochronna jest dostępna, jeśli chcesz użyć jej jako podstawki.
- Wybierz miejsce nasłonecznione, wolne od cienia.
- Sprawdź kompatybilność ze swoją stacją zasilania (R600 lub EF DELTA).
Parametry w praktyce
