Instrukcja instalacji ładowarki EV EcoFlow OCEAN 11.5kW

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji ładowarki EcoFlow OCEAN EV Charger o mocy 11.5kW. Urządzenie przeznaczone jest do użytku zewnętrznego i może pracować w trybie samodzielnym lub w połączeniu z systemami EcoFlow OCEAN (Smart Electrical Panel, Pro Solar Battery System). Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.

Opis urządzenia

Ładowarka składa się z głównej skrzynki ładującej, kabla ładującego (24.6 ft) oraz kabla zasilającego (3.3 ft). Na obudowie znajduje się wskaźnik LED, wyświetlacz LCD oraz uchwyt na kabel. Kabel zasilający zawiera przewody fazowe (L1, L2), uziemiające (PE) oraz komunikacyjne (CAN-L, CAN-H).

Wymagania instalacyjne

• Środowisko: Miejsce montażu powinno być płaskie, pionowe, dobrze wentylowane, wolne od wibracji i zanieczyszczeń. Należy unikać bezpośredniego nasłonecznienia.
• Kąt montażu: Urządzenie należy montować pionowo lub z maksymalnym odchyleniem do tyłu o 15 stopni.
• Przestrzeń: Należy zapewnić odpowiedni prześwit wokół urządzenia dla poprawnej wentylacji. Wysokość montażu powinna być taka, aby uchwyt kabla znajdował się między 600 mm a 1.2 m od podłoża.

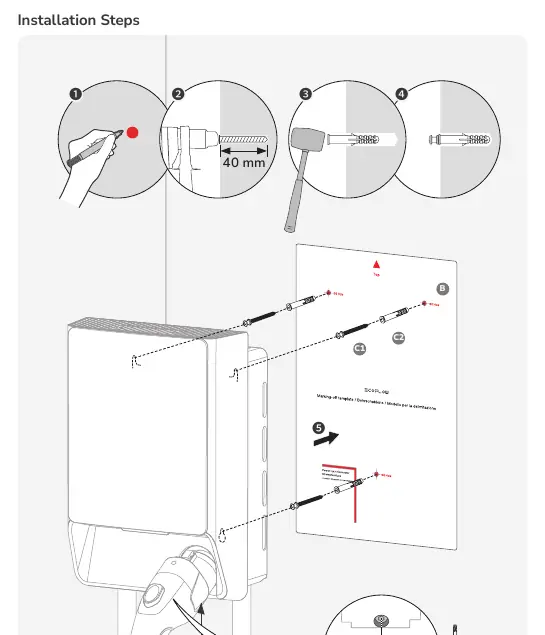

Instrukcja montażu

1. Użyj dołączonego szablonu (Fixing Template), aby zaznaczyć punkty wiercenia.
2. Wywierć otwory o głębokości 40 mm.
3. Wbij kołki rozporowe (C2) w otwory.
4. Przykręć ładowarkę do ściany za pomocą śrub (C1).
5. Zabezpiecz urządzenie zgodnie z instrukcją.

Podłączenie elektryczne

Wszystkie połączenia muszą być wykonane przez certyfikowanego elektryka. Wymagane jest zainstalowanie wyłącznika różnicowoprądowego (RCBO) o odpowiednich parametrach (napięcie i prąd roboczy zgodne z ładowarką). Kabel zasilający należy podłączyć do dedykowanego obwodu elektrycznego. Opcjonalna komunikacja z innymi urządzeniami EcoFlow odbywa się za pomocą kabla CAN lub sieci Wi-Fi.

Uruchomienie i obsługa

Po włączeniu zasilania (wyłącznik nadprądowy), urządzenie automatycznie przeprowadza autotest. Stan gotowości sygnalizowany jest przez wskaźnik LED. Ładowanie można kontrolować za pomocą aplikacji EcoFlow lub w trybie Plug and Play. Wyświetlacz LCD informuje o statusie ładowania, poborze mocy, błędach oraz trybie pracy.
