Instrukcja obsługi panelu słonecznego EcoFlow 110W
Szybki przewodnik po instrukcji obsługi panelu słonecznego EcoFlow 110W. Dowiedz się, jak poprawnie rozłożyć, podłączyć i dbać o panel, aby uzyskać maksymalną wydajność ładowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Panel słoneczny EcoFlow 110W to przenośne urządzenie zaprojektowane do ładowania stacji zasilania EcoFlow (serii DELTA i RIVER). Aby uzyskać maksymalną wydajność, panel powinien być ustawiony pod kątem 90 stopni do promieni słonecznych i nie powinien być zasłonięty przez cienie. Urządzenie jest wodoodporne w zakresie głównego korpusu, jednak skrzynka przyłączeniowa i złącza nie mogą być zanurzane w wodzie.
Zawartość zestawu
- Panel słoneczny
- Pokrowiec ochronny z funkcją podstawki
- 4 karabińczyki
- Kabel do ładowania słonecznego (MC4 do XT60)
- Instrukcja obsługi i karta gwarancyjna

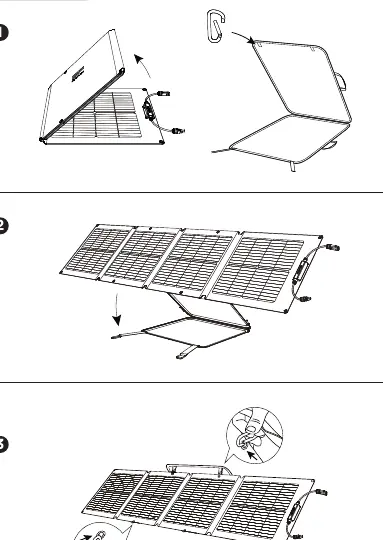

Konfiguracja i montaż
- Rozłóż panel słoneczny.
- Użyj pokrowca ochronnego jako podstawki, aby ustawić panel pod kątem od 25° do 80°.
- Użyj karabińczyków, aby zabezpieczyć panel w pozycji stojącej.
- W godzinach południowych, gdy słońce jest wysoko, zaleca się położenie panelu płasko na ziemi.

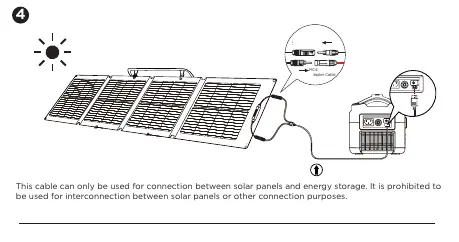

Podłączanie do stacji zasilania
Aby naładować stację zasilania:
- Podłącz kabel do ładowania słonecznego (MC4 do XT60) do złączy panelu.
- Podłącz wtyczkę XT60 do portu wejściowego XT60 w stacji zasilania EcoFlow.
- Upewnij się, że połączenie jest stabilne.
Zwiększanie wydajności ładowania
Możesz łączyć panele, aby przyspieszyć ładowanie:
- Łączenie równoległe: Wymaga kabla równoległego MC4. Łączy bieguny dodatnie i ujemne dwóch paneli. Zalecane dla zwiększenia natężenia prądu.
- Łączenie szeregowe: Łączy panele w łańcuch (męski do żeńskiego). Liczba paneli zależy od modelu stacji zasilania (np. DELTA Pro obsługuje do 6 paneli w szeregu).
Zasady użytkowania i bezpieczeństwo
- Nie używaj ostrych przedmiotów na powierzchni panelu.
- Nie zginaj, nie przebijaj, nie upuszczaj ani nie siadaj na panelu.
- Panel powinien być przechowywany w pokrowcu ochronnym, gdy nie jest używany.
- Temperatura pracy wynosi od -20°C do 85°C.
- Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel.
Dane techniczne
- Moc znamionowa: 110W (+/- 5W)
- Napięcie obwodu otwartego: 21.8V
- Napięcie robocze: 18.4V
- Prąd roboczy: 6.0A
- Wydajność: 22.8%
- Typ ogniw: Krzem monokrystaliczny
- Złącze: MC4
Informacje o producencie
EcoFlow
Praktyczna pomoc
Typowe problemy
Panel nie generuje pełnej mocy 110W
Wydajność zależy od nasłonecznienia, kąta padania promieni (optymalnie 90°) i temperatury. Unikaj cienia, brudu na panelu oraz używaj w godzinach o najlepszym nasłonecznieniu.
Panel nie działa po zanurzeniu w wodzie
Tylko główny korpus jest wodoodporny. Skrzynka przyłączeniowa i złącza nie mogą być zanurzane w wodzie. Jeśli doszło do zamoczenia złączy, osusz je dokładnie przed użyciem.
Przed użyciem
- Sprawdź, czy panel nie posiada pęknięć lub uszkodzeń mechanicznych.
- Upewnij się, że złącza MC4 są czyste i suche.
- Przygotuj stację zasilania EcoFlow z portem XT60.
- Wybierz miejsce bez cienia dla maksymalnej wydajności.
- Przygotuj pokrowiec jako podstawkę, jeśli potrzebujesz ustawić kąt nachylenia.
Parametry w praktyce
- Moc znamionowa
- 110W (+/- 5W) w standardowych warunkach testowych (1000W/m², AM1.5, 25°C).
- Napięcie obwodu otwartego (Voc)
- 21.8V - maksymalne napięcie, jakie panel może wytworzyć bez obciążenia.
Ilustracje i schematy
- Schemat łączenia równoległego: łączy bieguny dodatnie i ujemne dwóch paneli przed podłączeniem do stacji.
- Schemat łączenia szeregowego: łączy panele w łańcuch (męski do żeńskiego) przed podłączeniem do stacji.
Zgodność modelu
- Kompatybilny ze stacjami EcoFlow DELTA i RIVER.
- Można używać z innymi stacjami, jeśli są zgodne ze standardem MC4, ale wydajność może być niższa.
