Instrukcja obsługi falownika sinusoidalnego Xantrex Freedom X 1200 PRO

Najważniejsze informacje z instrukcji

Falownik Xantrex Freedom X 1200 PRO jest przeznaczony do instalacji w pojazdach rekreacyjnych, komercyjnych i flotowych. Urządzenie wymaga instalacji przez wykwalifikowany personel. Przed przystąpieniem do pracy należy zapoznać się z instrukcją bezpieczeństwa, ponieważ nieprawidłowe podłączenie grozi porażeniem prądem lub pożarem. Urządzenie nie posiada części serwisowalnych przez użytkownika.

Opis urządzenia

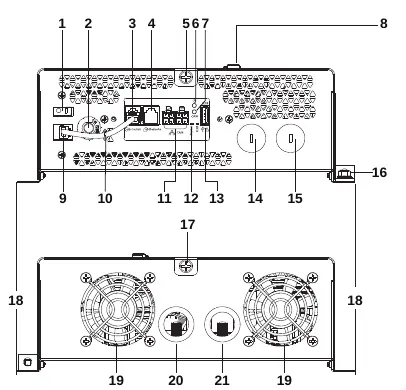

Falownik posiada panel wyświetlacza LCD, który pokazuje status pracy, kody błędów oraz umożliwia konfigurację ustawień. Na panelu znajdują się wskaźniki LED trybu pracy (AC/Battery) oraz porty komunikacyjne (CAN, USB, Remote).

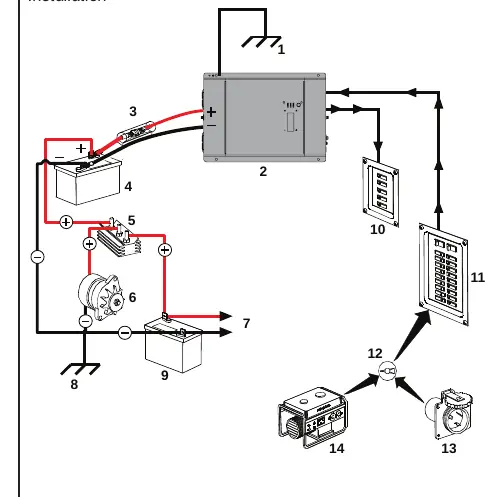

Instalacja

Instalacja powinna być przeprowadzona zgodnie z lokalnymi przepisami elektrycznymi.

• Planowanie: Wybierz miejsce suche, chłodne (-20°C do 40°C) i dobrze wentylowane. Zapewnij co najmniej 5 cali odstępu przy wentylatorze.
• Montaż: Urządzenie można montować pod powierzchnią poziomą, na powierzchni pionowej lub poziomej.
• Okablowanie AC: Użyj przewodów o odpowiednim przekroju (10 AWG dla 30A). Zapewnij odpowiednie zabezpieczenia nadprądowe.
• Okablowanie DC: Użyj przewodów miedzianych typu linka (No. 2 AWG). Bezpiecznik DC (150A) musi być zainstalowany jak najbliżej akumulatora.
• Uziemienie: Podłącz zacisk uziemienia DC do podwozia pojazdu lub szyny uziemiającej za pomocą przewodu 8 AWG.

Obsługa i konfiguracja

Falownik automatycznie przełącza się między zasilaniem z sieci (shore power) a zasilaniem z akumulatora. Użytkownik może skonfigurować parametry takie jak:

• Power Save Timer: Automatyczne wyłączanie przy niskim obciążeniu.
• LBCO (Low Battery Cut-off): Napięcie odcięcia akumulatora (10.5V - 12.1V).
• Transfer Mode: Wybór między trybem dla urządzeń domowych (APL) a czułym sprzętem cyfrowym (UPS).

Konserwacja

Okresowo czyść obudowę wilgotną szmatką, sprawdzaj dokręcenie połączeń kablowych oraz upewnij się, że otwory wentylacyjne nie są zatkane.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, na wyświetlaczu pojawi się kod (np. E01 - niskie napięcie, E03 - przeciążenie). Przed kontaktem z serwisem sprawdź stan naładowania akumulatora, dokręcenie połączeń oraz czy obciążenie nie przekracza mocy znamionowej urządzenia.
